パッシブ ブザー

はじめに

この プロジェクト では、 異なる 周波数 で 駆動 する こと に より パッシブ ブザー に 音楽 を 再生 させる 方法 を 学びます。 パッシブ ブザー は、 アクティブ ブザー と 異なり、 音 を 出す ため に 外部 信号 を 必要 と します。

回路 図

この 回路 は、 パッシブ ブザー、 NPN トランジスタ、 そして 1kΩ 抵抗 を 使用 します。 抵抗 は 過大 な 電流 から トランジスタ を 保護 します。 トランジスタ に 接続 された GPIO ピン の 周波数 を 変化 させる こと で、 ブザー は 異なる 音 を 発生 し、 音楽 を 再生 できる よう に なります。

../_images/1.2.2_sch.png

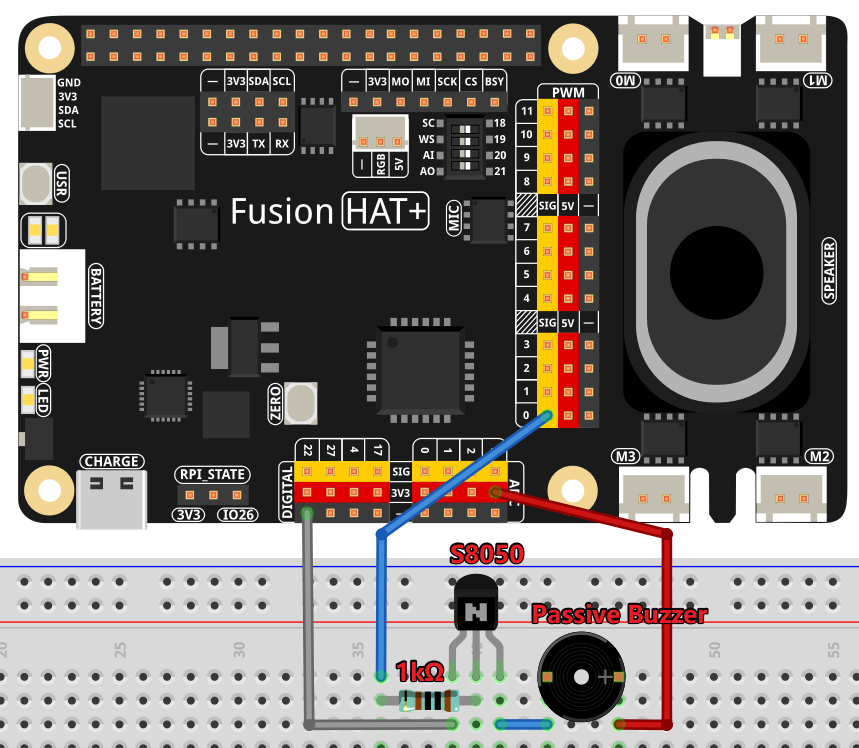

配線 図

以下 の 手順 に 従って 回路 を 組み立てて ください：

  1. NPN トランジスタ の ベース を、 抵抗 を 介して PWM0 に 接続 します。

  2. トランジスタ の エミッタ を 電源（ + ）に 接続 します。

  3. トランジスタ の コレクタ を、 パッシブ ブザー の 一方 の 端子 に 接続 します。

  4. ブザー の もう 一方 の 端子 を グランド（ - ）に 接続 します。

../_images/1.2.2_bb.png

コード

以下 の Python コード は、 パッシブ ブザー を 使用 して 音階 を 生成 します：

#!/usr/bin/env python3
from fusion_hat.modules import Buzzer
from fusion_hat.pwm import PWM
from time import sleep

# Initialize a TonalBuzzer connected to PWM 0
tb = Buzzer(PWM('P0'))  # Update this pin number based on your setup

def play(tune):
   """
   Play a musical tune using the buzzer.
   :param tune: List of tuples (note, duration), where each tuple represents a note and its duration.
   """
   for note, duration in tune:
      print(note)  # Output the current note being played
      tb.play(note,float(duration))  # Play the note on the buzzer
   tb.off()  # Stop playing after the tune is complete

# Define a musical tune as a sequence of notes and durations
tune = [('C#4', 0.2), ('D4', 0.2), (None, 0.2),
   ('Eb4', 0.2), ('E4', 0.2), (None, 0.6),
   ('F#4', 0.2), ('G4', 0.2), (None, 0.6),
   ('Eb4', 0.2), ('E4', 0.2), (None, 0.2),
   ('F#4', 0.2), ('G4', 0.2), (None, 0.2),
   ('C4', 0.2), ('B4', 0.2), (None, 0.2),
   ('F#4', 0.2), ('G4', 0.2), (None, 0.2),
   ('B4', 0.2), ('Bb4', 0.5), (None, 0.6),
   ('A4', 0.2), ('G4', 0.2), ('E4', 0.2),
   ('D4', 0.2), ('E4', 0.2)]


try:
   play(tune)  # Execute the play function to start playing the tune

except KeyboardInterrupt:
   # Handle KeyboardInterrupt for graceful termination
   pass

この Python スクリプト は、 PWM 0 に 接続 された パッシブ ブザー を 使用 して メロディー を 再生 します。 実行 すると：

  1. スクリプト は、 あらかじめ 定義 された 音符 の シーケンス（ tune ）を 順番 に 処理 し、 各 音符 を 指定 された 時間 だけ 再生 します。

  2. 再生 されて いる 音符 は コンソール に 出力 され、 視覚 的 な 確認 が できます。

  3. すべて の 音符 が 再生 される と、 メロディー は 自動 的 に 停止 します。 休符（ 音符 が None の 場合 ）の 間、 ブザー は 音 を 出しません。

  4. この プログラム は、 Ctrl+C を 使用 して 安全 に 中断 できます。
