Sensor de Humedad y Temperatura DHT11

El sensor digital de temperatura y humedad DHT11 es un sensor compuesto que contiene una salida de señal digital calibrada de temperatura y humedad. Se aplica la tecnología de una colección de módulos digitales dedicados y la tecnología de detección de temperatura y humedad para garantizar que el producto tenga una alta fiabilidad y una excelente estabilidad a largo plazo.

El sensor incluye un componente sensible a la humedad resistivo y un dispositivo de medición de temperatura NTC, y está conectado con un microcontrolador de 8 bits de alto rendimiento.

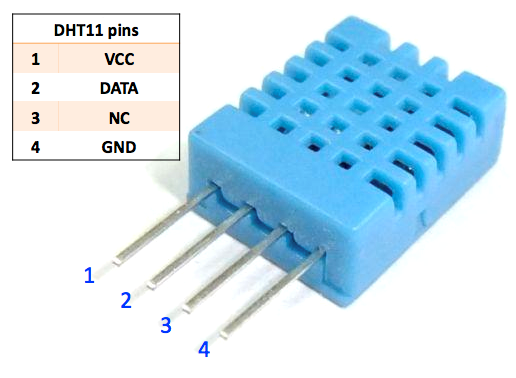

Solo hay tres pines disponibles para su uso: VCC, GND y DATA. El proceso de comunicación comienza con la línea de datos enviando señales de inicio al DHT11, y el DHT11 recibe las señales y devuelve una señal de respuesta. Luego, el host recibe la señal de respuesta y comienza a recibir datos de humedad y temperatura de 40 bits (entero de humedad de 8 bits + decimal de humedad de 8 bits + entero de temperatura de 8 bits + decimal de temperatura de 8 bits + suma de verificación de 8 bits).

../_images/dht11.png

Características

  1. Rango de medición de humedad: 20 - 90%RH

  2. Rango de medición de temperatura: 0 - 60℃

  3. Señales digitales de salida que indican temperatura y humedad

  4. Voltaje de trabajo: DC 5V; Tamaño de la placa de circuito impreso: 2.0 x 2.0 cm

  5. Precisión de la medición de humedad: ±5%RH

  6. Precisión de la medición de temperatura: ±2℃
