Cables Puente

Los cables que conectan dos terminales se llaman cables puente. Hay varios tipos de cables puente. Aquí nos enfocamos en los utilizados en la placa de pruebas. Entre otros usos, se utilizan para transferir señales eléctricas desde cualquier lugar en la placa de pruebas a los pines de entrada/salida de un microcontrolador.

Los cables puente se colocan insertando sus «conectores finales» en las ranuras provistas en la placa de pruebas, debajo de cuya superficie hay unos pocos conjuntos de placas paralelas que conectan las ranuras en grupos de filas o columnas dependiendo del área. Los «conectores finales» se insertan en la placa de pruebas, sin necesidad de soldadura, en las ranuras particulares que necesitan estar conectadas en el prototipo específico.

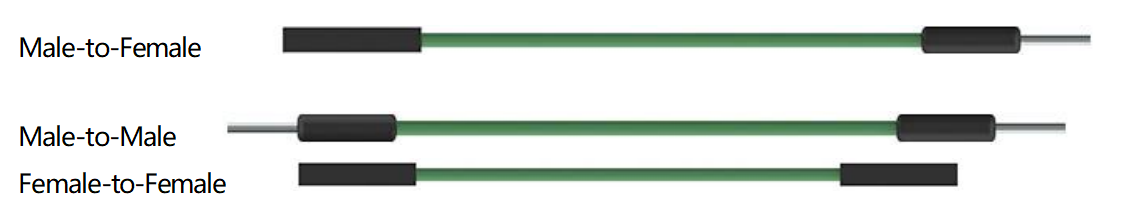

Hay tres tipos de cables puente: Hembra-Hembra, Macho-Macho y Macho-Hembra. La razón por la que lo llamamos Macho-Hembra es porque tiene la punta destacada en un extremo, así como un extremo hembra hundido. Macho-Macho significa que ambos lados son machos y Hembra-Hembra significa que ambos extremos son hembras.

../_images/image414.png

Más de un tipo de ellos puede ser utilizado en un proyecto. El color de los cables puente es diferente, pero eso no significa que su función sea diferente en consecuencia; está diseñado así para identificar mejor la conexión entre cada circuito.
