Botón

../_images/button.png

Los botones son componentes comunes utilizados para controlar dispositivos electrónicos. Usualmente se utilizan como interruptores para conectar o interrumpir circuitos. Aunque los botones vienen en una variedad de tamaños y formas, el que se usa aquí es un mini botón de 6 mm como se muestra en las siguientes imágenes. El pin 1 está conectado al pin 2 y el pin 3 al pin 4. Por lo tanto, solo necesitas conectar cualquiera de los pines 1 y 2 al pin 3 o al pin 4.

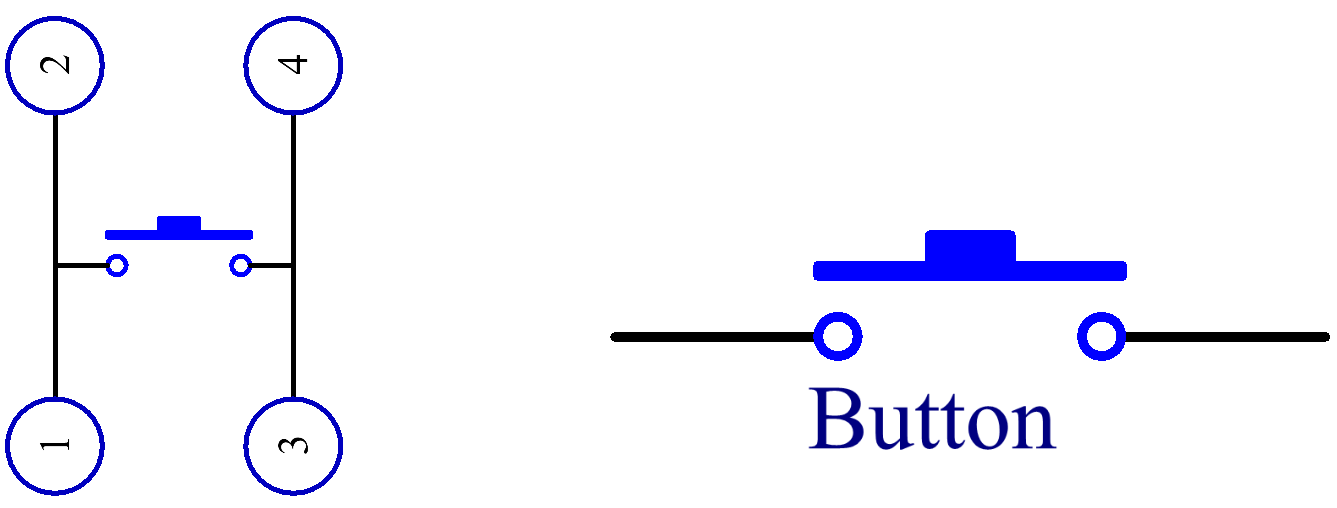

La siguiente es la estructura interna de un botón. El símbolo en la parte inferior derecha se utiliza generalmente para representar un botón en los circuitos.

../_images/button_symbol.png

Dado que el pin 1 está conectado al pin 2, y el pin 3 al pin 4, cuando se presiona el botón, los 4 pines están conectados, cerrando así el circuito.

../_images/button2.jpg

Ejemplo
