数字骰子

此代码设计用于使用 74HC595 移位寄存器和 7 段数码管模拟掷骰子。通过直接摇晃倾斜开关来激活掷骰子模拟。触发后，数码管在 1 到 6 之间的随机数字之间循环，模拟骰子滚动。短暂间隔后，显示停止，显示一个随机数字，表示骰子掷出的结果。

所需元件

在这个项目中，我们需要以下元件。

购买整套套件会更方便，以下是链接：

名称	套件所含项目	链接
Elite Explorer 套件	300+	Elite Explorer Kit

您也可以从下面的链接单独购买。

元件介绍	购买链接
Arduino Uno R4 WiFi	-
面包板	BUY
杜邦线	BUY
电阻	BUY
倾侧开关	-
74HC595	BUY
7段数码管	BUY

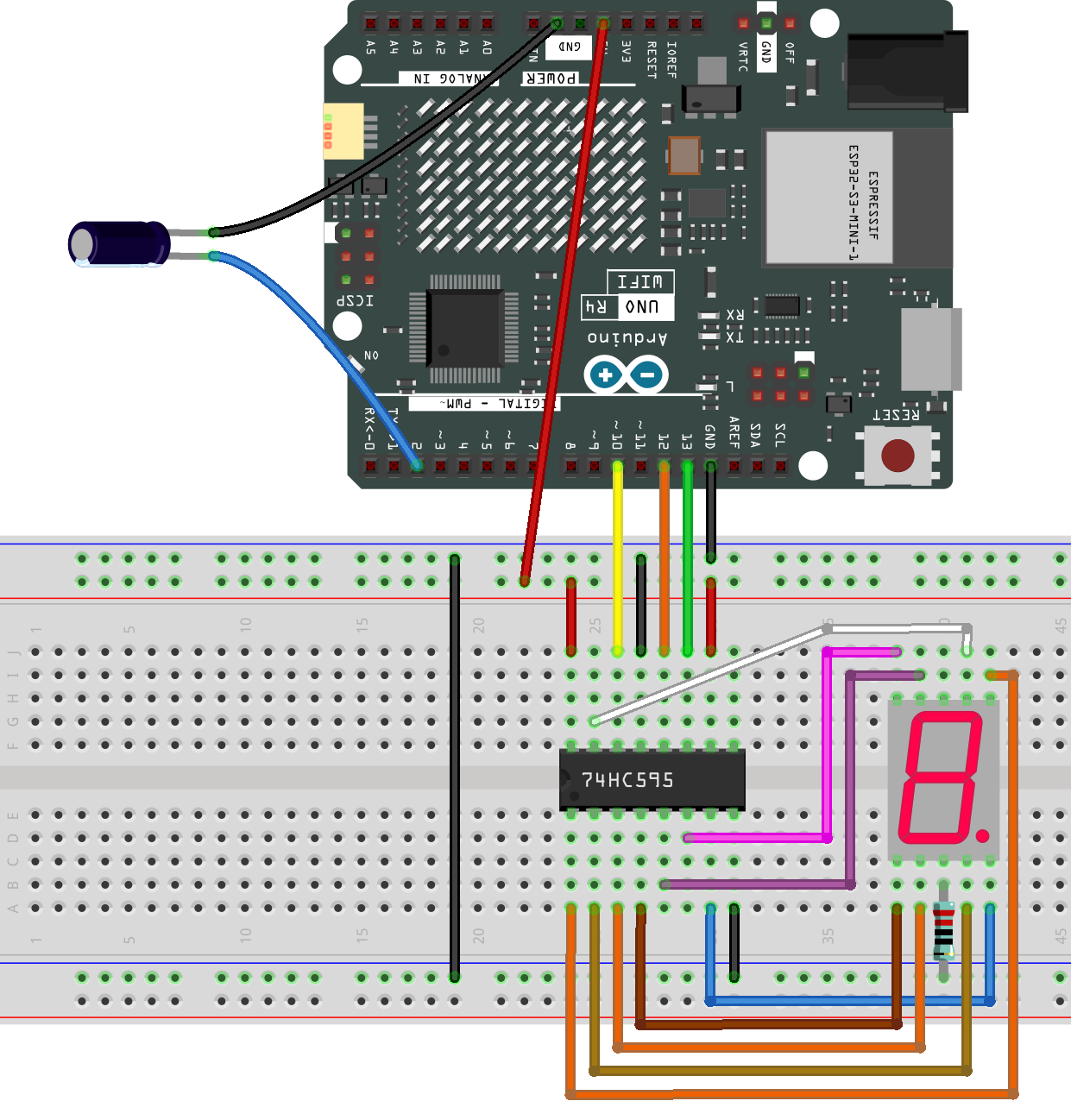

接线

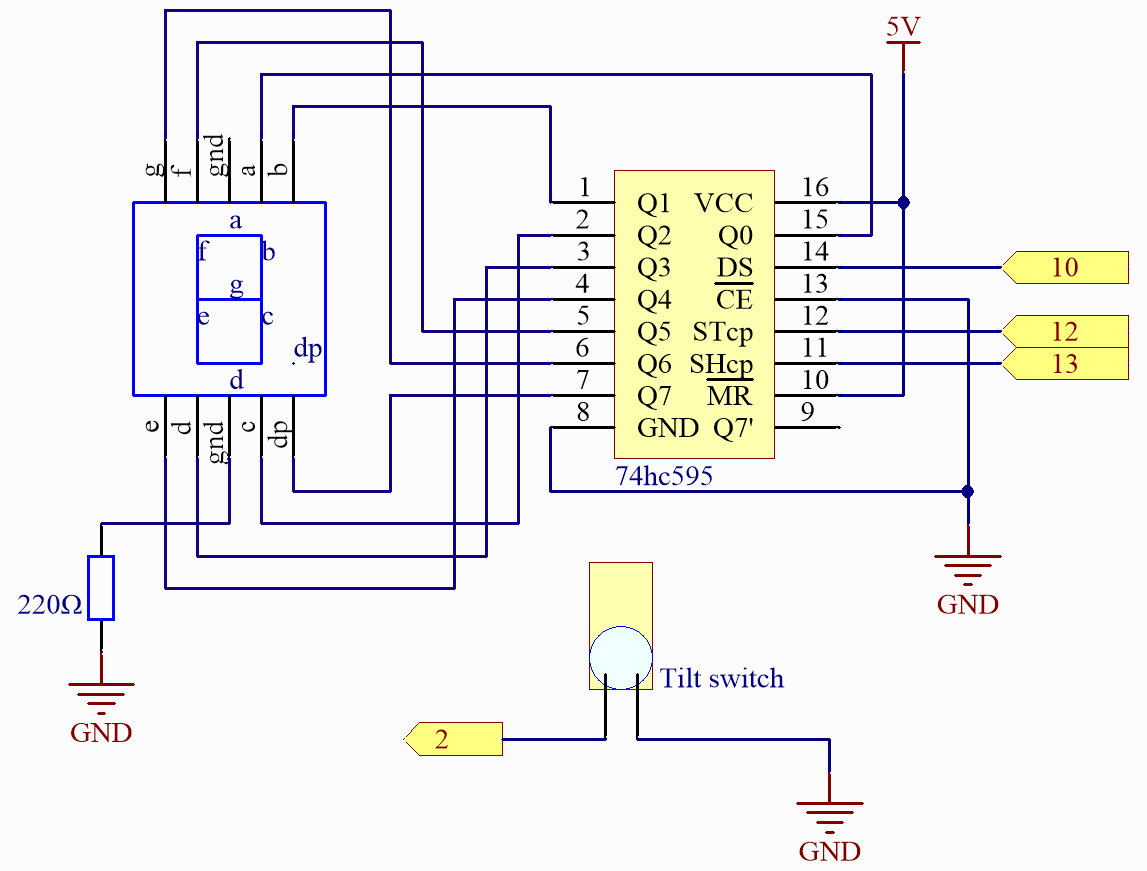

原理图

代码

备注

• 您可以直接打开路径 elite-explorer-kit-main\fun_project\05_digital_dice 下的 05_digital_dice.ino 文件。

• 或者将这段代码复制到 Arduino IDE 中。

工作原理

以下是代码的详细说明：

1. 变量初始化：

   dataPin、clockPin、latchPin：74HC595 的引脚。 buttonPin：连接按钮的数字引脚。 numbers[]：一个数组，用于存储在共阳极数码管上表示数字 1 到 6 的编码。

2. 易失性变量：

   rolling：这是一个易失性变量，指示骰子当前是否正在滚动。 它被声明为 volatile，因为它在中断服务程序和主程序中都会被访问。

3. setup()：

   设置相关引脚的模式。 使用内部上拉电阻设置按钮的输入模式。 为按钮分配一个中断，当按钮状态改变时调用 rollDice 函数。

4. loop()：

   检查 rolling 是否为真。如果是，则继续显示 1 到 6 之间的随机数字。如果按钮被按下超过 500 毫秒，则停止滚动。

5. rollDice()：

   这是按钮的中断服务程序。它检查按钮是否被按下（低电平）。如果是，则记录当前时间并开始滚动。

6. displayNumber()：

   此函数在数码管上显示一个数字。它通过 74HC595 移位寄存器将数字发送到数码管。
