7-Segment-Anzeige

../_images/7-seg.jpg

Eine 7-Segment-Anzeige ist eine 8-förmige Komponente, die 7 LEDs umfasst. Jede LED wird als Segment bezeichnet - wenn sie aktiviert wird, bildet jedes Segment einen Teil einer anzuzeigenden Zahl.

Es gibt zwei Arten von Pin-Verbindungen: Gemeinsame Kathode (CC) und Gemeinsame Anode (CA). Wie der Name schon sagt, hat eine CC-Anzeige alle Kathoden der 7 LEDs verbunden, während eine CA-Anzeige alle Anoden der 7 Segmente verbunden hat.

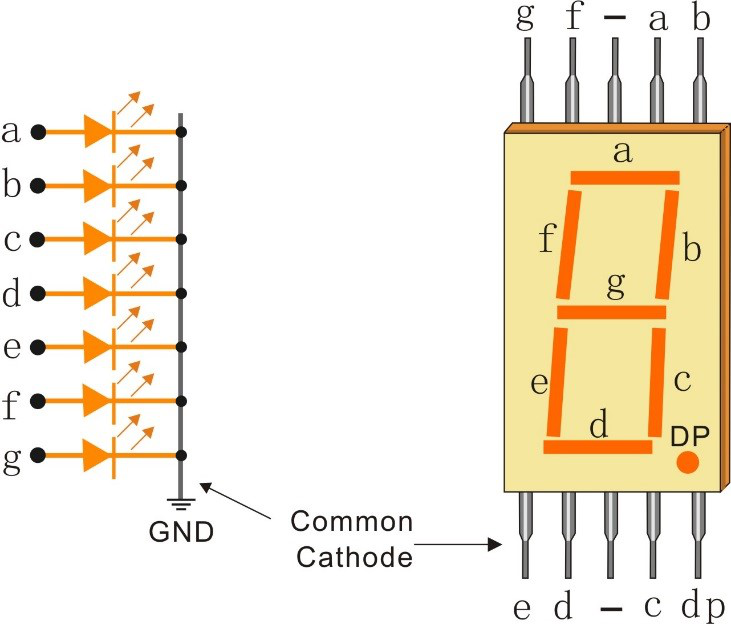

In diesem Kit verwenden wir die 7-Segment-Anzeige mit gemeinsamer Kathode. Hier ist das elektronische Symbol.

../_images/segment_cathode.png

Jede der LEDs in der Anzeige erhält ein positionelles Segment mit einem ihrer Anschlusspins, der aus dem rechteckigen Kunststoffgehäuse herausgeführt wird. Diese LED-Pins sind von „a“ bis „g“ beschriftet und repräsentieren jede einzelne LED. Die anderen LED-Pins sind miteinander verbunden und bilden einen gemeinsamen Pin. Indem die entsprechenden Pins der LED-Segmente in einer bestimmten Reihenfolge in Vorwärtsrichtung polarisiert werden, leuchten einige Segmente auf und andere bleiben dunkel, sodass der entsprechende Charakter auf der Anzeige dargestellt wird.

Anzeigecodes

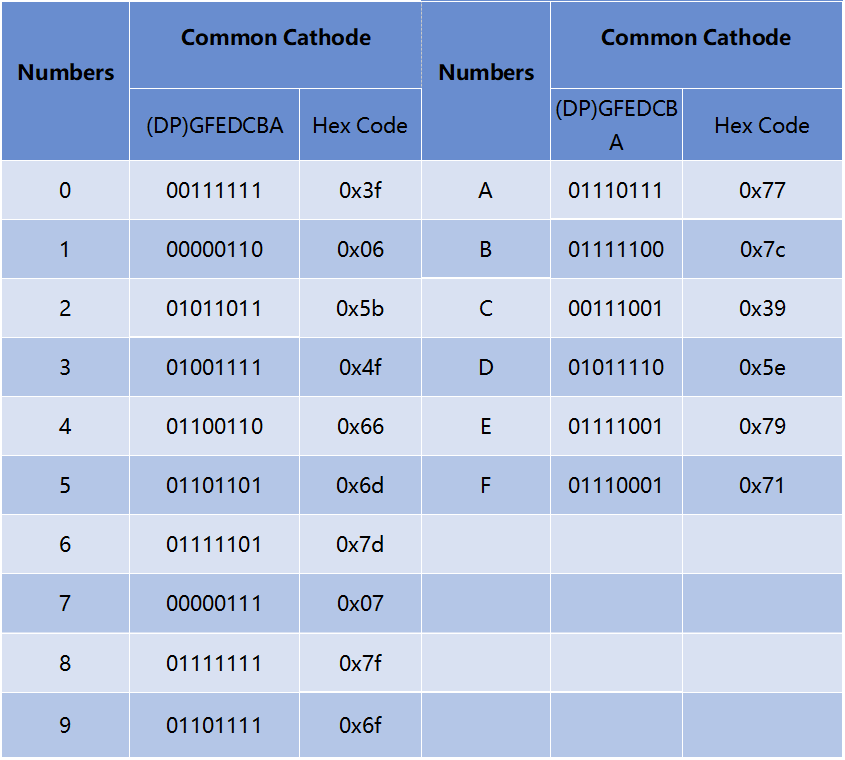

Um Ihnen zu helfen, zu verstehen, wie 7-Segment-Anzeigen (Gemeinsame Kathode) Zahlen darstellen, haben wir die folgende Tabelle gezeichnet. Zahlen sind die Zahlen 0-F, die auf der 7-Segment-Anzeige angezeigt werden; (DP) GFEDCBA bezieht sich auf das entsprechende LED-Set auf 0 oder 1, zum Beispiel bedeutet 00111111, dass DP und G auf 0 gesetzt sind, während die anderen auf 1 gesetzt sind. Daher wird die Zahl 0 auf der 7-Segment-Anzeige angezeigt, während HEX-Code der entsprechenden Hexadezimalzahl entspricht.

../_images/segment_code.png
