2.2.1 Fotoresistenza (MCP3008)

Nota

A seconda della versione del kit, identifica se hai ADC0834 o MCP3008 e procedi con la sezione corrispondente.

Introduzione

La fotoresistenza è un componente comunemente usato per rilevare l’intensità della luce ambientale. Aiuta il controllore a distinguere tra giorno e notte e a realizzare funzioni di controllo della luce, come una lampada notturna. Questo progetto è molto simile a quello del potenziometro: potresti pensare che funzioni modificando la tensione per rilevare la luce.

Componenti richiesti

In questo progetto sono necessari i seguenti componenti.

Schema elettrico

Nome T-Board	physical	WiringPi	BCM
SPICE0	pin24	10	8
SPIMOSI	pin19	12	10
SPIMISO	pin21	13	9
SPISCLK	pin23	14	11
GPIO22	pin15	3	22

Procedura sperimentale

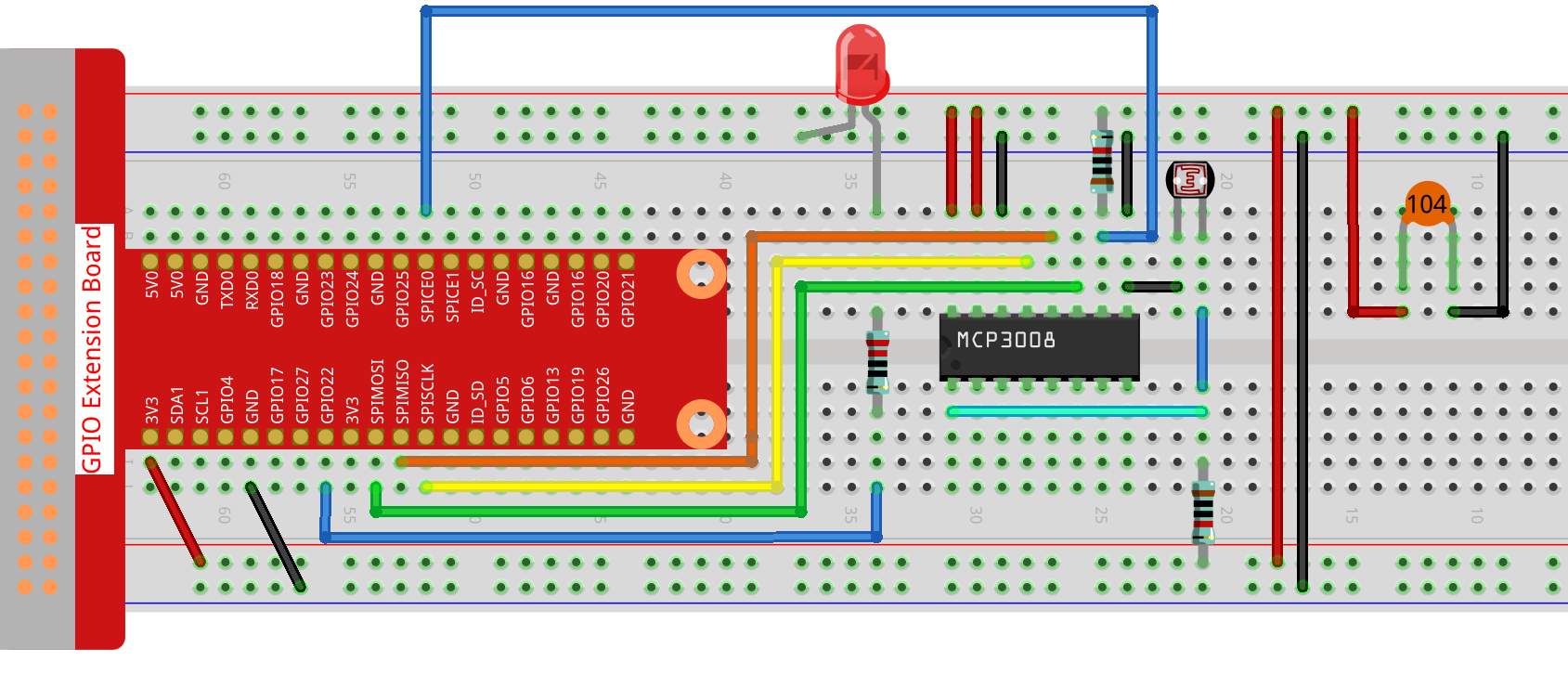

Passo 1: Montare il circuito.

Passo 2: Accedere alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/nodejs/

Passo 3: Eseguire il codice.

sudo node photoresistor-2.js

Codice

const Gpio = require('pigpio').Gpio;
const mcpadc = require('mcp-spi-adc');

// Apri il canale 0 di MCP3008 (ingresso analogico CH0)
const adc = mcpadc.openMcp3008(0, { speedHz: 1350000 }, (err) => {
if (err) {
    console.error("Impossibile aprire MCP3008:", err);
    process.exit(1);
}

console.log("MCP3008 inizializzato su SPI0/CE0.");

// Inizializza LED su GPIO22 (compatibile PWM)
const led = new Gpio(22, { mode: Gpio.OUTPUT });

// Imposta un intervallo per leggere l'ADC e aggiornare la luminosità del LED ogni 100 ms
const interval = setInterval(() => {
    adc.read((err, reading) => {
    if (err) {
        console.error("Errore lettura ADC:", err);
        return;
    }

    const adcValue = reading.value;               // Valore float tra 0.0 e 1.0
    const pwmValue = Math.round(adcValue * 255);  // Scala a 0–255

    console.log(`ADC = ${adcValue.toFixed(4)}, PWM = ${pwmValue}`);

    led.pwmWrite(pwmValue); // Aggiorna luminosità LED
    });
}, 100);

// Gestione Ctrl+C (SIGINT) per pulizia
process.on('SIGINT', () => {
    console.log('\nArresto in corso...');
    clearInterval(interval);  // Ferma il ciclo
    led.digitalWrite(0);      // Spegni LED
    process.exit(0);
});
});

Spiegazione del codice

const Gpio = require('pigpio').Gpio;

Importa il modulo pigpio, usato per controllare i pin GPIO del Raspberry Pi. Supporta l’uscita PWM necessaria per regolare la luminosità di un LED.

const mcpadc = require('mcp-spi-adc');

Importa la libreria mcp-spi-adc, che consente la comunicazione con il convertitore analogico-digitale MCP3008 utilizzando l’interfaccia SPI hardware del Raspberry Pi.

const adc = mcpadc.openMcp3008(0, { speedHz: 1350000 }, (err) => { ... });

Apre il canale di ingresso analogico 0 del chip MCP3008 tramite SPI hardware. La velocità di clock SPI è impostata a 1,35 MHz. Se si verifica un errore durante l’apertura, il programma lo segnala e si chiude.

const led = new Gpio(22, { mode: Gpio.OUTPUT });

Inizializza il pin GPIO22 come uscita. Questo pin controlla la luminosità di un LED tramite PWM usando la libreria pigpio.

setInterval(() => {
    adc.read((err, reading) => {
        ...
    });
}, 100);

Imposta un ciclo ricorrente ogni 100 millisecondi. In ogni ciclo, legge il valore analogico dal canale 0 di MCP3008. Il risultato è un numero in virgola mobile compreso tra 0.0 e 1.0, che rappresenta il rapporto tra la tensione di ingresso e la tensione di riferimento.

const pwmValue = Math.round(adcValue * 255);
led.pwmWrite(pwmValue);

Converte il valore analogico in un valore PWM a 8 bit compreso tra 0 e 255, quindi lo scrive su GPIO22 per regolare proporzionalmente la luminosità del LED.

process.on('SIGINT', () => {
    clearInterval(interval);
    led.digitalWrite(0);
    process.exit(0);
});

Aggiunge un gestore del segnale per arrestare correttamente il programma quando si preme Ctrl+C. Interrompe il ciclo, spegne il LED e chiude il programma in modo pulito.
