2.1.5 Tastierino Numerico

Introduzione

Un tastierino numerico è una matrice rettangolare di pulsanti. In questo progetto, lo useremo per inserire caratteri.

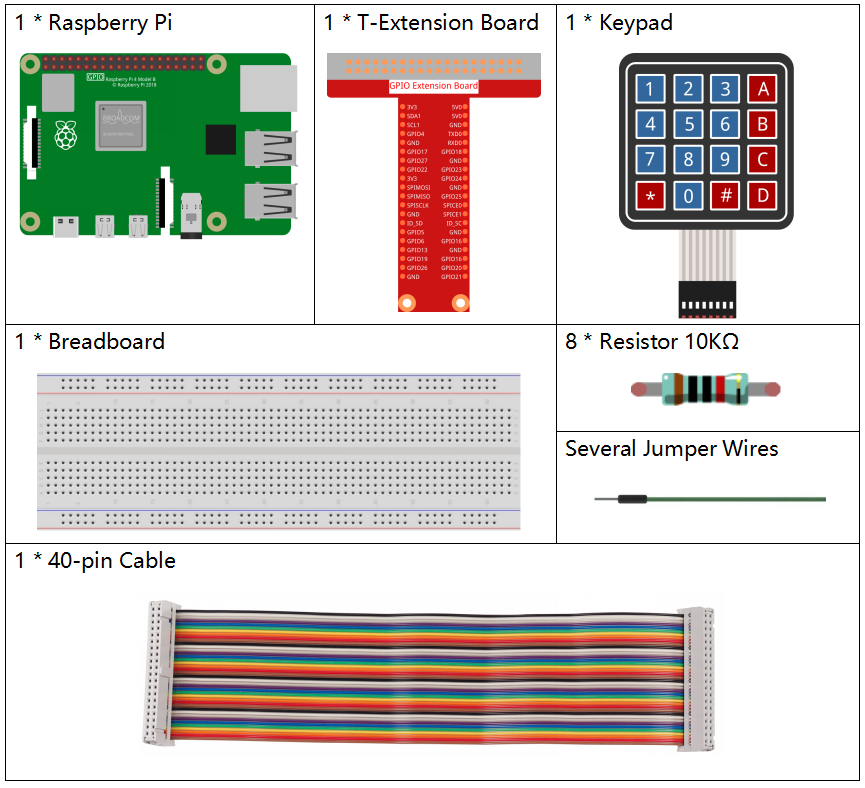

Componenti

../_images/list_2.1.5_keypad.png

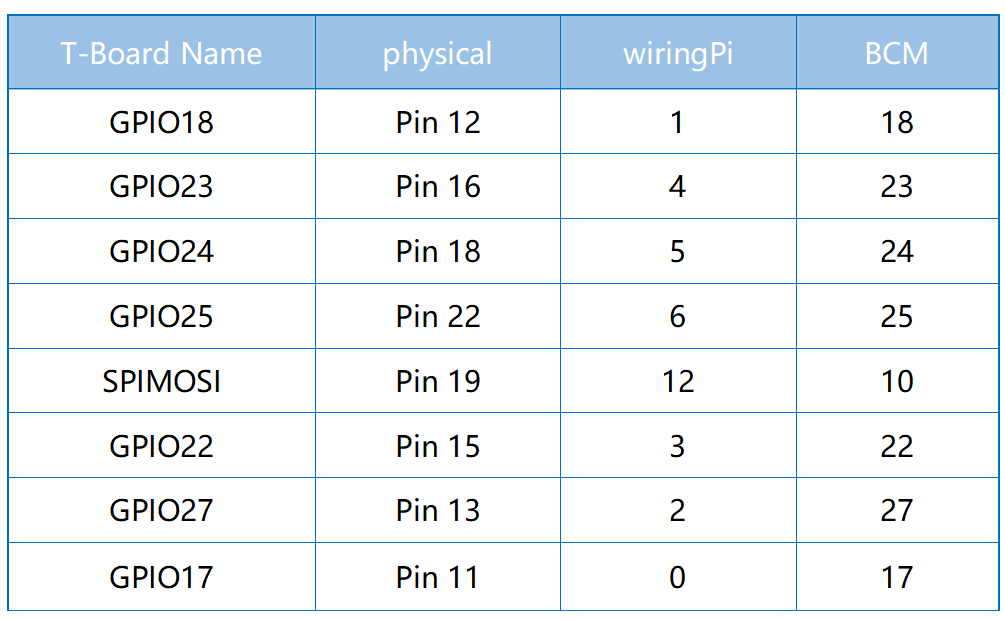

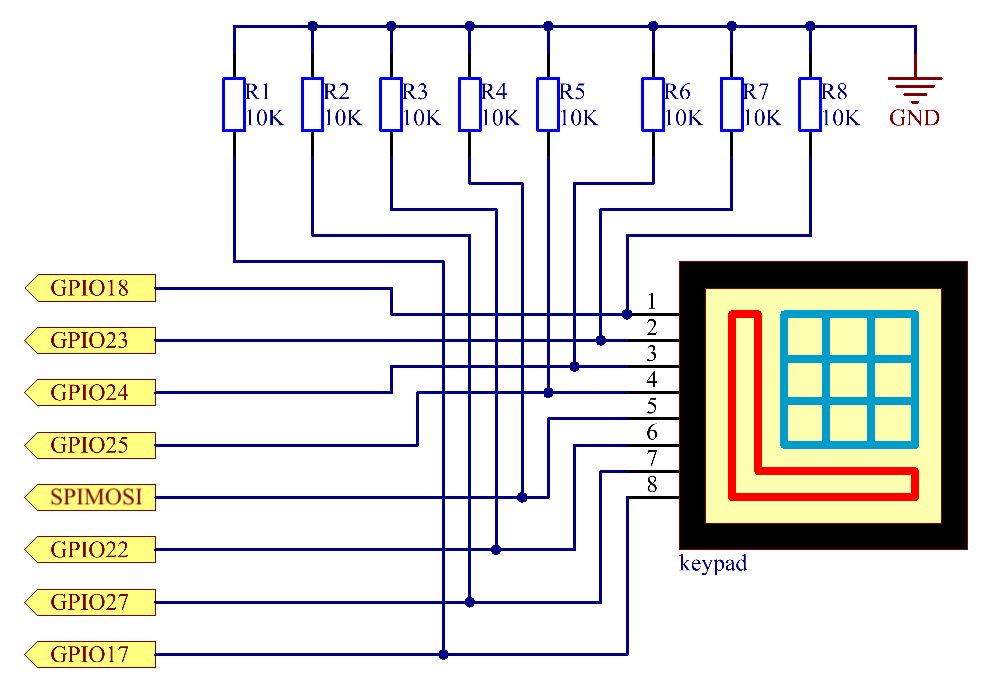

Schema a Blocchi

../_images/image315.png ../_images/image316.png

Procedure Sperimentali

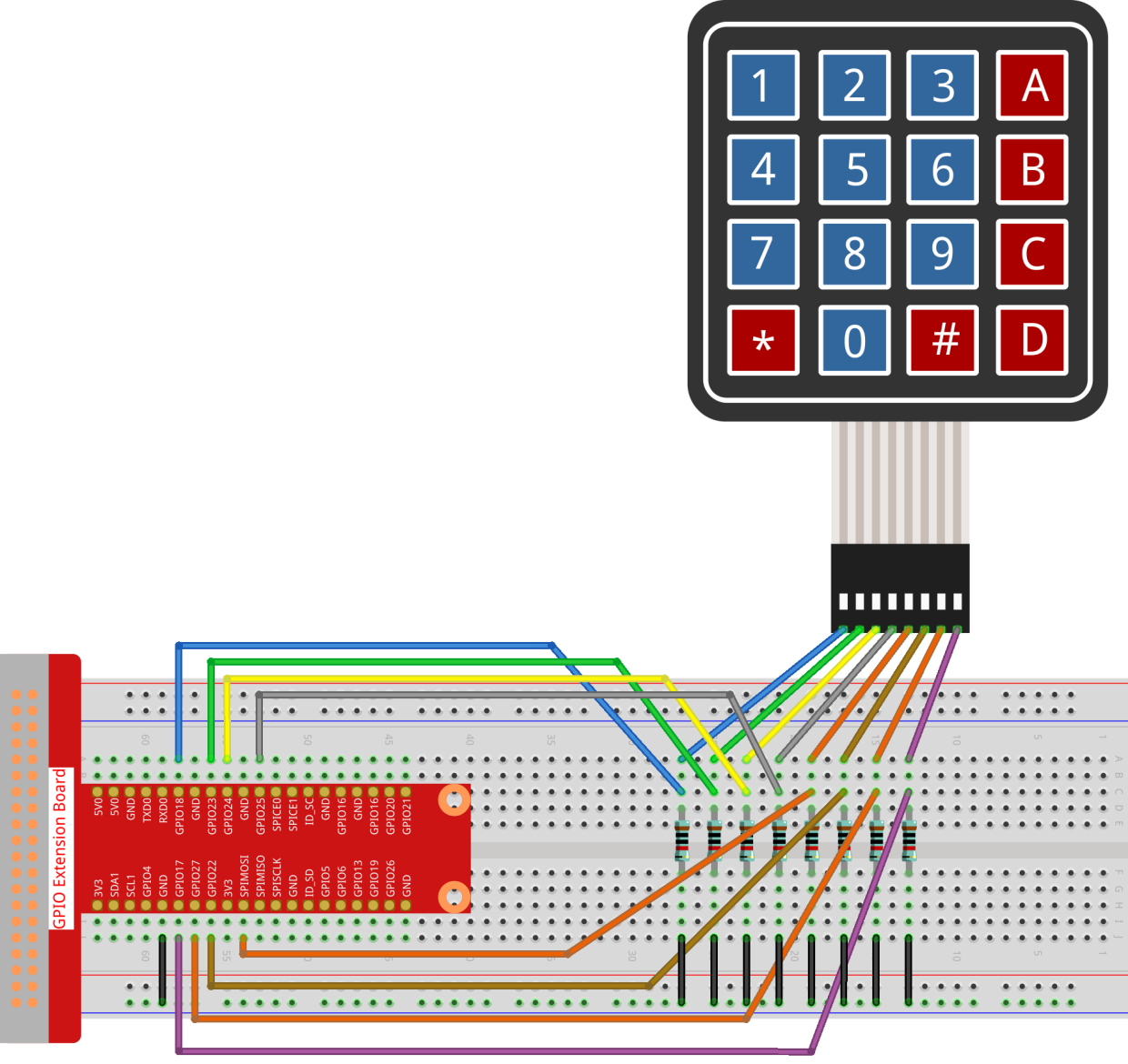

Passo 1: Costruisci il circuito.

../_images/image186.png

Passo 2: Apri il file del codice.

cd ~/davinci-kit-for-raspberry-pi/nodejs/

Passo 3: Esegui.

sudo node keypad.js

Dopo l’esecuzione del codice, i valori dei pulsanti premuti sul tastierino (valore del pulsante) verranno stampati sullo schermo.

Codice

const Gpio = require('pigpio').Gpio;

var rowsPins = [18,23,24,25];
var colsPins = [10,6,27,17];
var keys = ["1","2","3","A",
            "4","5","6","B",
            "7","8","9","C",
            "*","0","#","D"];

for(let i=0;i<rowsPins.length;i++){
    rowsPins[i] = new Gpio(rowsPins[i],{mode: Gpio.OUTPUT})
}
for(let i=0;i<colsPins.length;i++){
    colsPins[i] = new Gpio(colsPins[i],{
        mode: Gpio.INPUT,
        pullUpDown: Gpio.PUD_DOWN,
        edge: Gpio.RISING_EDGE
    })
}

var last_key_pressed = 0;

var col=-1;
for(let i=0;i<colsPins.length;i++){
    colsPins[i].on('interrupt',()=>{
        col=i;
        pressed_keys=keys[row*colsPins.length+col];
        if(last_key_pressed!=pressed_keys){
            console.log(`${pressed_keys}`);
        }
        last_key_pressed = pressed_keys;
    });
}

var row=-1;
setInterval(() => {
    row=(row+1)%rowsPins.length;
    for(let i=0;i<rowsPins.length;i++){
        rowsPins[i].digitalWrite(0);
    }
    rowsPins[row].digitalWrite(1);
}, 10);

Spiegazione del Codice

const Gpio = require('pigpio').Gpio;

var rowsPins = [18,23,24,25];
var colsPins = [10,6,27,17];
var keys = ["1","2","3","A",
            "4","5","6","B",
            "7","8","9","C",
            "*","0","#","D"];

for(let i=0;i<rowsPins.length;i++){
    rowsPins[i] = new Gpio(rowsPins[i],{mode: Gpio.OUTPUT})
}
for(let i=0;i<colsPins.length;i++){
    colsPins[i] = new Gpio(colsPins[i],{
        mode: Gpio.INPUT,
        pullUpDown: Gpio.PUD_DOWN,
        edge: Gpio.RISING_EDGE
    })
}

Dichiara due insiemi di pin e una matrice per il tastierino. Quattro pin rappresentano le righe e vengono impostati in modalità OUTPUT; gli altri quattro rappresentano le colonne e vengono impostati in modalità INPUT con l’interruzione sul fronte di salita.

Il funzionamento è il seguente: i pin delle righe forniscono alternativamente un livello alto. Se viene premuto un pulsante, il pin di colonna corrispondente rileva il livello alto rilasciato dal pin di riga, attivando così l’interruzione sul fronte di salita.

Ad esempio, premendo il pulsante 3, quando i pin delle righe 2, 3 e 4 rilasciano il livello alto, non accade nulla; invece, quando il pin di riga 1 rilascia il livello alto, il pin di colonna 3 rileva il livello alto e attiva l’interruzione. In base alla combinazione di riga e colonna, il controller principale può identificare il tasto premuto.

../_images/image187.png
var row=-1;
setInterval(() => {
    row=(row+1)%rowsPins.length;
    for(let i=0;i<rowsPins.length;i++){
        rowsPins[i].digitalWrite(0);
    }
    rowsPins[row].digitalWrite(1);
}, 10);

I quattro pin di riga ricevono periodicamente un livello alto, e la variabile row localizza il pin attivo corrente.

var col=-1;
for(let i=0;i<colsPins.length;i++){
    colsPins[i].on('interrupt',()=>{
        col=i;
        // pressed_keys=keys[row*colsPins.length+col];
        // if(last_key_pressed!=pressed_keys){
        //     console.log(`${pressed_keys}`);
        // }
        // last_key_pressed = pressed_keys;
    });
}

Imposta le funzioni di interruzione per i quattro pin di colonna. La variabile col localizza il pin che ha attivato l’interruzione.

pressed_keys=keys[row*colsPins.length+col];
if(last_key_pressed!=pressed_keys){
    console.log(`${pressed_keys}`);
}
last_key_pressed = pressed_keys;

Il codice all’interno della funzione di interruzione recupera il valore del tasto dalla matrice keys in base ai valori di row e col e stampa il valore ogni volta che un tasto viene premuto.

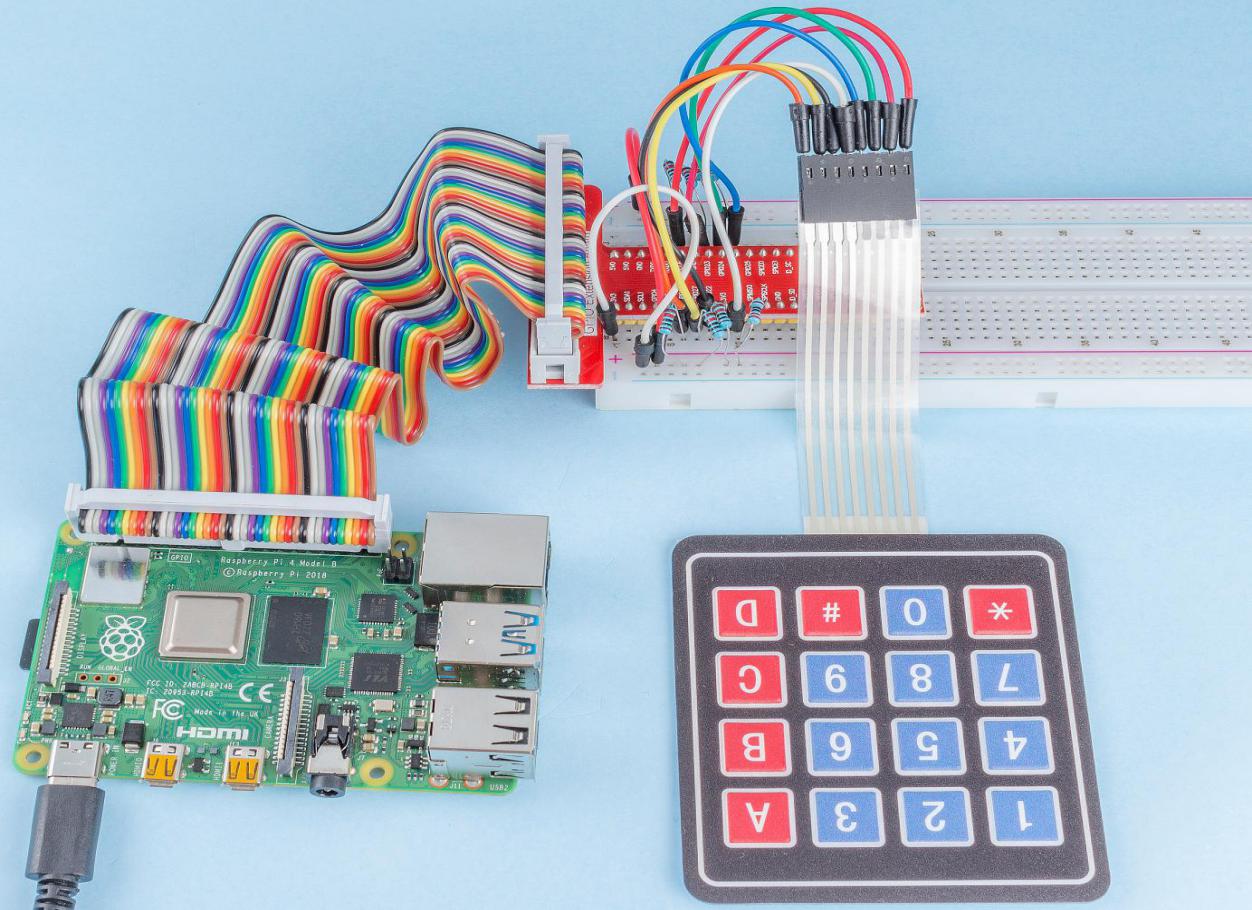

Immagine del Fenomeno

../_images/image188.jpeg
