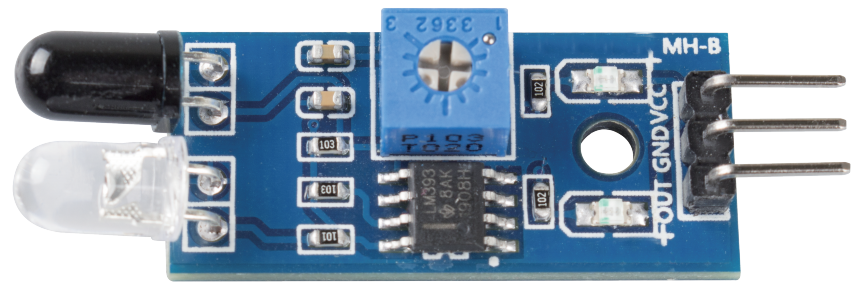

Hindernisvermeidungsmodul

../_images/IR_Obstacle.png

  • VCC: Stromversorgung, 3,3 ~ 5V DC.

  • GND: Masse

  • OUT: Signalausgang, normalerweise im hohen Zustand, schaltet auf niedrig, wenn ein Hindernis erkannt wird.

Das IR-Hindernisvermeidungsmodul passt sich stark dem Umgebungslicht an und verfügt über ein Paar Infrarot-Sende- und Empfangsröhren.

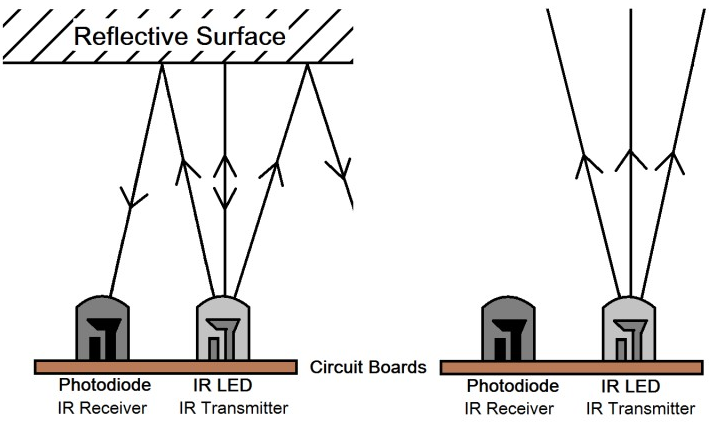

Die Sendetube gibt eine Infrarotfrequenz ab. Trifft die Erkennungsrichtung auf ein Hindernis, wird die Infrarotstrahlung von der Empfangsröhre aufgenommen. Nach der Verarbeitung im Komparator-Schaltkreis leuchtet die Anzeige auf und gibt ein niedriges Signal aus.

Die Erkennungsentfernung kann mit einem Potentiometer angepasst werden, wobei der effektive Entfernungsbereich zwischen 2-30 cm liegt.

../_images/IR_module.png
