4.1.6 磁気感応警報システム

はじめに

貴重な花瓶を手に入れたとき、それに磁気感応警報システムを作成することができます。誰がそれを動かしても、タイムリーに警報を聞くことができます。

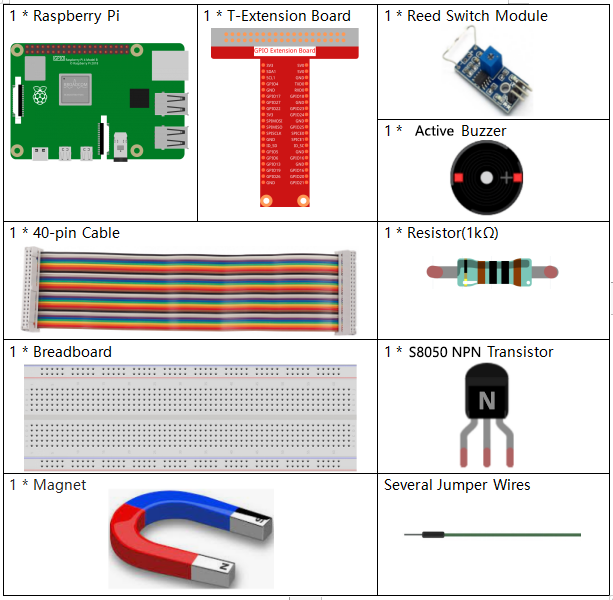

必要な部品

このプロジェクトでは、以下のコンポーネントが必要です。

../_images/3.1.20components.png

キット全体を購入すると非常に便利です。リンクはこちら：

名前

このキットのアイテム

リンク

Raphael Kit

337

Raphael Kit

以下のリンクから個別に購入することもできます。

コンポーネントの紹介

購入リンク

GPIO拡張ボード

BUY

ブレッドボード

BUY

ジャンパーワイヤー

BUY

抵抗器

BUY

ブザー

BUY

トランジスタ

BUY

リードスイッチモジュール

BUY

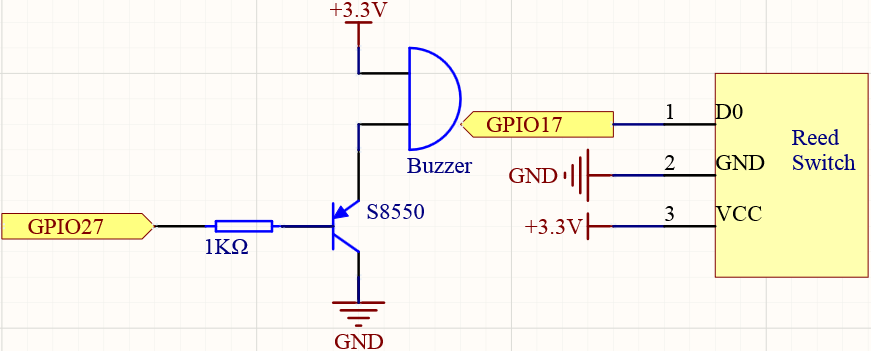

回路図

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO27

Pin 13

2

27
../_images/3.1.20_schematic.png

実験手順

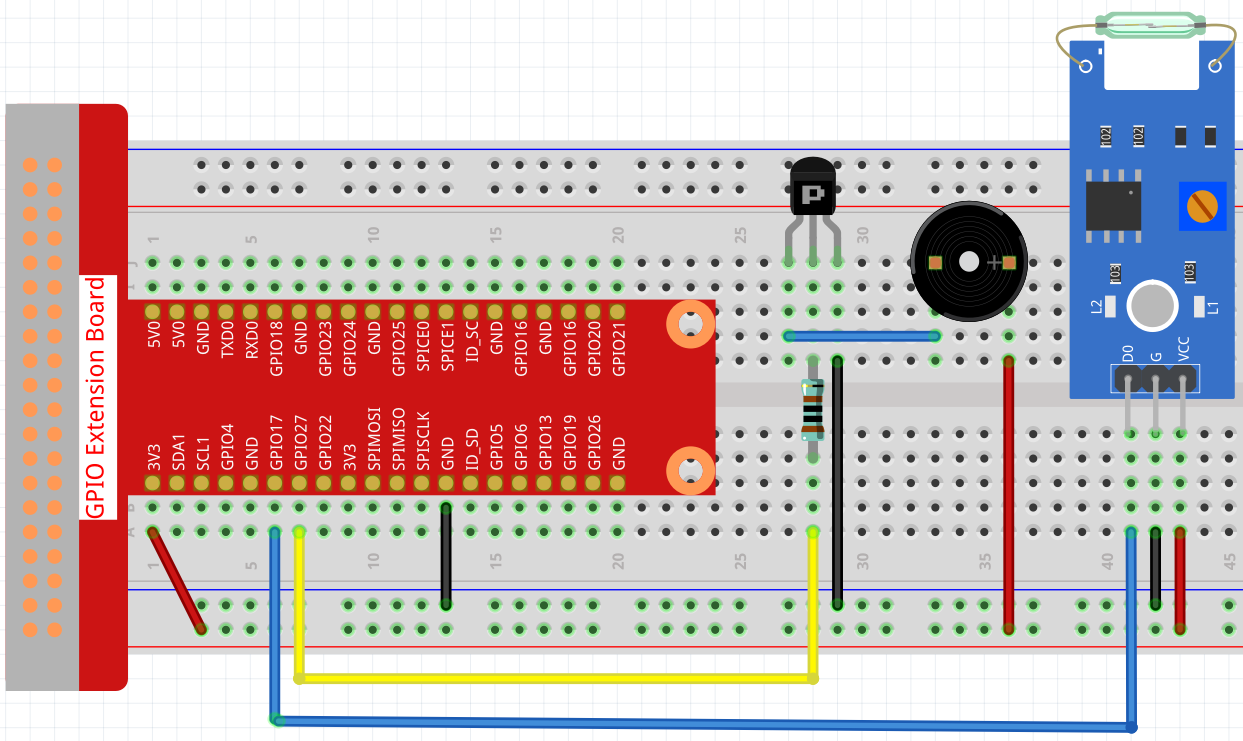

ステップ1: 回路を作成します。

../_images/3.1.20fritzing.png

ステップ2: コードのフォルダに移動します。

cd ~/raphael-kit/python/

ステップ3: 実行します。

sudo python3 4.1.6_MagneticAlarmSystem.py

リードスイッチが磁石に影響される場合（例えば、リードスイッチがベースに置かれ、磁石が花瓶の中に置かれる）、オブジェクトは安全です。このとき、リードスイッチは閉じた状態であり、ブザーは静かです。 磁石を取り外すと（例えば、花瓶が盗まれる）、リードスイッチは磁石の影響を受けず、スイッチが開き、ブザーが警報音を鳴らします。

コード

注釈

以下のコードを 変更/リセット/コピー/実行/停止 することができます。しかし、それを行う前に、 raphael-kit/python のようなソースコードパスに移動する必要があります。コードを変更した後、その効果を直接確認するために実行することができます。

#!/usr/bin/env python3
import RPi.GPIO as GPIO
import time

BeepPin = 27
ReedPin = 17

def setup():
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(BeepPin, GPIO.OUT, initial=GPIO.HIGH)
    GPIO.setup(ReedPin, GPIO.IN, pull_up_down=GPIO.PUD_UP)

def loop():
    while True:
        if GPIO.input(ReedPin) == 0:
            GPIO.output(BeepPin, GPIO.HIGH)
        else:
            GPIO.output(BeepPin, GPIO.LOW)
            time.sleep(0.1)
            GPIO.output(BeepPin, GPIO.HIGH)
            time.sleep(0.1)

def destroy():
    GPIO.output(BeepPin, GPIO.HIGH)
    GPIO.cleanup()

if __name__ == '__main__':
    setup()
    try:
        loop()
    except KeyboardInterrupt:
        destroy()

コード説明

def loop():
    while True:
        if GPIO.input(ReedPin) == 0:
            GPIO.output(BeepPin, GPIO.HIGH)
        else:
            GPIO.output(BeepPin, GPIO.LOW)
            time.sleep(0.1)
            GPIO.output(BeepPin, GPIO.HIGH)
            time.sleep(0.1)

メインループでリードスイッチの状態を判断します。リードスイッチが閉じている場合、ブザーは動作しません。それ以外の場合、ブザーがビープ音を鳴らします。

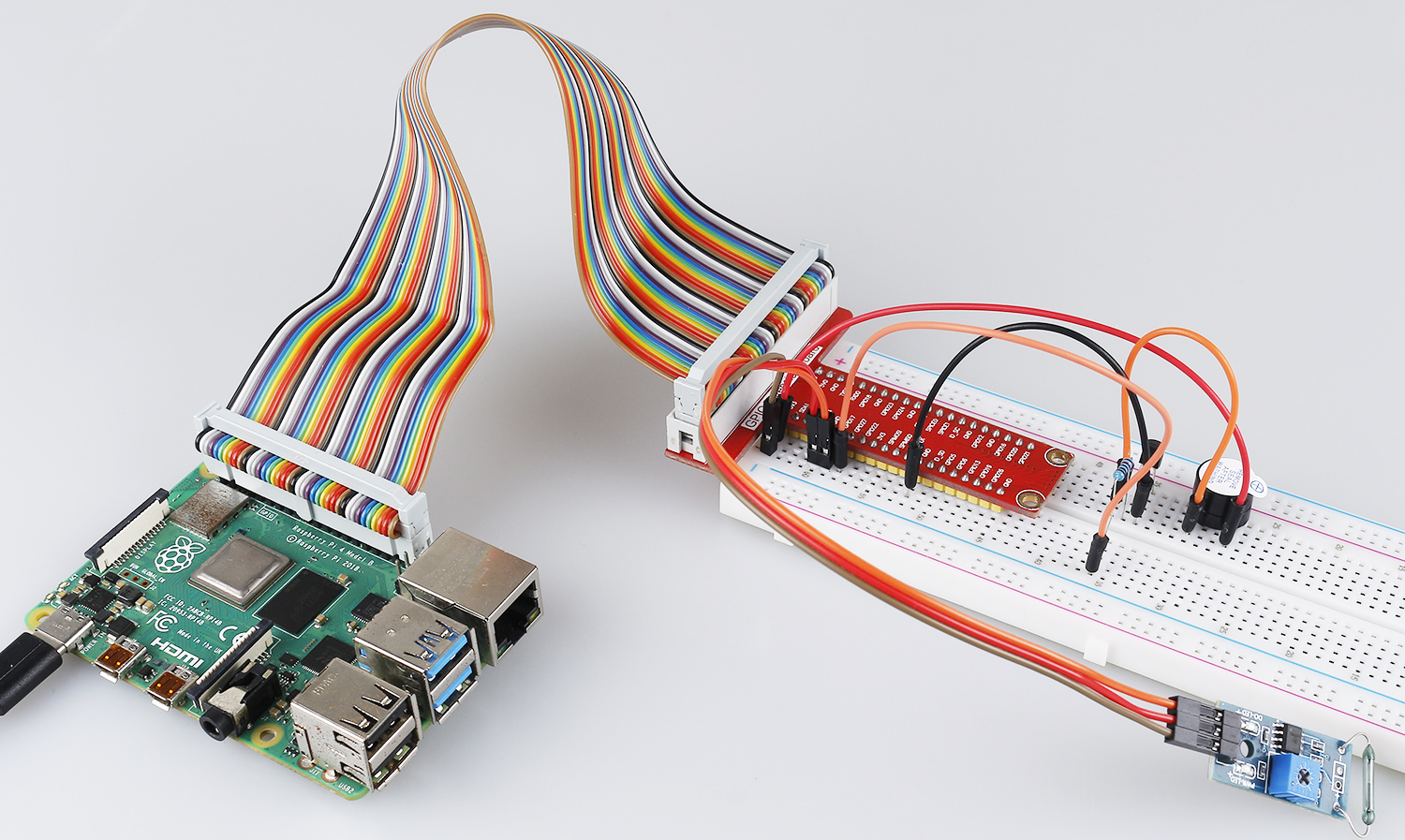

現象の画像

../_images/4.1.6_security.JPG
