4.1.16 モールス符号ジェネレータ¶
はじめに¶
このプロジェクトでは、モールス符号ジェネレータを作成します。Raspberry Piに英字のシリーズを入力すると、それがモールス符号として表示されます。

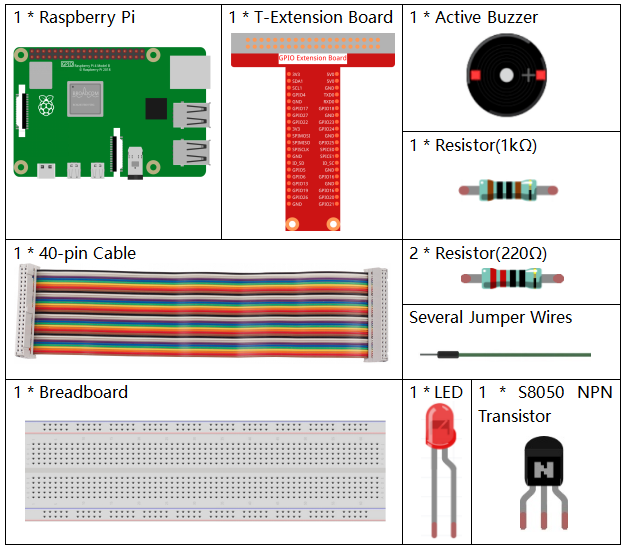

必要な部品¶
このプロジェクトには、以下の部品が必要です。
全てのキットを購入するのは確かに便利です。こちらがリンクです:
名前 |
このキットのアイテム |
リンク |
|---|---|---|
Raphael Kit |
337 |
以下のリンクから、部品を個別に購入することもできます。
コンポーネントの紹介 |
購入リンク |
|---|---|
- |
|
回路図¶
T-Board Name |
physical |
wiringPi |
BCM |
GPIO17 |
Pin 11 |
0 |
17 |
GPIO22 |
Pin 15 |
3 |
22 |
実験手順¶
ステップ1: 回路を組み立てる。（ブザーの極性に注意してください。 + ラベルが付いている方が正極で、もう一方が負極です。）
ステップ2: コードファイルを開く。
cd ~/raphael-kit/python
ステップ3: 実行する。
sudo python3 4.1.16_MorseCodeGenerator.py
プログラムを実行した後、文字のシリーズを入力すると、ブザーと LEDが対応するモールス符号の信号を送信します。
コード
#!/usr/bin/env python3
import RPi.GPIO as GPIO
import time
BeepPin=22
ALedPin=17
MORSECODE = {
'A':'01', 'B':'1000', 'C':'1010', 'D':'100', 'E':'0', 'F':'0010', 'G':'110',
'H':'0000', 'I':'00', 'J':'0111', 'K':'101', 'L':'0100', 'M':'11', 'N':'10',
'O':'111', 'P':'0110', 'Q':'1101', 'R':'010', 'S':'000', 'T':'1',
'U':'001', 'V':'0001', 'W':'011', 'X':'1001', 'Y':'1011', 'Z':'1100',
'1':'01111', '2':'00111', '3':'00011', '4':'00001', '5':'00000',
'6':'10000', '7':'11000', '8':'11100', '9':'11110', '0':'11111',
'?':'001100', '/':'10010', ',':'110011', '.':'010101', ';':'101010',
'!':'101011', '@':'011010', ':':'111000',
}
def setup():
GPIO.setmode(GPIO.BCM)
GPIO.setup(BeepPin, GPIO.OUT, initial=GPIO.LOW)
GPIO.setup(ALedPin,GPIO.OUT,initial=GPIO.LOW)
def on():
GPIO.output(BeepPin, 1)
GPIO.output(ALedPin, 1)
def off():
GPIO.output(BeepPin, 0)
GPIO.output(ALedPin, 0)
def beep(dt): # dt for delay time.
on()
time.sleep(dt)
off()
time.sleep(dt)
def morsecode(code):
pause = 0.25
for letter in code:
for tap in MORSECODE[letter]:
if tap == '0':
beep(pause/2)
if tap == '1':
beep(pause)
time.sleep(pause)
def main():
while True:
code=input("Please input the messenger:")
code = code.upper()
print(code)
morsecode(code)
def destroy():
print("")
GPIO.output(BeepPin, GPIO.LOW)
GPIO.output(ALedPin, GPIO.LOW)
GPIO.cleanup()
if __name__ == '__main__':
setup()
try:
main()
except KeyboardInterrupt:
destroy()
コード説明
MORSECODE = {
'A':'01', 'B':'1000', 'C':'1010', 'D':'100', 'E':'0', 'F':'0010', 'G':'110',
'H':'0000', 'I':'00', 'J':'0111', 'K':'101', 'L':'0100', 'M':'11', 'N':'10',
'O':'111', 'P':'0110', 'Q':'1101', 'R':'010', 'S':'000', 'T':'1',
'U':'001', 'V':'0001', 'W':'011', 'X':'1001', 'Y':'1011', 'Z':'1100',
'1':'01111', '2':'00111', '3':'00011', '4':'00001', '5':'00000',
'6':'10000', '7':'11000', '8':'11100', '9':'11110', '0':'11111',
'?':'001100', '/':'10010', ',':'110011', '.':'010101', ';':'101010',
'!':'101011', '@':'011010', ':':'111000',
}
この構造体MORSEはモールス符号の辞書で、文字A-Z、数字0-9、および記号「？」「/」「：」「、」「。」「;」「！」「@」を含んでいます。
def on():
GPIO.output(BeepPin, 1)
GPIO.output(ALedPin, 1)
関数 on() はブザーとLEDを起動します。
def off():
GPIO.output(BeepPin, 0)
GPIO.output(ALedPin, 0)
関数 off() はブザーとLEDをオフにするために使用されます。
def beep(dt): # x for dalay time.
on()
time.sleep(dt)
off()
time.sleep(dt)
関数 beep() は、ブザーとLEDが dt の特定の間隔で音を鳴らし、点滅させるための関数を定義します。
def morsecode(code):
pause = 0.25
for letter in code:
for tap in MORSECODE[letter]:
if tap == '0':
beep(pause/2)
if tap == '1':
beep(pause)
time.sleep(pause)
関数 morsecode() は、コードの“1”が音や光を継続的に発するのに対して、「0」が短く音や光を発するように入力文字のモールスコードを処理するために使用されます。例えば、"SOS"と入力すると、信号は三つの短い、三つの長い、その後三つの短いセグメント「· · · - - - · · · 」を持つことになります。
def main():
while True:
code=input("Please input the messenger:")
code = code.upper()
print(code)
morsecode(code)
キーボードで関連する文字を入力すると、 upper() は入力された文字をその大文字形式に変換します。
printf() はコンピュータの画面にクリアテキストを印刷し、 morsecod() 関数はブザーとLEDがモールスコードを発信するようにします。
現象の画像¶
