4.1.12 交通信号機

はじめに

このプロジェクトでは、三色のLEDライトを使用して交通信号の変化を実現し、各交通状態のタイミングを表示するために4桁の7セグメントディスプレイを使用します。

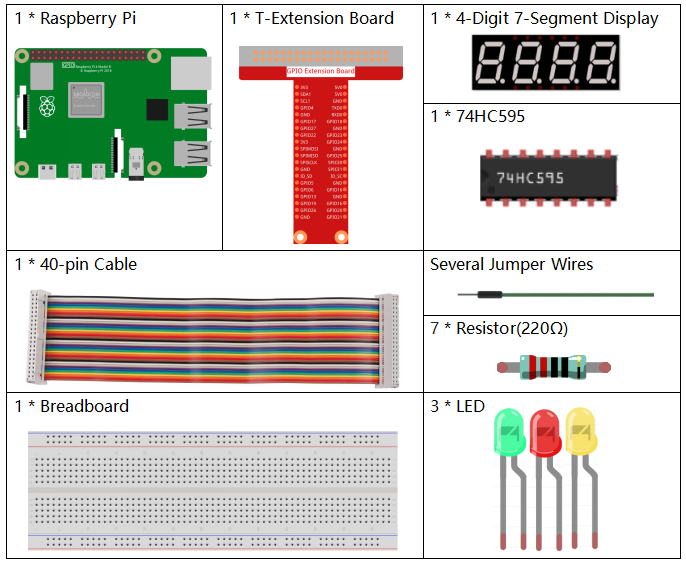

必要な部品

このプロジェクトで必要なコンポーネントは以下の通りです。

../_images/list_Traffic_Light.png

全体のキットを購入すると確かに便利です。リンクはこちら：

名前

このキットのアイテム

リンク

Raphael Kit

337

Raphael Kit

以下のリンクからも別々に購入することができます。

コンポーネントの紹介

購入リンク

GPIO拡張ボード

BUY

ブレッドボード

BUY

ジャンパーワイヤー

BUY

抵抗器

BUY

LED

BUY

4桁7セグメントディスプレイ

-

74HC595

BUY

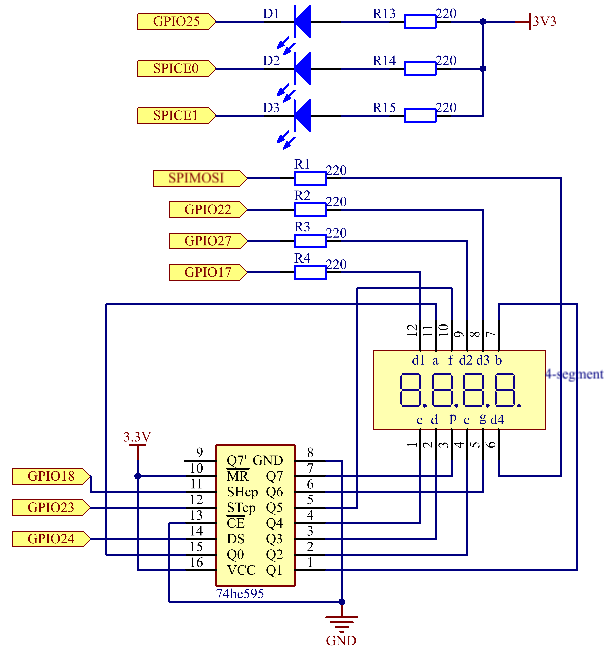

回路図

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO27

Pin 13

2

27

GPIO22

Pin 15

3

22

SPIMOSI

Pin 19

12

10

GPIO18

Pin 12

1

18

GPIO23

Pin 16

4

23

GPIO24

Pin 18

5

24

GPIO25

Pin 22

6

25

SPICE0

Pin 24

10

8

SPICE1

Pin 26

11

7
../_images/Schematic_three_one7.png

実験手順

ステップ1: 回路を組む。

../_images/image254.png

ステップ2: ディレクトリを変更する。

cd ~/raphael-kit/python/

ステップ3: 実行。

sudo python3 4.1.12_TrafficLight.py

コードが実行されると、LEDは交通信号の色の変化をシミュレートします。最初に、赤いLEDが60秒間点灯します。次に、緑のLEDが30秒間点灯します。その後、黄色のLEDが5秒間点灯します。その後、赤いLEDが再び60秒間点灯します。このように、この一連のアクションが繰り返し実行されます。同時に、4桁の7セグメントディスプレイはカウントダウン時間を連続して表示します。

コード

注釈

以下のコードを 修正/リセット/コピー/実行/停止 することができます。しかし、それを行う前に、 raphael-kit/python のようなソースコードのパスに移動する必要があります。コードを修正した後、その効果を直接見るために実行することができます。

#!/usr/bin/env python3

import RPi.GPIO as GPIO
import time
import threading

#define the pins connect to 74HC595
SDI   = 24      #serial data input(DS)
RCLK  = 23     #memory clock input(STCP)
SRCLK = 18      #shift register clock input(SHCP)
number = (0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90)

placePin = (10,22,27,17)
ledPin =(25,8,7)

greenLight = 30
yellowLight = 5
redLight = 60
lightColor=("Red","Green","Yellow")

colorState=0
counter = 60
timer1 = 0


def setup():
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(SDI, GPIO.OUT)
    GPIO.setup(RCLK, GPIO.OUT)
    GPIO.setup(SRCLK, GPIO.OUT)
    for pin in placePin:
        GPIO.setup(pin,GPIO.OUT)
    for pin in ledPin:
        GPIO.setup(pin,GPIO.OUT)
    global timer1
    timer1 = threading.Timer(1.0,timer)
    timer1.start()

def clearDisplay():
    for i in range(8):
        GPIO.output(SDI, 1)
        GPIO.output(SRCLK, GPIO.HIGH)
        GPIO.output(SRCLK, GPIO.LOW)
    GPIO.output(RCLK, GPIO.HIGH)
    GPIO.output(RCLK, GPIO.LOW)

def hc595_shift(data):
    for i in range(8):
        GPIO.output(SDI, 0x80 & (data << i))
        GPIO.output(SRCLK, GPIO.HIGH)
        GPIO.output(SRCLK, GPIO.LOW)
    GPIO.output(RCLK, GPIO.HIGH)
    GPIO.output(RCLK, GPIO.LOW)

def pickDigit(digit):
    for i in placePin:
        GPIO.output(i,GPIO.LOW)
    GPIO.output(placePin[digit], GPIO.HIGH)

def timer():        #timer function
    global counter
    global colorState
    global timer1
    timer1 = threading.Timer(1.0,timer)
    timer1.start()
    counter-=1
    if (counter is 0):
        if(colorState is 0):
            counter= greenLight
        if(colorState is 1):
            counter=yellowLight
        if (colorState is 2):
            counter=redLight
        colorState=(colorState+1)%3
    print ("counter : %d    color: %s "%(counter,lightColor[colorState]))

def lightup():
    global colorState
    for i in range(0,3):
        GPIO.output(ledPin[i], GPIO.HIGH)
    GPIO.output(ledPin[colorState], GPIO.LOW)

def display():
    global counter

    a = counter % 10000//1000 + counter % 1000//100
    b = counter % 10000//1000 + counter % 1000//100 + counter % 100//10
    c = counter % 10000//1000 + counter % 1000//100 + counter % 100//10 + counter % 10

    if (counter % 10000//1000 == 0):
        clearDisplay()
    else:
        clearDisplay()
        pickDigit(3)
        hc595_shift(number[counter % 10000//1000])

    if (a == 0):
        clearDisplay()
    else:
        clearDisplay()
        pickDigit(2)
        hc595_shift(number[counter % 1000//100])

    if (b == 0):
        clearDisplay()
    else:
        clearDisplay()
        pickDigit(1)
        hc595_shift(number[counter % 100//10])

    if(c == 0):
        clearDisplay()
    else:
        clearDisplay()
        pickDigit(0)
        hc595_shift(number[counter % 10])

def loop():
    while True:
        display()
        lightup()

def destroy():   # When "Ctrl+C" is pressed, the function is executed.
    global timer1
    GPIO.cleanup()
    timer1.cancel()      #cancel the timer

if __name__ == '__main__': # Program starting from here
    setup()
    try:
        loop()
    except KeyboardInterrupt:
        destroy()

コード説明

SDI   = 24      #serial data input(DS)
RCLK  = 23     #memory clock input(STCP)
SRCLK = 18      #shift register clock input(SHCP)
number = (0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90)
placePin = (10,22,27,17)

def clearDisplay():
def hc595_shift(data):
def pickDigit(digit):
def display():

これらのコードは、4桁7セグメントの数字表示の機能を実現するために使用されます。詳細については、ドキュメントの1.1.5章を参照してください。ここでは、コードを使用して交通信号のカウントダウン時間を表示します。

ledPin =(25,8,7)
colorState=0

def lightup():
    global colorState
    for i in range(0,3):
        GPIO.output(ledPin[i], GPIO.HIGH)
    GPIO.output(ledPin[colorState], GPIO.LOW)

このコードは、LEDのオン/オフを切り替えるために使用されます。

greenLight = 30
yellowLight = 5
redLight = 60
lightColor=("Red","Green","Yellow")

colorState=0
counter = 60
timer1 = 0

def timer():        #timer function
    global counter
    global colorState
    global timer1
    timer1 = threading.Timer(1.0,timer)
    timer1.start()
    counter-=1
    if (counter is 0):
        if(colorState is 0):
            counter= greenLight
        if(colorState is 1):
            counter=yellowLight
        if (colorState is 2):
            counter=redLight
        colorState=(colorState+1)%3
    print ("counter : %d    color: %s "%(counter,lightColor[colorState]))

このコードは、タイマーのオン/オフを切り替えるために使用されます。詳細については、1.1.5章を参照してください。ここでは、タイマーがゼロに戻ったときに、colorStateが切り替えられてLEDが切り替わり、タイマーに新しい値が割り当てられます。

def setup():
    # ...
    global timer1
    timer1 = threading.Timer(1.0,timer)
    timer1.start()

def loop():
    while True:
        display()
        lightup()

def destroy():   # When "Ctrl+C" is pressed, the function is executed.
    global timer1
    GPIO.cleanup()
    timer1.cancel()      #cancel the timer

if __name__ == '__main__': # Program starting from here
    setup()
    try:
        loop()
    except KeyboardInterrupt:
        destroy()

setup() 関数でタイマーを開始します。 loop() 関数では、 while True を使用して、4桁7セグメントとLEDの関連関数を繰り返し呼び出します。

現象の画像

../_images/IMG_8319.jpg
