4.1.11 バッテリーインジケータ

はじめに

このプロジェクトでは、LEDバーグラフ上でバッテリーレベルを視覚的に表示できるバッテリーインジケータ装置を作成します。

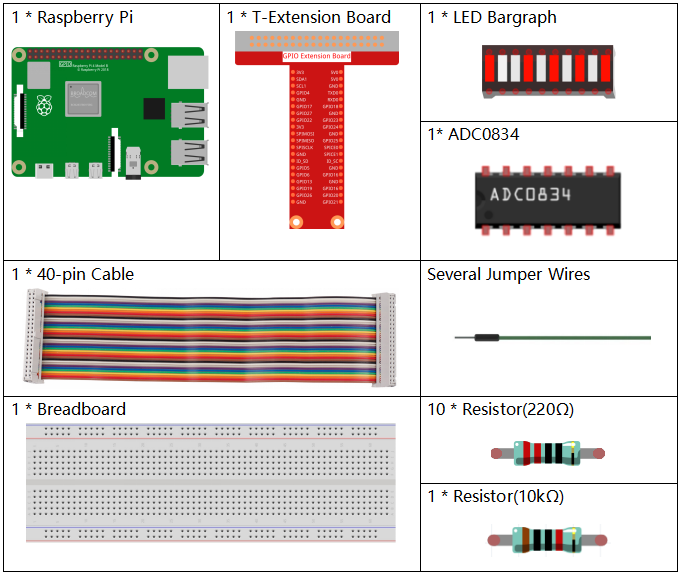

必要な部品

このプロジェクトで必要な部品は以下の通りです。

../_images/list_Battery_Indicator.png

一式を購入するのが確実に便利です。以下がリンクです：

名前

このキットのアイテム

リンク

Raphael Kit

337

Raphael Kit

以下のリンクから個別に購入することも可能です。

コンポーネントの紹介

購入リンク

GPIO拡張ボード

BUY

ブレッドボード

BUY

ジャンパーワイヤー

BUY

抵抗器

BUY

LEDバーグラフ

-

ADC0834

-

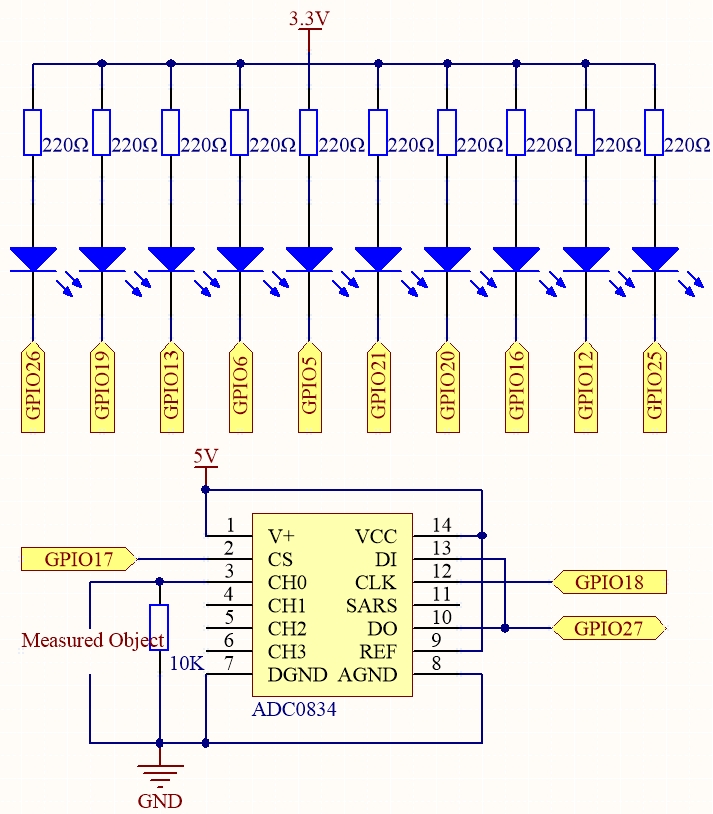

回路図

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27

GPIO25

Pin 22

6

25

GPIO12

Pin 32

26

12

GPIO16

Pin 36

27

16

GPIO20

Pin 38

28

20

GPIO21

Pin 40

29

21

GPIO5

Pin 29

21

5

GPIO6

Pin 31

22

6

GPIO13

Pin 33

23

13

GPIO19

Pin 35

24

19

GPIO26

Pin 37

25

26
../_images/Schematic_three_one5.png

実験手順

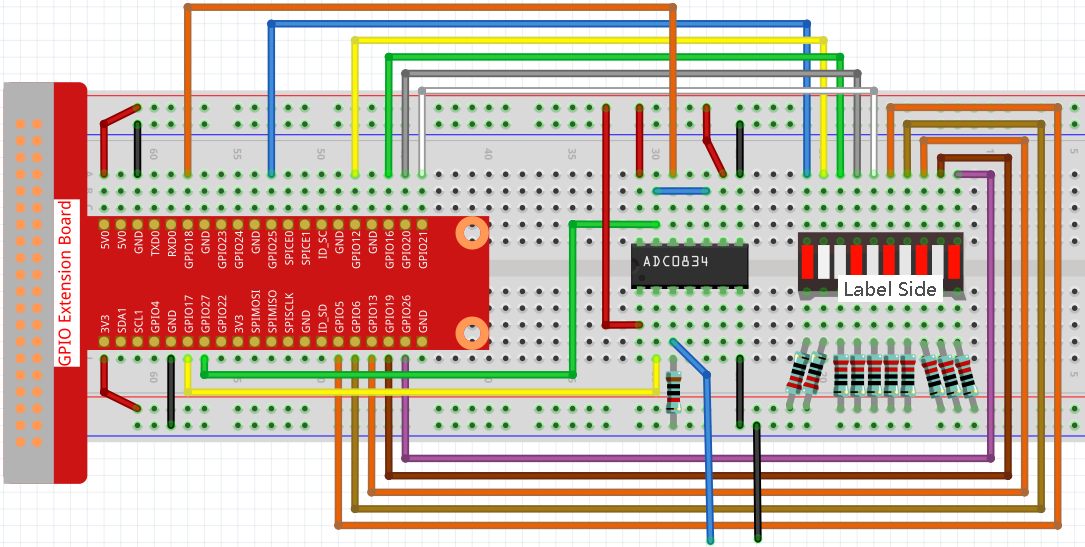

ステップ1: 回路を作成します。

../_images/image248.png

ステップ2: コードのフォルダに移動します。

cd ~/raphael-kit/python/

ステップ3: 実行ファイルを実行します。

sudo python3 4.1.11_BatteryIndicator.py

プログラムが実行された後、ADC0834の3番ピンとGNDにそれぞれ引き出し線を取り付け、それらをバッテリーの両極にそれぞれ導きます。すると、LEDバーグラフ上の対応するLEDが点灯して、電源レベル（測定範囲：0-5V）が表示されます。

コード

注釈

下のコードを 修正/リセット/コピー/実行/停止 することができます。しかし、それをする前に、ソースコードのパス raphael-kit/python に移動する必要があります。コードを修正した後、その効果を直接確認するために実行できます。

import RPi.GPIO as GPIO
import ADC0834
import time

ledPins = [25, 12, 16, 20, 21, 5, 6, 13, 19, 26]

def setup():
    GPIO.setmode(GPIO.BCM)
    ADC0834.setup()
    for i in ledPins:
        GPIO.setup(i, GPIO.OUT)
        GPIO.output(i, GPIO.HIGH)

def LedBarGraph(value):
    for i in ledPins:
        GPIO.output(i,GPIO.HIGH)
    for i in range(value):
        GPIO.output(ledPins[i],GPIO.LOW)

def destroy():
    GPIO.cleanup()

def loop():
    while True:
        analogVal = ADC0834.getResult()
        LedBarGraph(int(analogVal/25))

if __name__ == '__main__':
    setup()
    try:
        loop()
    except KeyboardInterrupt: # When 'Ctrl+C' is pressed, the program destroy() will be executed.
        destroy()

コード説明

def LedBarGraph(value):
    for i in ledPins:
        GPIO.output(i,GPIO.HIGH)
    for i in range(value):
        GPIO.output(ledPins[i],GPIO.LOW)

この関数はLEDバーグラフの 10 個のLEDのオン/オフを制御するためのものです。最初にこれらの 10 個のLEDに高レベルを与えて、 off にします。その後、受け取ったアナログ値の変更によって点灯するLEDの数を決定します。

def loop():
    while True:
        analogVal = ADC0834.getResult()
        LedBarGraph(int(analogVal/25))

analogValは変動する電圧値(0-5V)で値(0-255)を生成します。例えば、バッテリー上で3Vが検出された場合、ボルトメーターに対応する値 152 が表示されます。

LEDバーグラフ上の 10 個のLEDは、 analogVal の読み取り値を表示するために使用されます。255/10=25なので、アナログ値が 25 ずつ増加するごとに、さらに1つのLEDがオンになります。例えば、“analogVal=150（約3V）の場合、6つのLEDが点灯します。”

現象の画像

../_images/image249.jpeg
