3.1.4 Ventilateur intelligent (MCP3008)
Note
Selon la version de votre kit, identifiez si vous disposez d’un ADC0834 ou d’un MCP3008 et suivez la section correspondante.
Introduction
Dans ce projet, nous allons utiliser des moteurs, des boutons et une thermistance pour réaliser un ventilateur intelligent manuel + automatique dont la vitesse de rotation est réglable.

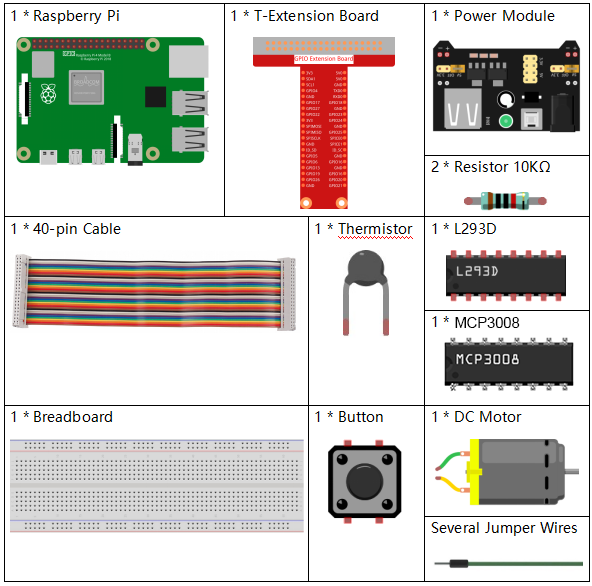

Composants requis
Dans ce projet, nous avons besoin des composants suivants.
Il est bien sûr pratique d’acheter un kit complet, voici le lien :
Nom |
ÉLÉMENTS DANS CE KIT |
LIEN |
|---|---|---|
Kit Raphael |
337 |
Vous pouvez également les acheter séparément via les liens ci‑dessous.
INTRODUCTION DU COMPOSANT |
LIEN D’ACHAT |
|---|---|
- |
|
- |
|
- |
|

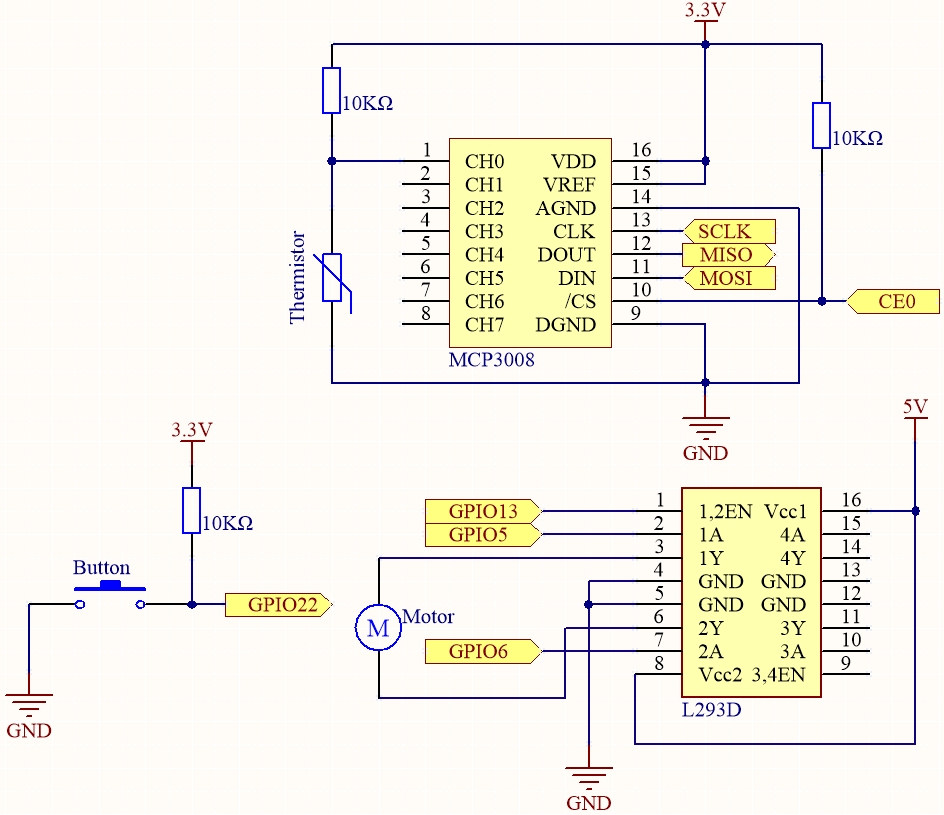

Schéma de câblage
Nom T‑Board |
Physique |
WiringPi |
BCM |
SPICE0 |
Pin 24 |
10 |
8 |
SPIMOSI |
Pin 19 |
12 |
10 |
SPIMISO |
Pin 21 |
13 |
9 |
SPISCLK |
Pin 23 |
14 |
11 |
GPIO22 |
Pin 15 |
3 |
22 |
GPIO5 |
Pin 29 |
21 |
5 |
GPIO6 |
Pin 31 |
22 |
6 |
GPIO13 |
Pin 33 |
23 |
13 |
Procédures expérimentales

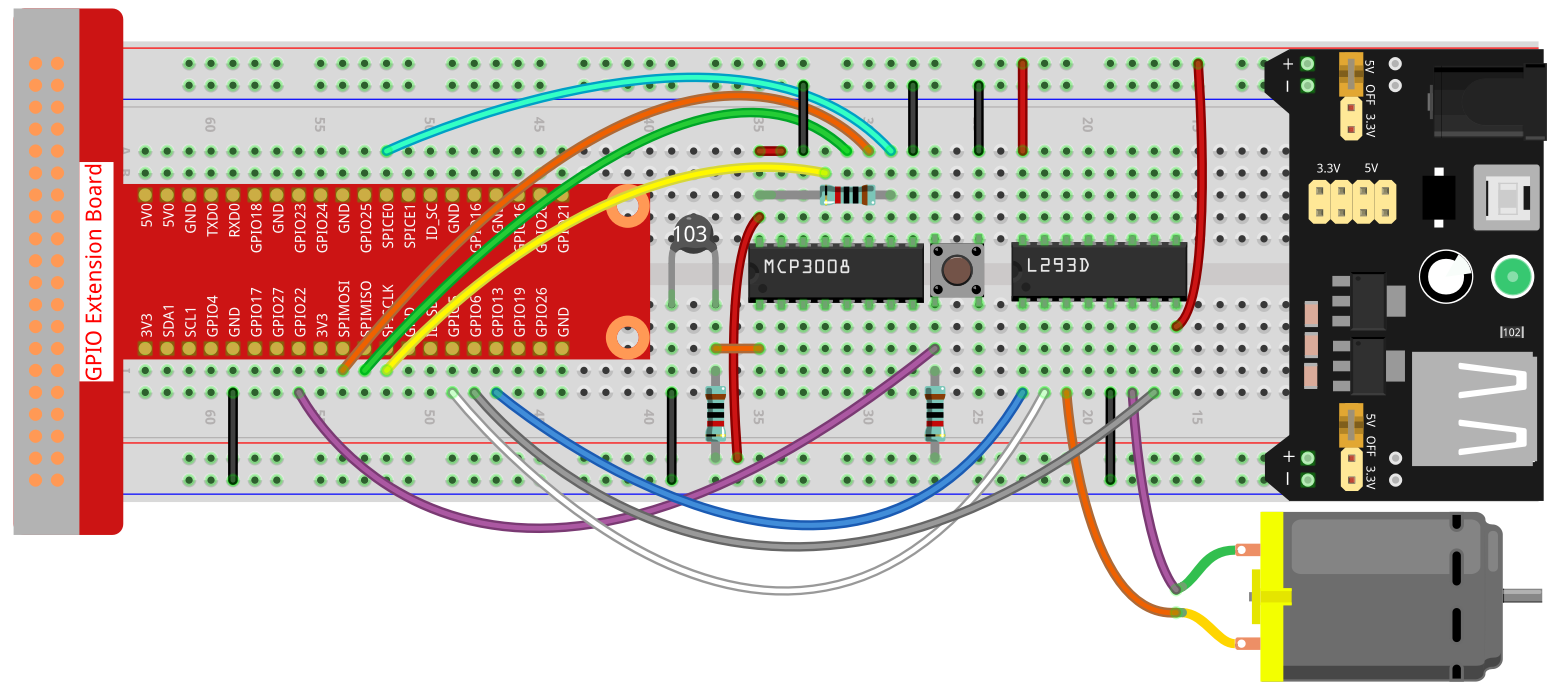

Étape 1 : Construisez le circuit.
Note
Le module d’alimentation peut utiliser une pile de 9 V avec le connecteur fourni dans le kit. Insérez le cavalier du module d’alimentation dans les rails 5 V de la plaque d’essai.
Étape 2 : Accédez au dossier du code.
cd ~/raphael-kit/c/3.1.4-2/
Étape 3 : Compilez.
gcc 3.1.4_SmartFan.c -o SmartFan -lwiringPi -lm
Étape 4 : Exécutez l’exécutable.
./SmartFan
Lorsque le code est en cours d’exécution, démarrez le ventilateur en appuyant sur le bouton. Chaque pression augmente ou diminue d’un niveau la vitesse de rotation. Il existe 5 niveaux de vitesse : 0 ~ 4. Lorsque vous atteignez le 4ème niveau et que vous appuyez à nouveau, le ventilateur s’arrête avec une vitesse 0.
Dès que la température augmente ou baisse de plus de 2 °C, la vitesse est automatiquement augmentée ou réduite d’un niveau.
Note
Si cela ne fonctionne pas après exécution ou s’il y a un message d’erreur : « wiringPi.h : No such file or directory », veuillez vous référer à Installer et vérifier WiringPi.
Code
#include <wiringPi.h>
#include <wiringPiSPI.h>
#include <stdio.h>
#include <softPwm.h>
#include <math.h>
#define SPI_CHANNEL 0
#define SPI_SPEED 1000000
#define MotorPin1 21
#define MotorPin2 22
#define MotorEnable 23
#define BtnPin 3
int read_ADC(int channel)
{
if (channel < 0 || channel > 7) return -1;
unsigned char buffer[3];
buffer[0] = 1; // Bit de démarrage
buffer[1] = (8 + channel) << 4; // Mode simple et canal
buffer[2] = 0;
wiringPiSPIDataRW(SPI_CHANNEL, buffer, 3);
int result = ((buffer[1] & 3) << 8) | buffer[2];
return result;
}
int temperture()
{
int analogVal = read_ADC(0);
double Vr = 3.3 * analogVal / 1023.0; // Référence 3,3V pour MCP3008
double Rt = 10000.0 * Vr / (3.3 - Vr);
double temp = 1 / (((log(Rt / 10000.0)) / 3950.0) + (1 / (273.15 + 25.0)));
double cel = temp - 273.15;
double Fah = cel * 1.8 + 32;
printf("Celsius: %.2f C Fahrenheit: %.2f F\n", cel, Fah);
return (int)cel;
}
int motor(int level)
{
if (level == 0) {
digitalWrite(MotorEnable, LOW);
return 0;
}
if (level >= 4) {
level = 4;
}
digitalWrite(MotorEnable, HIGH);
softPwmWrite(MotorPin1, level * 25);
return level;
}
void setup()
{
if (wiringPiSetup() == -1) {
printf("wiringPi setup failed!\n");
return;
}
if (wiringPiSPISetup(SPI_CHANNEL, SPI_SPEED) == -1) {
printf("SPI setup failed!\n");
return;
}
softPwmCreate(MotorPin1, 0, 100);
softPwmCreate(MotorPin2, 0, 100);
pinMode(MotorEnable, OUTPUT);
pinMode(BtnPin, INPUT);
}
int main(void)
{
setup();
int currentState, lastState = 0;
int level = 0;
int currentTemp, markTemp = 0;
while (1) {
currentState = digitalRead(BtnPin);
currentTemp = temperture();
if (currentTemp <= 0) continue;
if (currentState == 1 && lastState == 0) {
level = (level + 1) % 5;
markTemp = currentTemp;
delay(500);
}
lastState = currentState;
if (level != 0) {
if (currentTemp - markTemp <= -2) {
level = level - 1;
markTemp = currentTemp;
}
if (currentTemp - markTemp >= 2) {
level = level + 1;
markTemp = currentTemp;
}
}
level = motor(level);
}
return 0;
}
Explication du code
int read_ADC(int channel)
{
if (channel < 0 || channel > 7) return -1;
unsigned char buffer[3];
buffer[0] = 1; // Bit de démarrage
buffer[1] = (8 + channel) << 4; // Mode simple et canal
buffer[2] = 0;
wiringPiSPIDataRW(SPI_CHANNEL, buffer, 3);
int result = ((buffer[1] & 3) << 8) | buffer[2];
return result;
}
Cette fonction lit une entrée analogique du MCP3008 sur le canal spécifié. Elle envoie une commande SPI de 3 octets et retourne une valeur numérique 10 bits comprise entre 0 et 1023.
int temperture()
{
int analogVal = read_ADC(0);
double Vr = 3.3 * analogVal / 1023.0; // Référence 3,3V pour MCP3008
double Rt = 10000.0 * Vr / (3.3 - Vr);
double temp = 1 / (((log(Rt / 10000.0)) / 3950.0) + (1 / (273.15 + 25.0)));
double cel = temp - 273.15;
double Fah = cel * 1.8 + 32;
printf("Celsius: %.2f C Fahrenheit: %.2f F\n", cel, Fah);
return (int)cel;
}
La fonction temperture() lit le signal analogique de la thermistance via MCP3008,
calcule la tension et la résistance, puis convertit en degrés Celsius et Fahrenheit en utilisant la formule de la thermistance (approximation Steinhart–Hart).
int motor(int level)
{
if (level == 0) {
digitalWrite(MotorEnable, LOW);
return 0;
}
if (level >= 4) {
level = 4;
}
digitalWrite(MotorEnable, HIGH);
softPwmWrite(MotorPin1, level * 25);
return level;
}
La fonction motor() contrôle la vitesse du ventilateur via PWM.
Le niveau varie de 0 à 4 : 0 éteint le ventilateur et chaque niveau augmente le rapport cyclique de 25 %.
void setup()
{
if (wiringPiSetup() == -1) {
printf("wiringPi setup failed!\n");
return;
}
if (wiringPiSPISetup(SPI_CHANNEL, SPI_SPEED) == -1) {
printf("SPI setup failed!\n");
return;
}
softPwmCreate(MotorPin1, 0, 100);
softPwmCreate(MotorPin2, 0, 100);
pinMode(MotorEnable, OUTPUT);
pinMode(BtnPin, INPUT);
}
La fonction setup() initialise WiringPi, configure le SPI,
met en place le PWM et configure les broches GPIO nécessaires au contrôle du moteur et à l’entrée du bouton.
int main(void)
{
setup();
int currentState, lastState = 0;
int level = 0;
int currentTemp, markTemp = 0;
while (1) {
currentState = digitalRead(BtnPin);
currentTemp = temperture();
if (currentTemp <= 0) continue;
if (currentState == 1 && lastState == 0) {
level = (level + 1) % 5;
markTemp = currentTemp;
delay(500);
}
lastState = currentState;
if (level != 0) {
if (currentTemp - markTemp <= -2) {
level = level - 1;
markTemp = currentTemp;
}
if (currentTemp - markTemp >= 2) {
level = level + 1;
markTemp = currentTemp;
}
}
level = motor(level);
}
return 0;
}
La fonction main() contient la boucle principale du programme :
Vérifie en continu l’état du bouton et lit la température actuelle.
À chaque appui sur le bouton, la vitesse du ventilateur augmente (cycle 0–4) et la température de référence est sauvegardée.
Si la température change de ±2 °C, la vitesse du ventilateur est ajustée automatiquement d’un niveau.
Appelle
motor(level)pour mettre à jour la sortie PWM selon le niveau actuel.
