3.1.5 Indicateur de Batterie

Note

../_images/mcp3008_and_adc0834.jpg

Selon la version de votre kit, identifiez si vous disposez d’un ADC0834 ou d’un MCP3008 et suivez la section correspondante.

Introduction

Dans ce projet, nous allons fabriquer un dispositif indicateur de batterie qui peut afficher visuellement le niveau de la batterie sur le bargraphe LED.

Avertissement

N’utilisez pas de composants de batterie dépassant 3,3 V pour éviter toute surcharge susceptible d’endommager la puce ou le Raspberry Pi.

Composants Nécessaires

Dans ce projet, nous avons besoin des composants suivants.

../_images/list_Battery_Indicator.png

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom

ÉLÉMENTS DANS CE KIT

LIEN

Kit Raphael

337

Raphael Kit

Vous pouvez également les acheter séparément à partir des liens ci-dessous.

INTRODUCTION DU COMPOSANT

LIEN D’ACHAT

Carte d’extension GPIO

ACHETER

Plaque d’expérimentation (Breadboard)

ACHETER

Fils de Liaison

ACHETER

Résistance

ACHETER

Graphique à barres LED

-

ADC0834

-

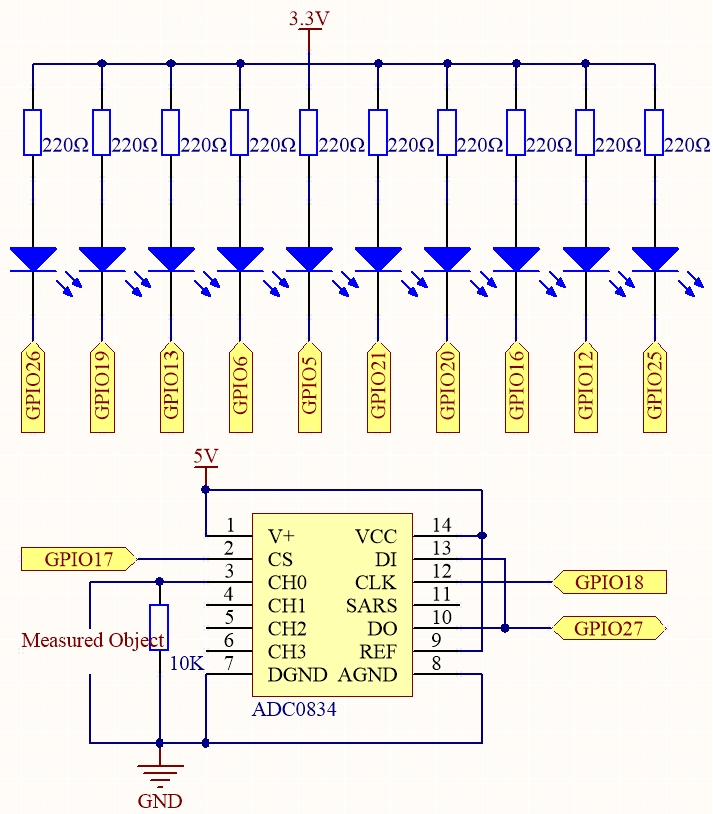

Schéma de Connexion

Nom T-Board

physique

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27

GPIO25

Pin 22

6

25

GPIO12

Pin 32

26

12

GPIO16

Pin 36

27

16

GPIO20

Pin 38

28

20

GPIO21

Pin 40

29

21

GPIO5

Pin 29

21

5

GPIO6

Pin 31

22

6

GPIO13

Pin 33

23

13

GPIO19

Pin 35

24

19

GPIO26

Pin 37

25

26
../_images/Schematic_three_one5.png

Procédures Expérimentales

Étape 1 : Construire le circuit.

../_images/image248.png

Étape 2 : Accédez au dossier du code.

cd ~/raphael-kit/c/3.1.5/

Étape 3 : Compiler le code.

gcc 3.1.5_BatteryIndicator.c -lwiringPi

Étape 4 : Exécuter le fichier exécutable.

sudo ./a.out

Après avoir exécuté le programme, connectez un fil de sortie au 3ème pin de l’ADC0834 et à la GND, puis reliez-les aux deux pôles d’une batterie. Vous verrez que les LED correspondantes sur le Bargraphe LED s’allument pour afficher le niveau de la batterie (plage de mesure : 0-5V).

Note

Si cela ne fonctionne pas après l’exécution, ou s’il y a un message d’erreur : « wiringPi.h: No such file or directory », veuillez vous référer à Installer et vérifier WiringPi.

Explication du Code

void LedBarGraph(int value){
    for(int i=0;i<10;i++){
        digitalWrite(pins[i],HIGH);
    }
    for(int i=0;i<value;i++){
        digitalWrite(pins[i],LOW);
    }
}

Cette fonction contrôle l’allumage ou l’extinction des 10 LED sur le Bargraphe LED. Nous attribuons d’abord un niveau élevé à ces 10 LED pour les éteindre, puis nous décidons combien de LED seront allumées en changeant la valeur analogique reçue.

int main(void)
{
    uchar analogVal;
    if(wiringPiSetup() == -1){ //when initialize wiring failed,print messageto screen
        printf("setup wiringPi failed !");
        return 1;
    }
    pinMode(ADC_CS,  OUTPUT);
    pinMode(ADC_CLK, OUTPUT);
    for(int i=0;i<10;i++){       //make led pins' mode is output
        pinMode(pins[i], OUTPUT);
        digitalWrite(pins[i],HIGH);
    }
    while(1){
        analogVal = get_ADC_Result(0);
        LedBarGraph(analogVal/25);
        delay(100);
    }
    return 0;
}

analogVal produit des valeurs (0-255) avec des variations de tension (0-5V), par exemple, si une tension de 3V est détectée sur une batterie, la valeur correspondante 152 s’affiche sur le voltmètre.

Les 10 LED sur le Bargraphe LED sont utilisées pour afficher les lectures de analogVal. 255/10=25, donc tous les 25 que la valeur analogique augmente, une LED supplémentaire s’allume, par exemple, si « analogVal=150 (environ 3V), il y a 6 LED allumées. »

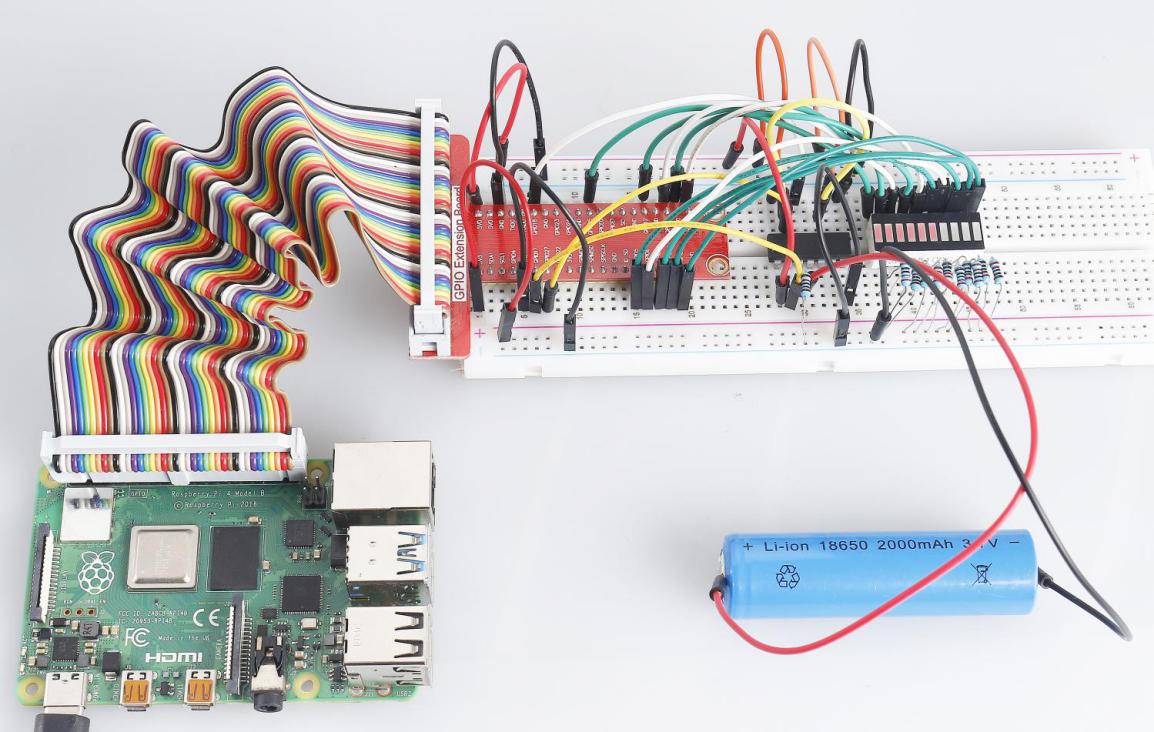

Photo du Phénomène

../_images/image249.jpeg
