4.1.7 Intelligenter Ventilator (MCP3008)

Bemerkung

Abhängig von Ihrer Kit-Version identifizieren Sie bitte, ob Sie ADC0834 oder MCP3008 haben, und fahren Sie mit dem entsprechenden Abschnitt fort.

Einführung

In diesem Projekt verwenden wir Motoren, Tasten und Thermistoren, um einen manuellen + automatischen intelligenten Ventilator zu bauen, dessen Windgeschwindigkeit einstellbar ist.

Benötigte Komponenten

In diesem Projekt benötigen wir die folgenden Komponenten.

Es ist auf jeden Fall bequem, ein komplettes Kit zu kaufen, hier ist der Link:

Name	ELEMENTE IN DIESEM KIT	LINK
Raphael Kit	337	Raphael Kit

Sie können diese Komponenten auch einzeln über die folgenden Links kaufen.

KOMPONENTENBESCHREIBUNG	KAUFLINK
GPIO Extension Board	KAUFEN
Steckbrett	KAUFEN
Jumper-Kabel	KAUFEN
Widerstand	KAUFEN
Stromversorgungsmodul	-
Thermistor	KAUFEN
L293D	-
MCP3008	-
Taste	KAUFEN
Gleichstrommotor	KAUFEN

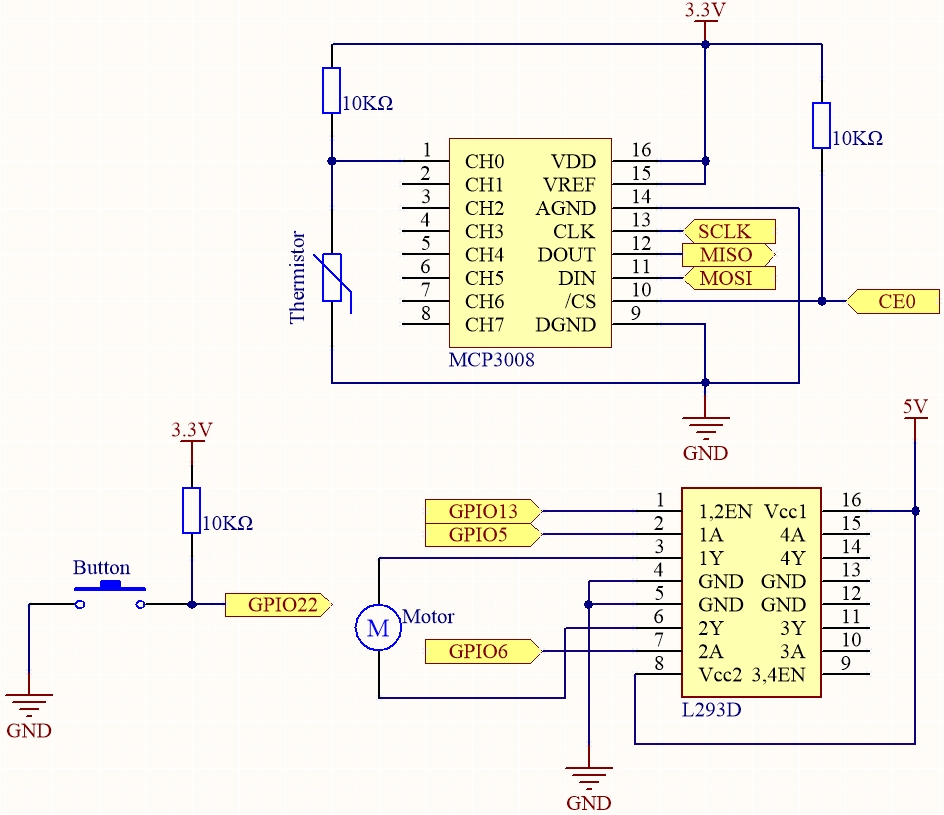

Schaltplan

T-Board Name	physical	wiringPi	BCM
SPICE0	Pin 24	10	8
SPIMOSI	Pin 19	12	10
SPIMISO	Pin 21	13	9
SPISCLK	Pin 23	14	11
GPIO22	Pin 15	3	22
GPIO5	Pin 29	21	5
GPIO6	Pin 31	22	6
GPIO13	Pin 33	23	13

Experimentelle Verfahren

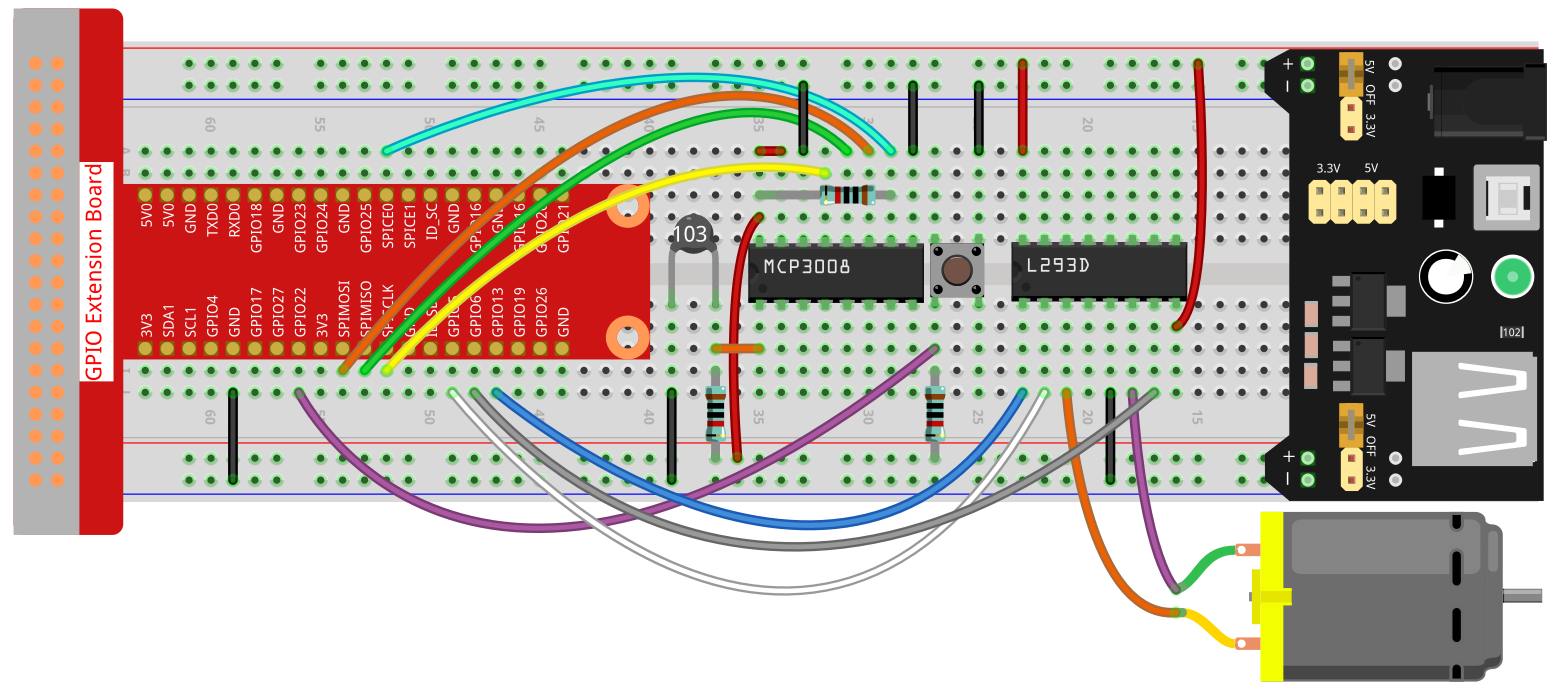

Schritt 1: Bauen Sie die Schaltung auf.

Bemerkung

Das Strommodul kann eine 9V-Batterie mit dem im Kit enthaltenen 9V-Batterieclip verwenden.

Schritt 2: Richten Sie die SPI-Schnittstelle ein und installieren Sie die spidev-Bibliothek (siehe SPI-Konfiguration für detaillierte Anweisungen). Wenn Sie diese Schritte bereits abgeschlossen haben, können Sie diesen Schritt überspringen.

Schritt 3: Wechseln Sie in den Ordner mit dem Code.

cd ~/raphael-kit/python-pi5

Schritt 4: Ausführen.

sudo python3 4.1.10-2_SmartFan_zero.py

Sobald der Code ausgeführt wird, starten Sie den Ventilator durch Drücken des Knopfes. Bei jedem Druck wird die Geschwindigkeit um eine Stufe erhöht oder verringert. Es gibt 5 Geschwindigkeitsstufen: 0~4. Wenn die 4. Stufe erreicht ist und Sie erneut drücken, stoppt der Ventilator mit 0 Windgeschwindigkeit.

Wenn sich die Temperatur um mehr als 2℃ ändert, erhöht oder verringert sich die Geschwindigkeit automatisch um eine Stufe.

Code

Bemerkung

Sie können den untenstehenden Code Ändern/Zurücksetzen/Kopieren/Ausführen/Stoppen. Vorher müssen Sie jedoch zum Quellcodepfad wie raphael-kit/python-pi5 wechseln. Nach dem Ändern des Codes können Sie ihn direkt ausführen, um das Ergebnis zu sehen.

#!/usr/bin/env python3

from gpiozero import Motor, Button
from time import sleep
import spidev
import math

# Initialisiere SPI für MCP3008
spi = spidev.SpiDev()
spi.open(0, 0)  # Bus 0, CE0 (GPIO8 / physical pin 24)
spi.max_speed_hz = 1000000  # 1 MHz

# Initialisiere GPIO-Pins für den Knopf und die Motorsteuerung
BtnPin = Button(22)  # GPIO22 (physikalischer Pin 15)
motor = Motor(forward=5, backward=6, enable=13)  # GPIO5, GPIO6, GPIO13

# Initialisiere Variablen zur Verfolgung der Motorgeschwindigkeit und Temperatur
level = 0
currentTemp = 0
markTemp = 0

def read_adc(channel):
    """
    Liest den analogen Wert vom MCP3008-Kanal (0–7).
    """
    if channel < 0 or channel > 7:
        return -1
    adc = spi.xfer2([1, (8 + channel) << 4, 0])
    value = ((adc[1] & 0x03) << 8) | adc[2]
    return value

def temperature():
    """
    Liest und berechnet die aktuelle Temperatur vom Sensor.
    Rückgabe:
        float: Die aktuelle Temperatur in Grad Celsius.
    """
    analogVal = read_adc(0)  # Thermistor an CH0 angeschlossen
    Vr = 3.3 * analogVal / 1023.0  # Für 3,3V-System
    Rt = 10000.0 * Vr / (3.3 - Vr)
    temp = 1 / (((math.log(Rt / 10000.0)) / 3950.0) + (1 / (273.15 + 25.0)))
    Cel = temp - 273.15
    return Cel

def motor_run(level):
    """
    Passt die Motordrehzahl basierend auf der angegebenen Stufe an.
    Argumente:
        level (int): gewünschte Motordrehzahlstufe.
    Rückgabe:
        int: Angepasste Motordrehzahlstufe.
    """
    if level == 0:
        motor.stop()
        return 0
    if level >= 4:
        level = 4
    motor.forward(speed=float(level / 4))
    return level

def changeLevel():
    """
    Ändert die Motordrehzahlstufe, wenn die Taste gedrückt wird, und aktualisiert die Referenztemperatur.
    """
    global level, currentTemp, markTemp
    print("Button gedrückt")
    level = (level + 1) % 5
    markTemp = currentTemp

# Verknüpfe die Tastenereignisfunktion
BtnPin.when_pressed = changeLevel

def main():
    """
    Hauptfunktion zur kontinuierlichen Überwachung und Reaktion auf Temperaturänderungen.
    """
    global level, currentTemp, markTemp
    markTemp = temperature()
    while True:
        currentTemp = temperature()
        if level != 0:
            if currentTemp - markTemp <= -2:
                level -= 1
                markTemp = currentTemp
            elif currentTemp - markTemp >= 2:
                if level < 4:
                    level += 1
                markTemp = currentTemp
        level = motor_run(level)
        sleep(0.2)

try:
    main()
except KeyboardInterrupt:
    motor.stop()
    spi.close()

Code-Erklärung

1. Importiert Bibliotheken für Motor- und Tastensteuerung, SPI-Kommunikation mit MCP3008 und mathematische Berechnungen. Die gpiozero-Bibliothek wird zur Steuerung von GPIO-Geräten verwendet, spidev für die SPI-Kommunikation mit dem MCP3008-ADC und math für Temperaturberechnungen.

   #!/usr/bin/env python3

   from gpiozero import Motor, Button
   from time import sleep
   import spidev
   import math


2. Initialisiert die SPI-Kommunikation auf Bus 0, Gerät 0 (CE0), der mit dem MCP3008-ADC-Chip verbunden ist.

   # Initialize SPI for MCP3008
   spi = spidev.SpiDev()
   spi.open(0, 0)  # Bus 0, CE0 (GPIO8 / physical pin 24)
   spi.max_speed_hz = 1000000  # 1 MHz


3. Richtet GPIO-Pin 22 als Tasten-Eingang ein und konfiguriert den Motor mit GPIO5 (vorwärts), GPIO6 (rückwärts) und GPIO13 (Enable). Deklariert außerdem globale Variablen zur Verfolgung von Motordrehzahlstufe und Temperatur.

   # Initialize GPIO pins for the button and motor control
   BtnPin = Button(22)  # GPIO22 (physical pin 15)
   motor = Motor(forward=5, backward=6, enable=13)  # GPIO5, GPIO6, GPIO13

   # Initialize variables to track the motor speed level and temperatures
   level = 0
   currentTemp = 0
   markTemp = 0


4. Definiert eine Funktion zum Lesen analoger Werte vom MCP3008 auf einem angegebenen Kanal über SPI. Der zurückgegebene Wert ist eine 10-Bit-Zahl (0–1023).

   def read_adc(channel):
       """
       Reads analog value from MCP3008 channel (0–7).
       """
       if channel < 0 or channel > 7:
           return -1
       adc = spi.xfer2([1, (8 + channel) << 4, 0])
       value = ((adc[1] & 0x03) << 8) | adc[2]
       return value


5. Definiert eine Funktion zum Lesen der Temperatur vom Thermistor, der an MCP3008-Kanal 0 angeschlossen ist. Sie wandelt den ADC-Wert in Spannung um, berechnet den Widerstand und konvertiert ihn anschließend mithilfe der Steinhart-Hart-Approximation in Grad Celsius.

   def temperature():
       """
       Reads and calculates the current temperature from the sensor.
       Returns:
           float: The current temperature in Celsius.
       """
       analogVal = read_adc(0)  # Assuming thermistor connected to CH0
       Vr = 3.3 * analogVal / 1023.0  # For 3.3V system
       Rt = 10000.0 * Vr / (3.3 - Vr)
       temp = 1 / (((math.log(Rt / 10000.0)) / 3950.0) + (1 / (273.15 + 25.0)))
       Cel = temp - 273.15
       return Cel


6. Eine Funktion zur Steuerung der Motordrehzahl basierend auf level (0–4). Der Motor stoppt bei Stufe 0, und bei Stufen 1–4 wird die PWM-Geschwindigkeit proportional eingestellt (z. B. Stufe 2 entspricht 50 % Geschwindigkeit).

   def motor_run(level):
       """
       Adjusts the motor speed based on the specified level.
       Args:
           level (int): Desired motor speed level.
       Returns:
           int: Adjusted motor speed level.
       """
       if level == 0:
           motor.stop()
           return 0
       if level >= 4:
           level = 4
       motor.forward(speed=float(level / 4))
       return level


7. Definiert eine Ereignisfunktion für die Taste, die die Motordrehzahlstufe zyklisch von 0 bis 4 erhöht und die Referenztemperatur aktualisiert.

   def changeLevel():
       """
       Changes the motor speed level when the button is pressed and updates the reference temperature.
       """
       global level, currentTemp, markTemp
       print("Button pressed")
       level = (level + 1) % 5
       markTemp = currentTemp

   # Bind the button press event to changeLevel function
   BtnPin.when_pressed = changeLevel


8. Die Hauptlogik liest kontinuierlich die Temperatur und vergleicht sie mit einem Referenzwert (markTemp). Wenn die Temperaturdifferenz ±2 °C beträgt, wird die Motordrehzahl entsprechend angepasst. Der Motor wird in jedem Zyklus aktualisiert, und eine kurze Verzögerung verhindert schnelle Umschaltungen.

   def main():
       """
       Main function to continuously monitor and respond to temperature changes.
       """
       global level, currentTemp, markTemp
       markTemp = temperature()
       while True:
           currentTemp = temperature()
           if level != 0:
               if currentTemp - markTemp <= -2:
                   level -= 1
                   markTemp = currentTemp
               elif currentTemp - markTemp >= 2:
                   if level < 4:
                       level += 1
                   markTemp = currentTemp
           level = motor_run(level)
           sleep(0.2)


9. Führt die Hauptfunktion in einem Try-Except-Block aus und stellt sicher, dass der Motor gestoppt und die SPI-Verbindung sauber geschlossen wird, wenn das Programm mit Ctrl+C unterbrochen wird.

   # Run the main function and handle KeyboardInterrupt
   try:
       main()
   except KeyboardInterrupt:
       motor.stop()
       spi.close()
