2.15 Due Tipi di Transistori
Questo kit è dotato di due tipi di transistori, S8550 e S8050, il primo è un PNP e il secondo un NPN. Sono molto simili nell’aspetto, quindi dobbiamo controllare attentamente le loro etichette. Quando un segnale di livello alto attraversa un transistor NPN, questo viene attivato. Un transistor PNP, invece, richiede un segnale di livello basso per essere gestito. Entrambi i tipi di transistor sono frequentemente utilizzati come interruttori senza contatto, proprio come in questo esperimento.
Utilizziamo un LED e un pulsante per capire come funziona un transistor!
Componenti Necessari
In questo progetto, abbiamo bisogno dei seguenti componenti.
È sicuramente conveniente acquistare un kit completo, ecco il link:
Nome |
ELEMENTI IN QUESTO KIT |
LINK |
|---|---|---|
Kepler Kit |
450+ |
Puoi anche acquistarli separatamente dai link sottostanti.
SN |
COMPONENTE |
QUANTITÀ |
LINK |
|---|---|---|---|
1 |
1 |
||
2 |
Cavo Micro USB |
1 |
|
3 |
1 |
||
4 |
Diversi |
||
5 |
3(220Ω, 1KΩ, 10KΩ) |
||
6 |
1 |
||
7 |
1 |
||
8 |
1(S8050/S8550) |

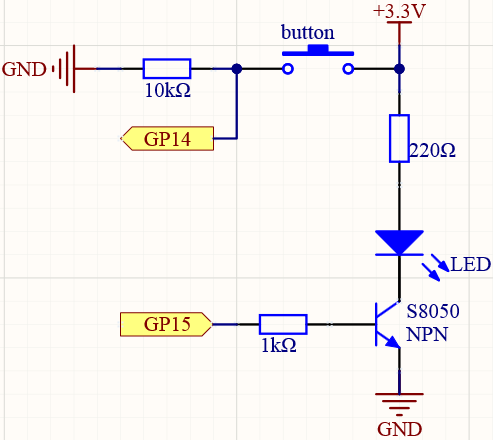

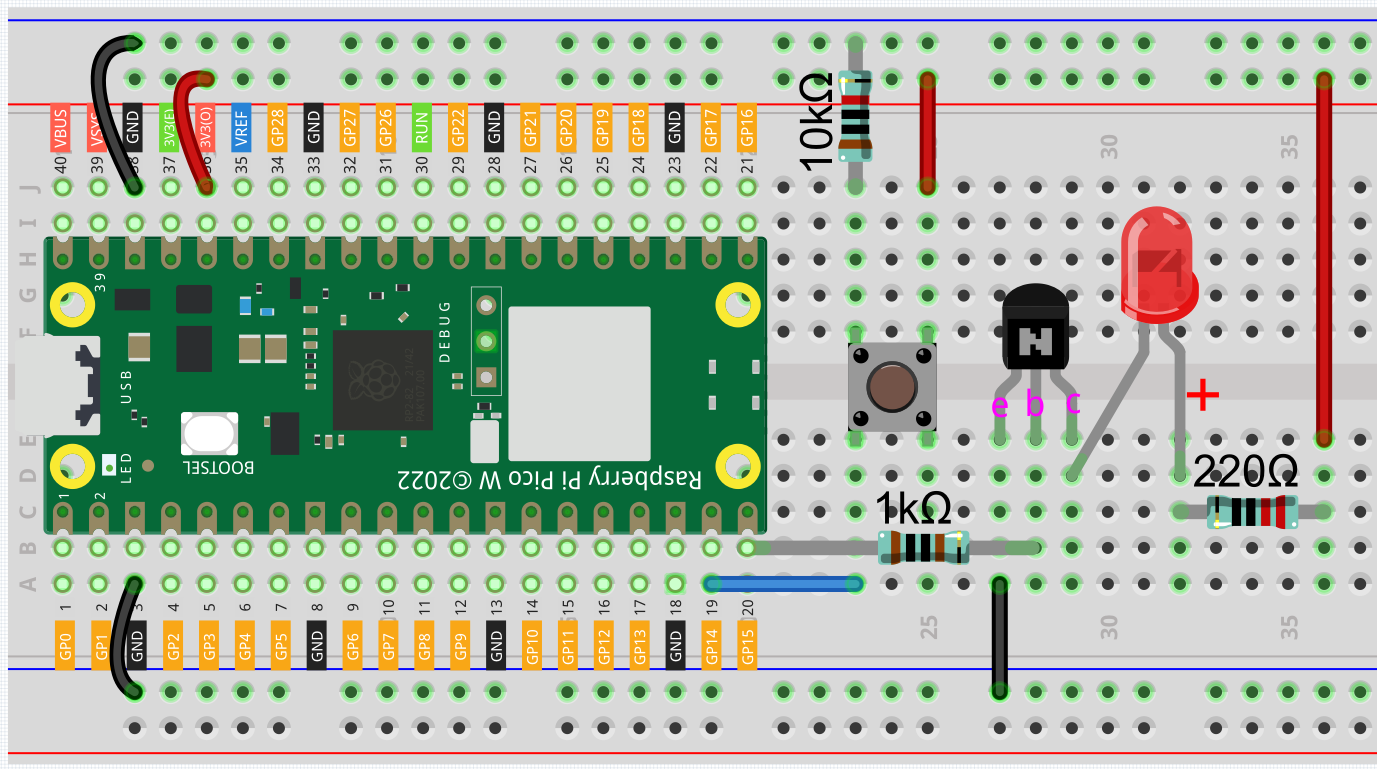

Connessione del transistor NPN (S8050)

In questo circuito, quando il pulsante viene premuto, GP14 diventa alto.
Programmare GP15 per emettere un segnale alto, dopo una resistenza limitatrice di corrente da 1k (per proteggere il transistor), permette al S8050 (transistor NPN) di condurre, consentendo così l’accensione del LED.

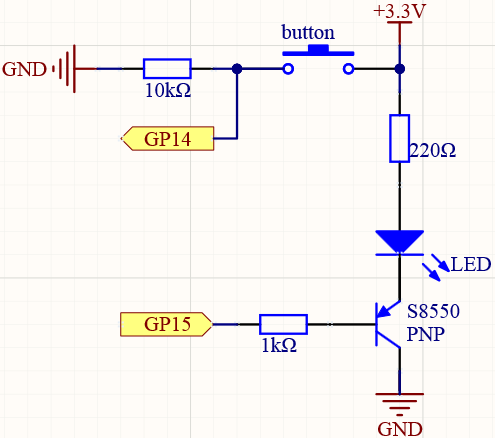

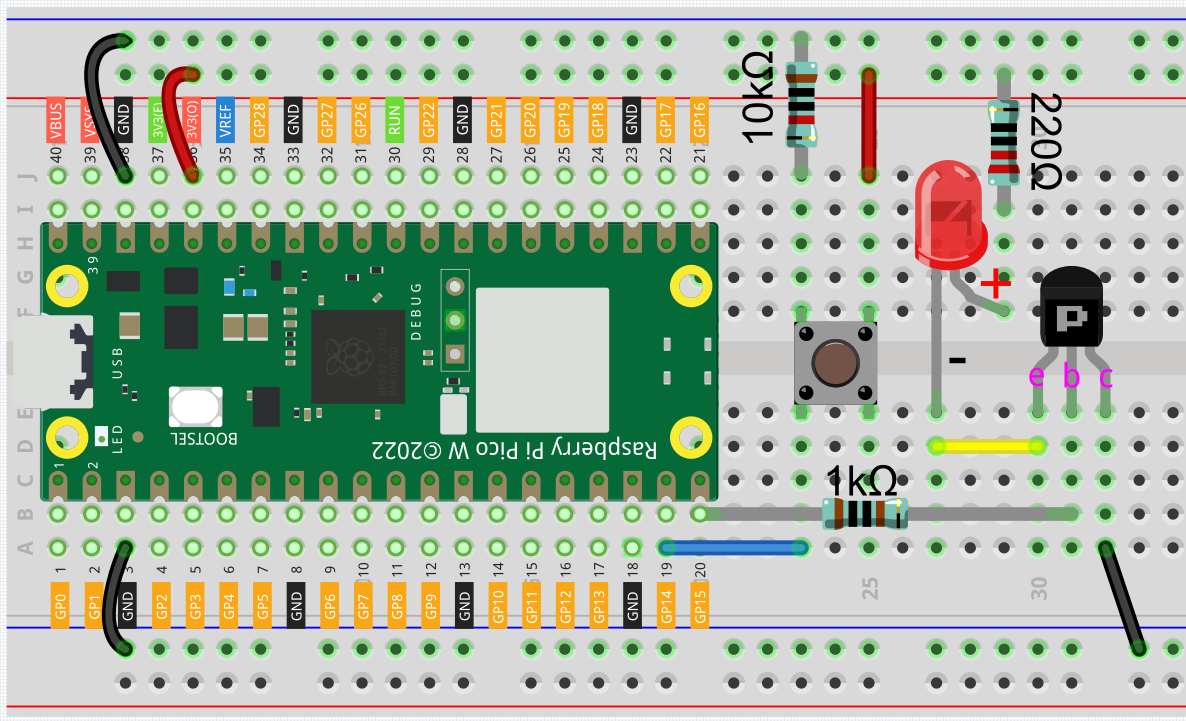

Connessione del transistor PNP (S8550)

In questo circuito, GP14 è basso di default e diventerà alto quando il pulsante viene premuto.
Programmare GP15 per emettere un segnale basso, dopo una resistenza limitatrice di corrente da 1k (per proteggere il transistor), permette al S8550 (transistor PNP) di condurre, consentendo così l’accensione del LED.
L’unica differenza che noterai tra questo circuito e il precedente è che nel circuito precedente il catodo del LED è collegato al collettore del S8050 (transistor NPN), mentre in questo è collegato all”emettitore del S8550 (transistor PNP).

Codice
Nota
Apri il file
2.15_transistor.pynel percorsokepler-kit-main/micropythono copia questo codice in Thonny, poi clicca su «Esegui Script Corrente» o semplicemente premi F5 per eseguirlo.Non dimenticare di selezionare l’interprete «MicroPython (Raspberry Pi Pico)» nell’angolo in basso a destra.
Per tutorial dettagliati, fai riferimento a Aprire ed Eseguire Codice Direttamente.
import machine
button = machine.Pin(14, machine.Pin.IN)
signal = machine.Pin(15, machine.Pin.OUT)
while True:
button_status = button.value()
if button_status== 1:
signal.value(1)
elif button_status == 0:
signal.value(0)
I due tipi di transistori possono essere controllati con lo stesso codice. Quando premiamo il pulsante, Pico W invierà un segnale di livello alto al transistor; quando lo rilasciamo, invierà un segnale di livello basso. Possiamo vedere che nei due circuiti si verificano fenomeni diametralmente opposti.
Il circuito che utilizza il S8050 (transistor NPN) si accenderà quando il pulsante viene premuto, il che significa che sta ricevendo un circuito di conduzione ad alto livello;
Il circuito che utilizza il S8550 (transistor PNP) si accenderà quando viene rilasciato, il che significa che sta ricevendo un circuito di conduzione a basso livello.
