2.5 Lettura del Valore del Pulsante

Questi pin hanno sia funzioni di input che di output, come indicato dal loro nome GPIO (General-purpose input/output). In precedenza, abbiamo utilizzato la funzione di output; in questo capitolo, utilizzeremo la funzione di input per leggere il valore del pulsante.

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome

ELEMENTI IN QUESTO KIT

LINK

Kepler Kit

450+

Kepler Ultimate Kit

Puoi anche acquistarli separatamente dai link sottostanti.

SN

COMPONENTE

QUANTITÀ

LINK

1

Introduzione al Pico W

1

ACQUISTA

2

Cavo Micro USB

1

3

Breadboard

1

ACQUISTA

4

Cavi Jumper

Diversi

ACQUISTA

5

Resistenza

1(10KΩ)

ACQUISTA

6

Pulsante

1

ACQUISTA

Schema

sch_button

Finché un lato del pin del pulsante è collegato a 3.3V e l’altro lato è collegato a GP14, quando il pulsante viene premuto, GP14 sarà alto. Tuttavia, quando il pulsante non è premuto, GP14 è in uno stato sospeso e può essere alto o basso. Per ottenere un livello basso stabile quando il pulsante non è premuto, GP14 deve essere ricollegato a GND attraverso una resistenza pull-down da 10K.

Cablaggio

wiring_button

Nota

Un pulsante a quattro pin ha la forma di una «H». I suoi due pin di sinistra o i due di destra sono collegati, il che significa che, quando attraversa il gap centrale, collega due metà di file con lo stesso numero di fila. (Ad esempio, nel mio circuito, E23 e F23 sono già collegati, così come E25 e F25).

Finché il pulsante non viene premuto, i pin di sinistra e di destra sono indipendenti l’uno dall’altro e la corrente non può fluire da un lato all’altro.

Codice

Nota

  • Apri il file 2.5_read_button_value.py nel percorso kepler-kit-main/micropython oppure copia questo codice in Thonny, quindi clicca su «Run Current Script» o semplicemente premi F5 per eseguirlo.

  • Non dimenticare di selezionare l’interprete «MicroPython (Raspberry Pi Pico)» nell’angolo in basso a destra.

  • Per tutorial dettagliati, fai riferimento a Aprire ed Eseguire Codice Direttamente.

import machine
import utime
button = machine.Pin(14, machine.Pin.IN)
while True:
    if button.value() == 1:
        print("You pressed the button!")
        utime.sleep(1)

Non appena il codice viene eseguito, la shell stampa «Hai premuto il pulsante!»

Modalità di Lavoro Pull-up

La parte successiva mostra il cablaggio e il codice quando si utilizza il pulsante in modalità pull-up.

sch_button_pullup

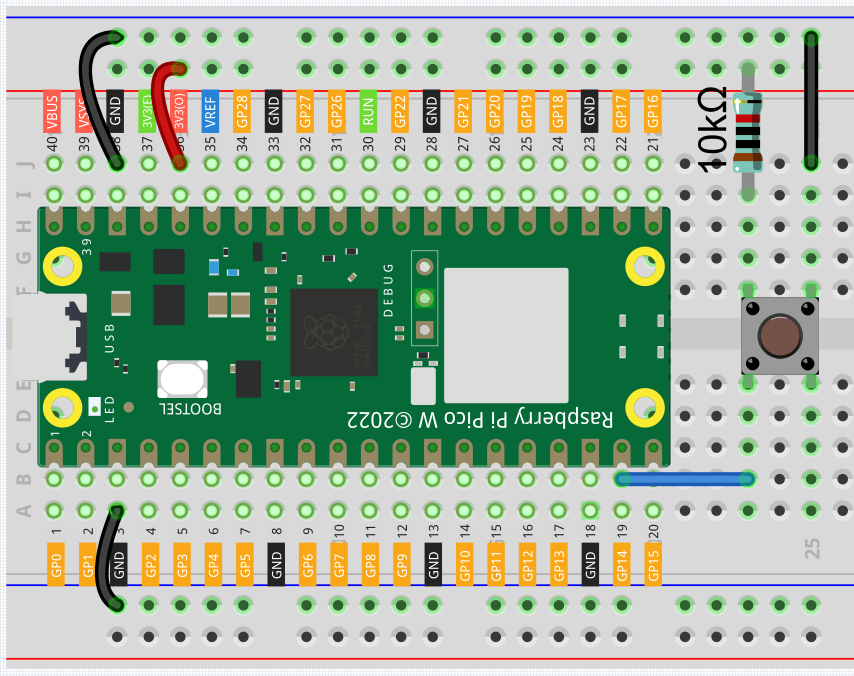

wiring_button_pullup

L’unica differenza che vedrai rispetto alla modalità pull-down è che la resistenza da 10K è collegata a 3.3V e il pulsante è collegato a GND, in modo che quando il pulsante viene premuto, GP14 ottiene un livello basso, il che è l’opposto del valore ottenuto in modalità pull-down. Quindi basta modificare questo codice in if button.value() == 0:.

Consulta anche il riferimento qui:
