2.3 Dissolvenza del LED

Finora, abbiamo utilizzato solo due segnali di uscita: livello alto e livello basso (anche chiamati ON e OFF), che sono definiti come uscita digitale. Tuttavia, nell’uso pratico, molti dispositivi non funzionano semplicemente con ON/OFF, ad esempio, per regolare la velocità di un motore o la luminosità di una lampada da tavolo. In passato, per raggiungere questo obiettivo, veniva utilizzato un potenziometro per regolare la resistenza, ma questo metodo è inaffidabile e inefficiente. Per risolvere questi problemi complessi, è stata sviluppata la modulazione a larghezza di impulso (PWM).

Un impulso è un’uscita digitale che contiene un livello alto e un livello basso. La larghezza dell’impulso può essere regolata cambiando la velocità di accensione e spegnimento.

Quando, in un breve periodo di tempo (ad esempio 20ms, che è il periodo di persistenza visiva per la maggior parte delle persone), accendiamo e spegniamo un LED ripetutamente, non noteremo che è stato spento, ma la luminosità della luce sarà leggermente inferiore. Durante questo periodo, più tempo il LED rimane acceso, più diventa luminoso. In altre parole, durante il ciclo, quanto più ampio è l’impulso, tanto maggiore è la «potenza del segnale elettrico» emessa dal microcontrollore. Questo è il modo in cui la PWM controlla la luminosità del LED (o la velocità del motore).

• Pulse-width modulation - Wikipedia

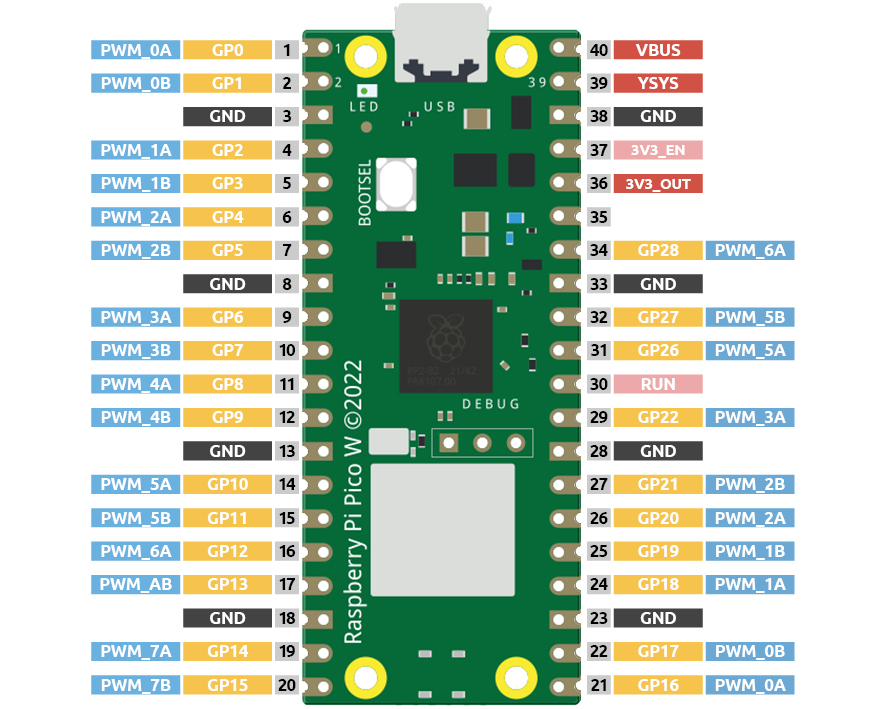

Ci sono alcuni punti da tenere a mente quando si utilizza la PWM con Pico W. Diamo un’occhiata a questa immagine.

Pico W supporta PWM su ogni pin GPIO, ma in realtà ci sono 16 uscite PWM indipendenti (invece di 30), distribuite tra GP0 e GP15 sulla sinistra, e il PWM delle GPIO a destra è identico a quello di sinistra.

È importante evitare di impostare lo stesso canale PWM per scopi diversi durante la programmazione. Ad esempio, GP0 e GP16 condividono entrambi il PWM_0A.

Proviamo a ottenere l’effetto di dissolvenza del LED dopo aver compreso queste informazioni.

• LED

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome	ELEMENTI IN QUESTO KIT	LINK
Kepler Kit	450+	Kepler Ultimate Kit

Puoi anche acquistarli separatamente dai link sottostanti.

SN	COMPONENTE	QUANTITÀ	LINK
1	Introduzione al Pico W	1	ACQUISTA
2	Cavo Micro USB	1
3	Breadboard	1	ACQUISTA
4	Cavi Jumper	Diversi	ACQUISTA
5	Resistenza	1(220Ω)	ACQUISTA
6	LED	1	ACQUISTA

Schema

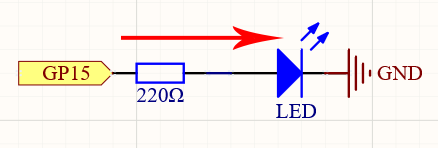

Questo progetto utilizza lo stesso circuito del primo progetto 2.1 Ciao, LED!, ma il tipo di segnale è diverso. Nel primo progetto, il GP15 emetteva direttamente livelli digitali alti e bassi (0&1) per accendere o spegnere i LED, mentre in questo progetto il GP15 emette un segnale PWM per controllare la luminosità del LED.

Cablaggio

Codice

Nota

• Apri il file 2.3_fading_led.py nel percorso kepler-kit-main/micropython oppure copia questo codice in Thonny, quindi clicca su «Run Current Script» o semplicemente premi F5 per eseguirlo.

• Non dimenticare di selezionare l’interprete «MicroPython (Raspberry Pi Pico)» nell’angolo in basso a destra.

• Per tutorial dettagliati, fai riferimento a Aprire ed Eseguire Codice Direttamente.

import machine
import utime

led = machine.PWM(machine.Pin(15))
led.freq(1000)

for brightness in range(0,65535,50):
    led.duty_u16(brightness)
    utime.sleep_ms(10)
led.duty_u16(0)

Il LED diventerà progressivamente più luminoso durante l’esecuzione del codice.

Come Funziona?

In questo esempio, cambiamo la luminosità del LED modificando il ciclo di lavoro dell’uscita PWM del GP15. Diamo un’occhiata a queste righe.

import machine
import utime

led = machine.PWM(machine.Pin(15))
led.freq(1000)

for brightness in range(0,65535,50):
    led.duty_u16(brightness)
    utime.sleep_ms(10)
led.duty_u16(0)

• led = machine.PWM(machine.Pin(15)) imposta il pin GP15 come uscita PWM.

• La linea led.freq(1000) serve per impostare la frequenza PWM, qui è impostata a 1000Hz, il che significa che un ciclo dura 1ms (1/1000).

• La linea led.duty_u16() è utilizzata per impostare il ciclo di lavoro, che è un intero a 16 bit (2^16=65536). Un valore di 0 indica un ciclo di lavoro del 0%, il che significa che ogni ciclo ha 0% di tempo per emettere un livello alto, cioè tutti gli impulsi sono spenti. Il valore 65535 indica un ciclo di lavoro del 100%, il che significa che l’intero impulso è acceso, e il risultato è “1”. Quando è 32768, accenderà metà impulso, quindi il LED sarà luminoso a metà rispetto al massimo.
