2.5 - Lectura del Valor de un Botón

Como su nombre indica, GPIO (entrada/salida de propósito general) es capaz de funcionar como pin de entrada y salida. En las lecciones anteriores usamos su función de salida; en este capítulo exploraremos su función de entrada para leer el valor de un botón.

• Botón

Componentes Necesarios

Para este proyecto, necesitamos los siguientes componentes.

Es muy conveniente adquirir un kit completo, aquí tienes el enlace:

Nombre	ITEMS EN ESTE KIT	LINK DE COMPRA
Kit Kepler	450+	Kepler Ultimate Kit

También puedes comprarlos por separado en los enlaces a continuación.

N°	INTRODUCCIÓN DEL COMPONENTE	CANTIDAD	LINK DE COMPRA
1	Conociendo el Pico W	1	COMPRAR
2	Cable Micro USB	1
3	Protoboard	1	COMPRAR
4	Cables de Puente (Jumpers)	Varios	COMPRAR
5	Resistor	1 (10KΩ)	COMPRAR
6	Botón	1	COMPRAR

Esquema

Un pin del botón está conectado a 3.3V, y el otro pin está conectado a GP14. De esta forma, cuando se presiona el botón, GP14 recibirá un nivel alto. Sin embargo, cuando el botón no se presiona, GP14 queda en un estado flotante y podría tener un nivel alto o bajo. Para obtener un nivel bajo estable cuando el botón no está presionado, GP14 debe estar conectado a GND a través de una resistencia pull-down de 10K.

Conexión

Nota

Podemos imaginar el botón de cuatro patas como un botón en forma de «H». Sus dos patas del lado izquierdo (o derecho) están conectadas entre sí, lo que significa que al cruzar la línea divisoria central, conecta ambas mitades de la misma fila (por ejemplo, en mi circuito, E23 y F23 están conectados, al igual que E25 y F25).

Antes de presionar el botón, los lados izquierdo y derecho están aislados, y la corriente no puede fluir de un lado al otro.

Código

Nota

• Puedes abrir el archivo 2.5_reading_button_value.ino en la ruta kepler-kit-main/arduino/2.5_reading_button_value.

• O copia este código en el Arduino IDE.

• No olvides seleccionar la placa (Raspberry Pi Pico) y el puerto correcto antes de hacer clic en el botón Upload.

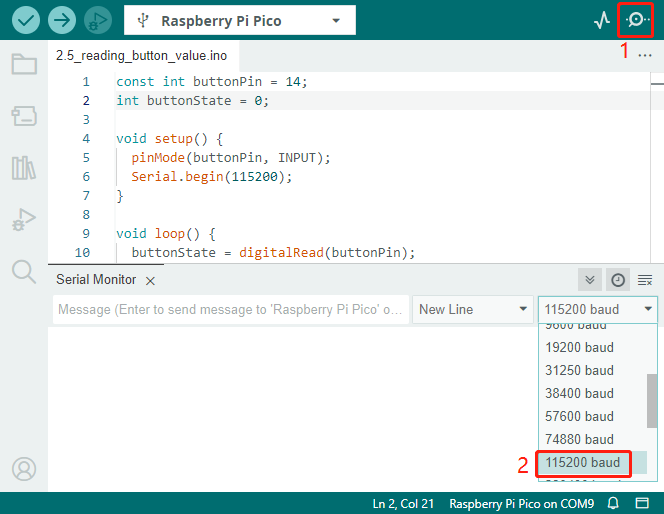

Después de ejecutar el código, haz clic en el ícono de la lupa en la esquina superior derecha del IDE de Arduino (Monitor Serial).

Ahora, cuando presiones el botón, el Monitor Serial imprimirá «¡Has presionado el botón!».

¿Cómo funciona?

Para habilitar el Monitor Serial, es necesario iniciar la comunicación serial en setup() y configurar la tasa de datos a 9600.

Serial.begin(115200);

• Serial

Para el botón, debemos configurar su modo en INPUT para poder leer sus valores.

pinMode(buttonPin, INPUT);

Lee el estado de buttonPin en loop() y asígnalo a la variable buttonState.

buttonState = digitalRead(buttonPin);

• digitalRead()

Si buttonState es HIGH, el LED parpadeará e imprimirá «¡Has presionado el botón!» en el Monitor Serial.

if (buttonState == HIGH) {
    Serial.println("You pressed the button!");
}

Modo de Funcionamiento Pull-up

A continuación, mostramos el cableado y código para el botón en modo pull-up. Prueba este modo también.

La única diferencia con el modo pull-down es que la resistencia de 10K se conecta a 3.3V y el botón a GND, de modo que al presionar el botón, GP14 recibirá un nivel bajo, siendo opuesto al valor obtenido en el modo pull-down. Por lo tanto, solo cambia este código a if (buttonState == LOW).
