2.12 - Siente la Luz

El fotorresistor es un dispositivo típico para entradas analógicas, y su uso es muy similar al de un potenciómetro. Su valor de resistencia depende de la intensidad de la luz: a mayor intensidad de luz, menor resistencia, y viceversa.

• Fotoresistor

Componentes necesarios

En este proyecto, necesitamos los siguientes componentes.

Es muy conveniente comprar un kit completo; aquí está el enlace:

Nombre	ITEMS EN ESTE KIT	LINK DE COMPRA
Kit Kepler	450+	Kepler Ultimate Kit

También puedes comprarlos por separado en los enlaces a continuación.

N°	INTRODUCCIÓN DEL COMPONENTE	CANTIDAD	LINK DE COMPRA
1	Conociendo el Pico W	1	COMPRAR
2	Cable Micro USB	1
3	Protoboard	1	COMPRAR
4	Cables de Puente (Jumpers)	Varios	COMPRAR
5	Resistor	1 (10KΩ)	COMPRAR
6	Fotoresistor	1	COMPRAR

Esquema

En este circuito, el resistor de 10K y el fotorresistor están conectados en serie, y la corriente que pasa por ellos es la misma. El resistor de 10K actúa como protección, y el pin GP28 lee el valor después de la conversión de voltaje del fotorresistor.

Cuando la luz se intensifica, la resistencia del fotorresistor disminuye, entonces su voltaje también disminuye, y el valor de GP28 también disminuirá. Si la luz es lo suficientemente fuerte, la resistencia del fotorresistor se acercará a 0, y el valor de GP28 será cercano a 0. En este punto, el resistor de 10K desempeña un rol protector para evitar un cortocircuito al impedir que se unan 3.3V y GND.

Si colocas la fotorresistencia en una situación oscura, el valor de GP28 aumentará. En una situación lo suficientemente oscura, la resistencia de la fotorresistencia será infinita y su voltaje estará cerca de 3.3V (la resistencia de 10K es despreciable), y el valor de GP28 estará cerca del valor máximo de 1023.

La fórmula de cálculo se muestra a continuación.

Valor Digital = (Voltaje Analógico / 3.3V) * 1023

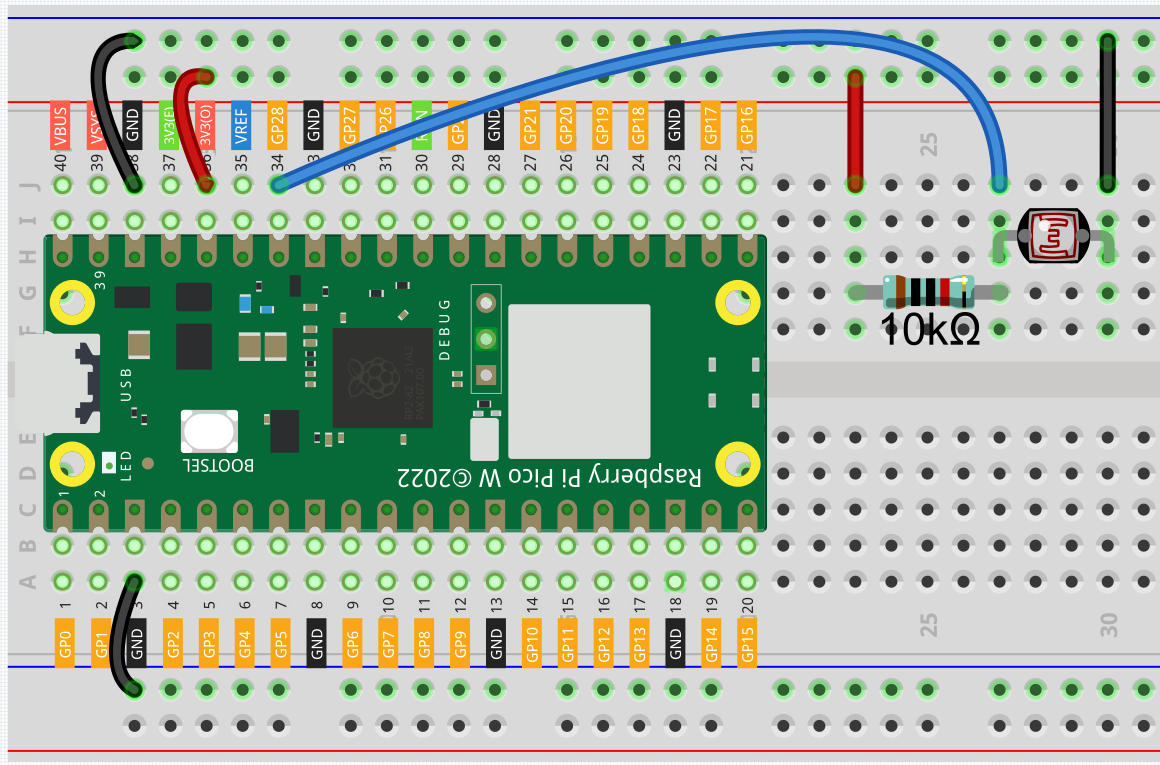

Conexión

Código

Nota

• Puedes abrir el archivo 2.12_feel_the_light.ino en la ruta kepler-kit-main/arduino/2.12_feel_the_light.

• O copiar este código en el IDE de Arduino.

• No olvides seleccionar la placa Raspberry Pi Pico y el puerto correcto antes de hacer clic en el botón Upload.

Después de ejecutar el programa, el Monitor Serial mostrará los valores del fotorresistor. Puedes iluminarlo con una linterna o cubrirlo con la mano para observar cómo cambia el valor.
