2.2 - Mostrar el Nivel

El primer proyecto consiste en hacer que un LED parpadee. En este proyecto, utilizaremos el LED Bar Graph, que está compuesto por 10 LEDs empaquetados en una carcasa plástica y se usa generalmente para mostrar niveles de potencia o volumen.

img_led_bar_pin

Componentes Necesarios

Para este proyecto, necesitamos los siguientes componentes.

Es muy conveniente adquirir un kit completo, aquí tienes el enlace:

Nombre

ITEMS EN ESTE KIT

LINK DE COMPRA

Kit Kepler

450+

Kepler Ultimate Kit

También puedes comprarlos por separado en los enlaces a continuación.

N°

INTRODUCCIÓN DEL COMPONENTE

CANTIDAD

LINK DE COMPRA

1

Conociendo el Pico W

1

COMPRAR

2

Cable Micro USB

1

3

Protoboard

1

COMPRAR

4

Cables de Puente (Jumpers)

Varios

COMPRAR

5

Resistor

10 (220Ω)

COMPRAR

6

Gráfico de Barra LED

1

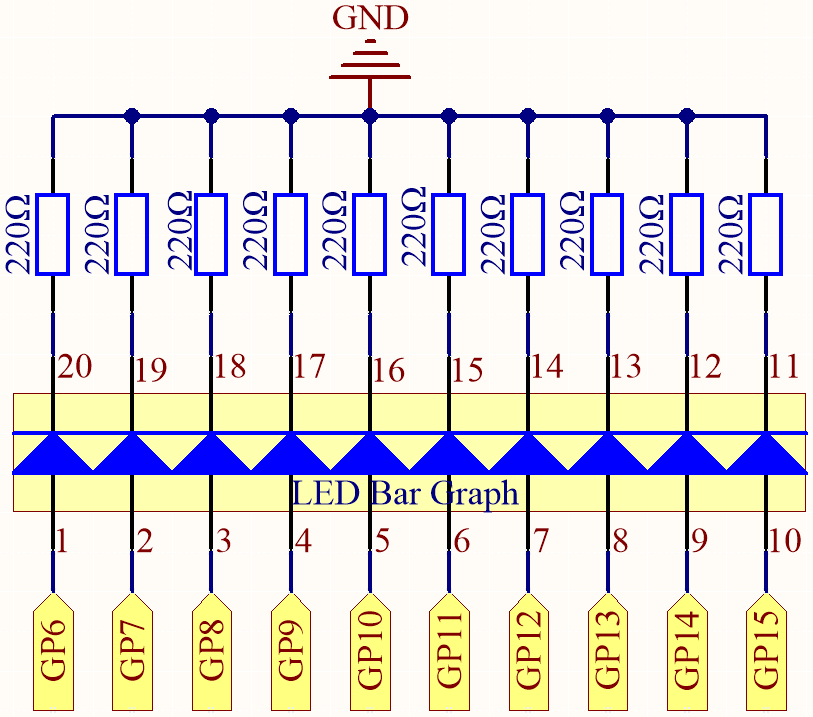

Esquema

sch_ledbar

El LED Bar Graph contiene 10 LEDs, cada uno de los cuales se puede controlar individualmente. Aquí, el ánodo de cada uno de los 10 LEDs está conectado a GP6~GP15, el cátodo está conectado a una resistencia de 220Ω y luego a GND.

Conexión

wiring_ledbar

Código

Nota

  • Puedes abrir el archivo 2.2_display_the_level.ino en la ruta kepler-kit-main/arduino/2.2_display_the_level.

  • O copia este código en el IDE de Arduino.

  • No olvides seleccionar la placa (Raspberry Pi Pico) y el puerto correcto antes de hacer clic en el botón Upload.

Cuando el programa se ejecuta, verás que los LEDs del LED Bar Graph se encienden y se apagan secuencialmente.

¿Cómo funciona?

Cada uno de los diez LEDs en el LED Bar necesita ser controlado por un pin, por lo que definimos estos diez pines.

En el setup(), el bucle for inicializa los pines 6~15 en modo de salida.

for(int i=6;i<=15;i++)
{
    pinMode(i,OUTPUT);
}

En el loop(), el bucle for hace que el LED parpadee (enciende por 0.5s y luego apaga por 0.5s) de forma secuencial.

for(int i=6;i<=15;i++)
{
    digitalWrite(i,HIGH);
    delay(500);
    digitalWrite(i,LOW);
    delay(500);
}
