3.1.10 Alarme Manuelle

Introduction

Dans ce projet, nous allons créer un dispositif d’alarme manuel. Vous pouvez remplacer l’interrupteur à bascule par une thermistance ou un capteur photosensible pour en faire une alarme de température ou de luminosité.

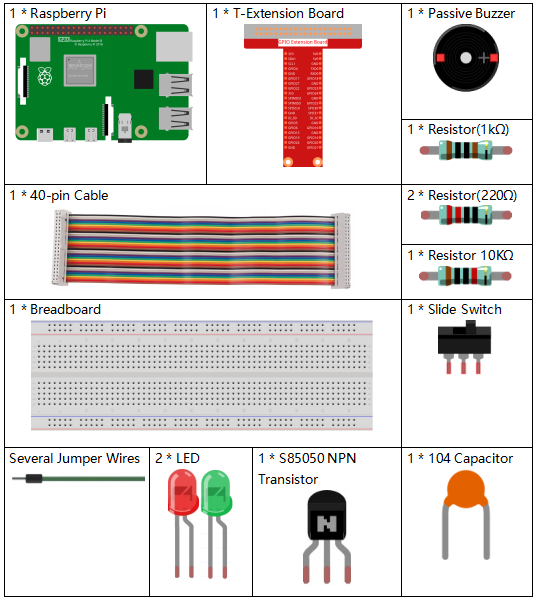

Composants

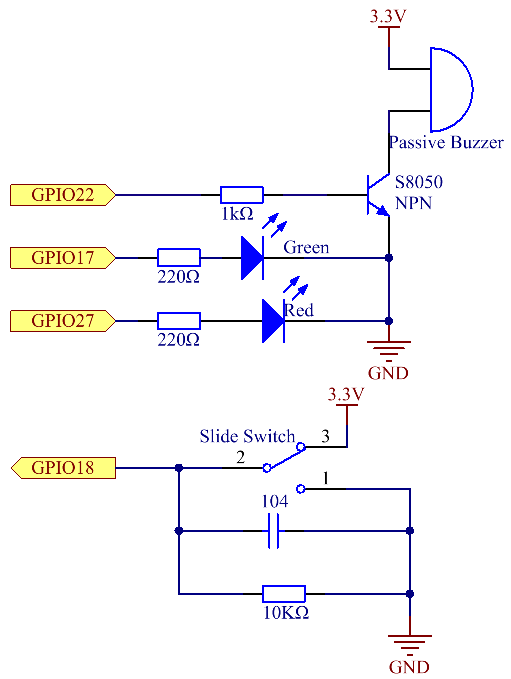

Schéma de Câblage

T-Board Name	physical	wiringPi	BCM
GPIO17	Pin 11	0	17
GPIO18	Pin 12	1	18
GPIO27	Pin 13	2	27
GPIO22	Pin 15	3	22

Procédures Expérimentales

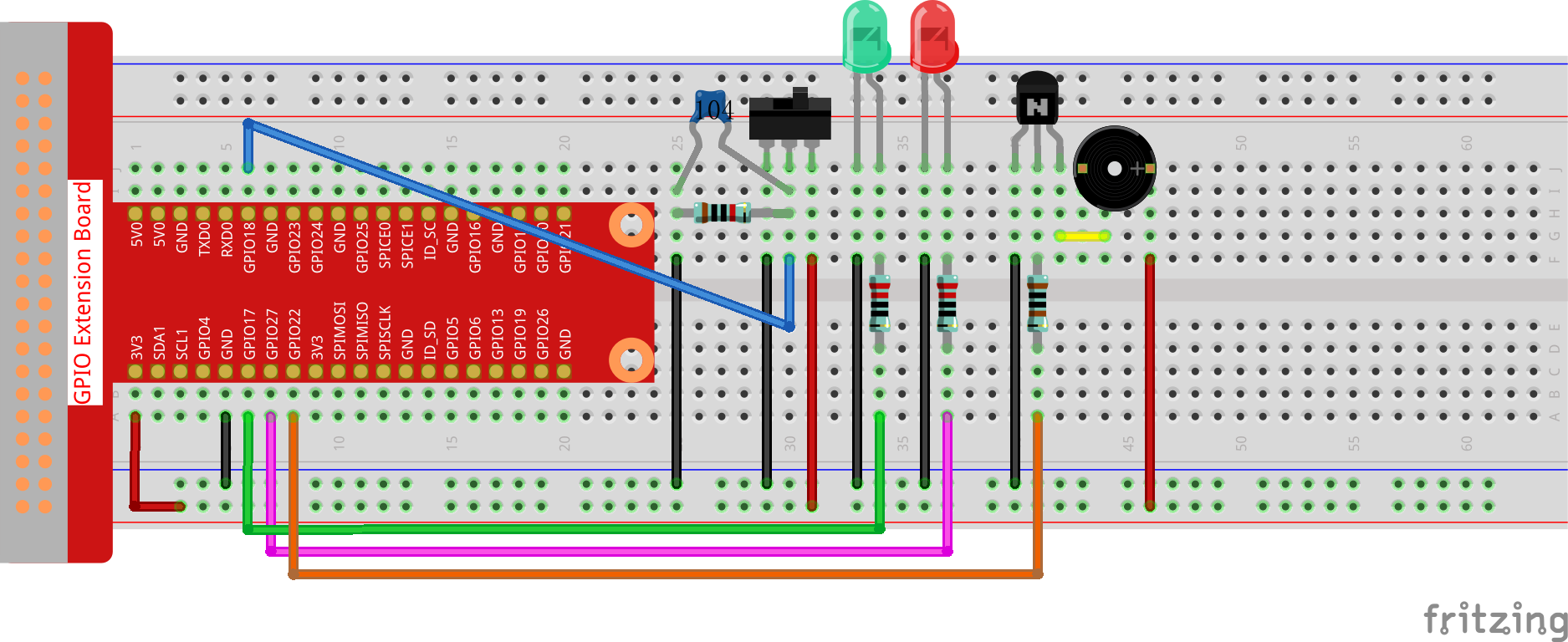

Étape 1 : Montez le circuit.

Étape 2 : Changez de répertoire.

cd ~/davinci-kit-for-raspberry-pi/c/3.1.10/

Étape 3 : Compilez le code.

gcc 3.1.10_AlarmBell.c -lwiringPi -lpthread

Étape 4 : Exécutez le fichier compilé.

sudo ./a.out

Lorsque le programme démarre, basculez l’interrupteur vers la droite et le buzzer émettra un son d’alarme. En même temps, les LED rouge et verte clignoteront à une certaine fréquence.

Note

Si cela ne fonctionne pas après l’exécution, ou s’il y a un message d’erreur indiquant « wiringPi.h : Aucun fichier ou répertoire de ce type », veuillez consulter Le code C ne fonctionne pas ?.

Explication du Code

#include <pthread.h>

Dans ce code, nous utilisons la nouvelle bibliothèque pthread.h, qui est un ensemble de bibliothèques de threads permettant de réaliser le multithreading. Nous ajoutons le paramètre -lpthread lors de la compilation pour permettre le fonctionnement indépendant de la LED et du buzzer.

void *ledWork(void *arg){
    while(1)
    {
        if(flag==0){
            pthread_exit(NULL);
        }
        digitalWrite(ALedPin,HIGH);
        delay(500);
        digitalWrite(ALedPin,LOW);
        digitalWrite(BLedPin,HIGH);
        delay(500);
        digitalWrite(BLedPin,LOW);
    }
}

La fonction ledWork() configure l’état de fonctionnement des deux LEDs : elle allume la LED verte pendant 0,5 seconde, puis l’éteint, et fait de même pour la LED rouge.

void *buzzWork(void *arg){
    while(1)
    {
        if(flag==0){
            pthread_exit(NULL);
        }
        if((note>=800)||(note<=130)){
            pitch = -pitch;
        }
        note=note+pitch;
        softToneWrite(BeepPin,note);
        delay(10);
    }
}

La fonction buzzWork() configure l’état de fonctionnement du buzzer. Ici, nous définissons une fréquence entre 130 et 800, qui augmente ou diminue avec un intervalle de 10 millisecondes.

void on(){
    flag = 1;
    if(softToneCreate(BeepPin) == -1){
        printf("setup softTone failed !");
        return;
    }
    pthread_t tLed;
    pthread_create(&tLed,NULL,ledWork,NULL);
    pthread_t tBuzz;
    pthread_create(&tBuzz,NULL,buzzWork,NULL);
}

Dans la fonction on() :

Définition de la variable flag=1 pour indiquer que le thread de contrôle est actif.
Création d’une broche de tonalité contrôlée par logiciel BeepPin.
Création de deux threads distincts pour que la LED et le buzzer puissent fonctionner en même temps.

pthread_t tLed : Déclaration d’un thread nommé tLed.

pthread_create(&tLed, NULL, ledWork, NULL) : Création du thread avec le prototype suivant :

int pthread_create(pthread_t *restrict tidp, const pthread_attr_t *restrict_attr, void*（start_rtn)(void), void *restrict arg);

Valeur de retour

Si la création est réussie, retourne "0" ; sinon, retourne le code d’erreur "-1".

Paramètres

Le premier paramètre est un pointeur vers l’identifiant du thread.
Le second paramètre est utilisé pour définir les attributs du thread.
Le troisième paramètre est l’adresse de démarrage de la fonction du thread.
Le dernier paramètre est celui qui exécute la fonction.

void off(){
    flag = 0;
    softToneStop(BeepPin);
    digitalWrite(ALedPin,LOW);
    digitalWrite(BLedPin,LOW);
}

La fonction off() définit flag=0 afin de sortir des threads ledWork et buzzWork, puis arrête le buzzer et les LEDs.

int main(){
    setup();
    int lastState = 0;
    while(1){
        int currentState = digitalRead(switchPin);
        if ((currentState == 1)&&(lastState==0)){
            on();
        }
        else if((currentState == 0)&&(lastState==1)){
            off();
        }
        lastState=currentState;
    }
    return 0;
}

La fonction main() contient l’ensemble du processus du programme : elle lit d’abord la valeur de l’interrupteur coulissant ; si celui-ci est basculé vers la droite (la lecture est 1), la fonction on() est appelée, le buzzer est activé et les LEDs rouge et verte clignotent. Sinon, le buzzer et les LEDs s’éteignent.
