3.1.5 Indicateur de Batterie

Note

Selon la version de votre kit, identifiez si vous disposez du ADC0834 ou du MCP3008 et suivez la section correspondante.

Introduction

Dans ce cours, nous allons créer un indicateur de batterie capable d’afficher visuellement le niveau de charge sur le bargraphe LED.

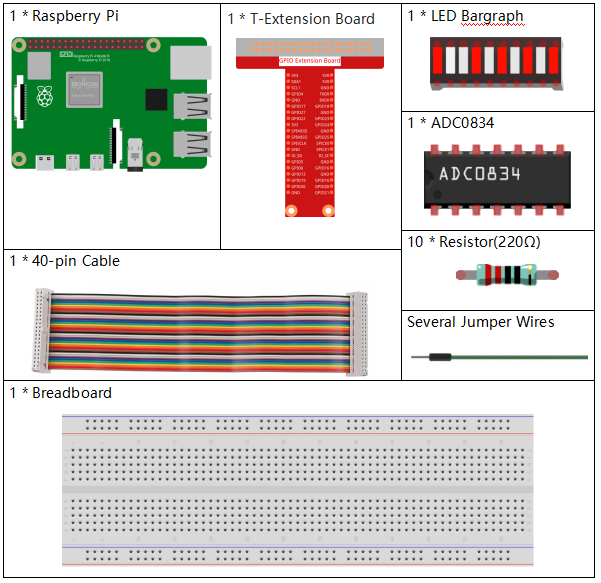

Composants

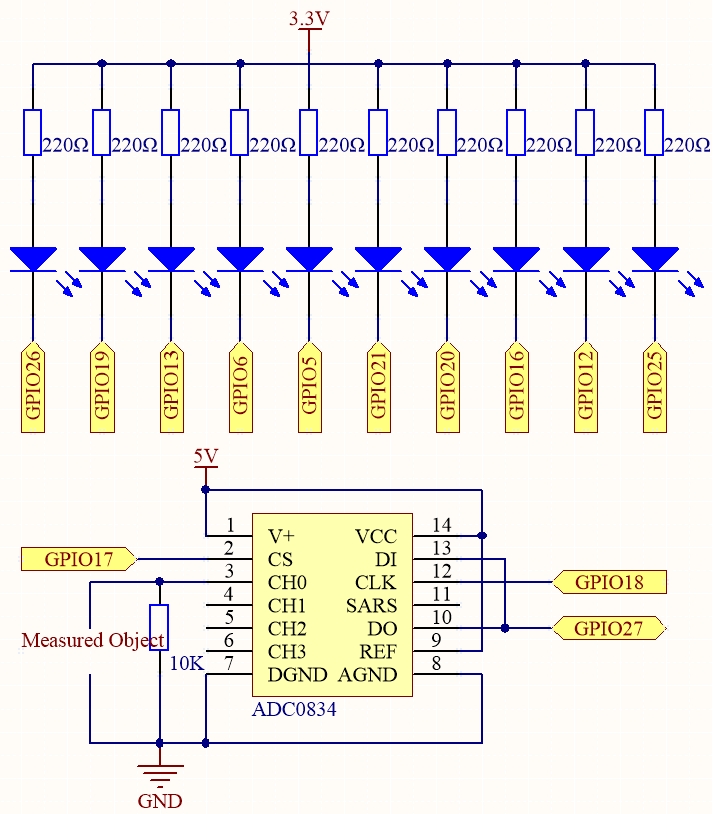

Schéma de câblage

T-Board Name	physical	wiringPi	BCM
GPIO17	Pin 11	0	17
GPIO18	Pin 12	1	18
GPIO27	Pin 13	2	27
GPIO25	Pin 22	6	25
GPIO12	Pin 32	26	12
GPIO16	Pin 36	27	16
GPIO20	Pin 38	28	20
GPIO21	Pin 40	29	21
GPIO5	Pin 29	21	5
GPIO6	Pin 31	22	6
GPIO13	Pin 33	23	13
GPIO19	Pin 35	24	19
GPIO26	Pin 37	25	26

Procédures expérimentales

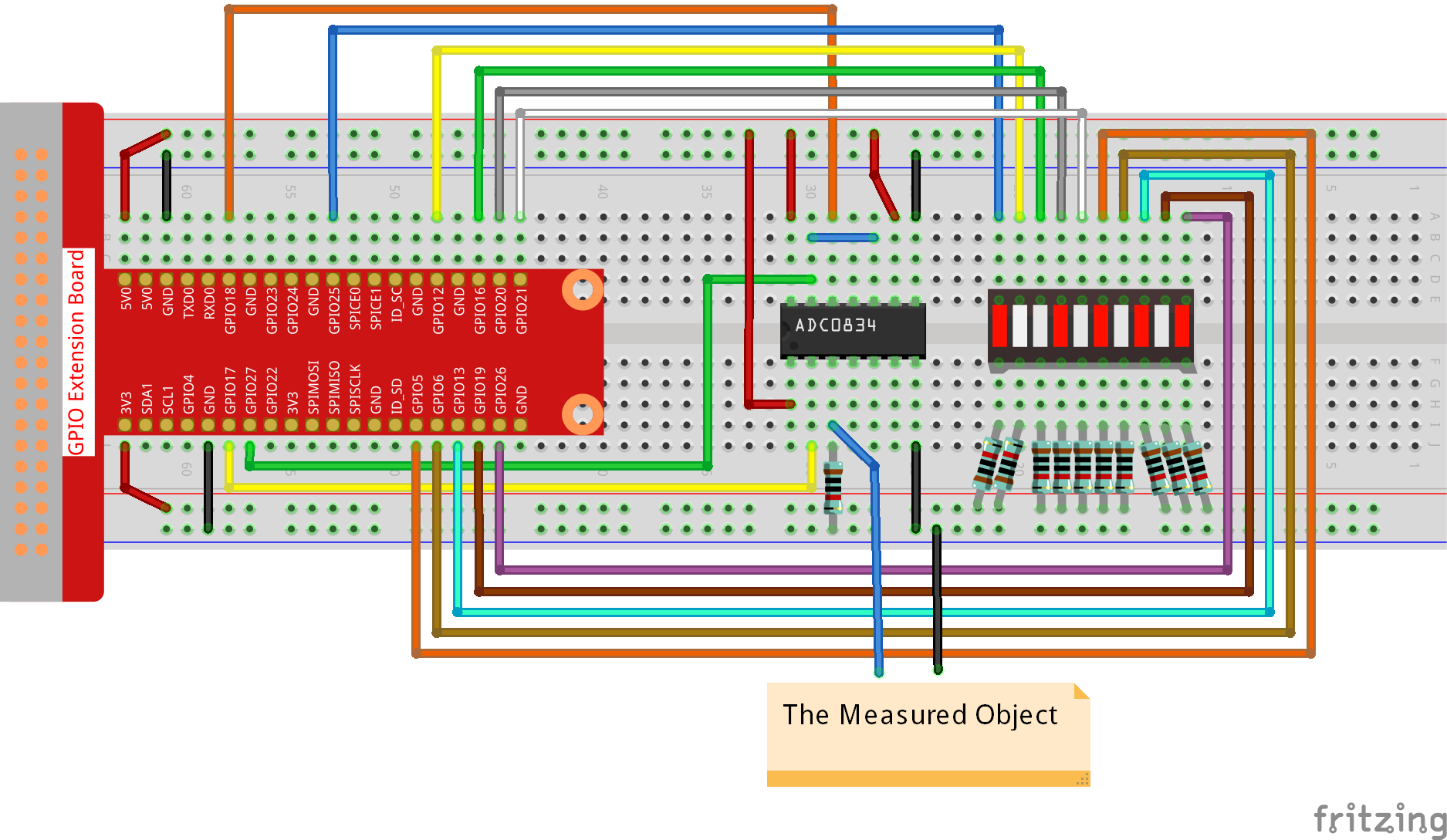

Étape 1 : Construisez le circuit.

Étape 2 : Accédez au dossier du code.

cd ~/davinci-kit-for-raspberry-pi/c/3.1.5/

Étape 3 : Compilez le code.

gcc 3.1.5_BatteryIndicator.c -lwiringPi

Étape 4 : Exécutez le fichier exécutable.

sudo ./a.out

Lorsque le programme est lancé, connectez le 3e broche de l’ADC0834 et le GND séparément à chaque pôle de la batterie. Le bargraphe LED affichera le niveau de la batterie correspondant (plage de mesure : 0-5V).

Note

Si cela ne fonctionne pas après l’exécution, ou s’il y a un message d’erreur indiquant : « wiringPi.h : Aucun fichier ou répertoire de ce type », veuillez consulter Le code C ne fonctionne pas ?.

Explication du Code

void LedBarGraph(int value){
    for(int i=0;i<10;i++){
        digitalWrite(pins[i],HIGH);
    }
    for(int i=0;i<value;i++){
        digitalWrite(pins[i],LOW);
    }
}

Cette fonction contrôle l’allumage ou l’extinction des 10 LEDs du bargraphe. Initialement, les 10 LEDs sont éteintes (niveau HIGH), puis le nombre de LEDs allumées est déterminé en fonction de la valeur analogique reçue.

int main(void)
{
    uchar analogVal;
    if(wiringPiSetup() == -1){ //when initialize wiring failed,print messageto screen
        printf("setup wiringPi failed !");
        return 1;
    }
    pinMode(ADC_CS,  OUTPUT);
    pinMode(ADC_CLK, OUTPUT);
    for(int i=0;i<10;i++){       //make led pins' mode is output
        pinMode(pins[i], OUTPUT);
        digitalWrite(pins[i],HIGH);
    }
    while(1){
        analogVal = get_ADC_Result(0);
        LedBarGraph(analogVal/25);
        delay(100);
    }
    return 0;
}

analogVal génère des valeurs (0-255) en fonction des variations de tension (0-5V). Par exemple, si une batterie de 3V est détectée, la valeur correspondante de 152 est affichée sur le voltmètre.

Les 10 LEDs du bargraphe sont utilisées pour afficher les lectures de analogVal. 255/10=25, donc chaque augmentation de 25 du analogVal allume une LED supplémentaire. Par exemple, si analogVal = 150 (environ 3V), 6 LEDs seront allumées.
