6.2 Dados Digitales

Aquí utilizamos un botón, un display de 7 segmentos y el 74hc595 para hacer un dado electrónico. Cada vez que se presiona el botón, se genera un número aleatorio del 1 al 6 y se muestra en el Display de 7 segmentos.

Componentes Necesarios

Para este proyecto, necesitamos los siguientes componentes.

Comprar un kit completo es definitivamente conveniente, aquí está el enlace:

Nombre	ELEMENTOS DE ESTE KIT	ENLACE
3 in 1 Starter Kit	380+	3 in 1 Starter Kit

También puedes comprarlos por separado en los siguientes enlaces.

INTRODUCCIÓN DEL COMPONENTE	ENLACE DE COMPRA
Placa SunFounder R3	COMPRAR
Protoboard	COMPRAR
Cables Puente	COMPRAR
Resistencia	COMPRAR
Botón	COMPRAR
74HC595	COMPRAR
Display de 7 Segmentos	COMPRAR

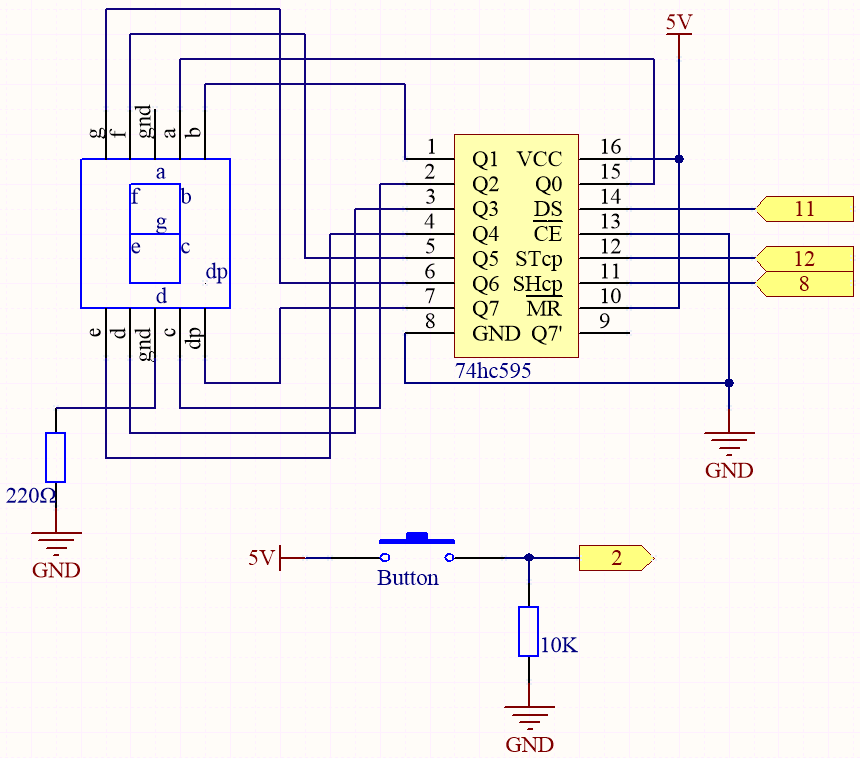

Esquemático

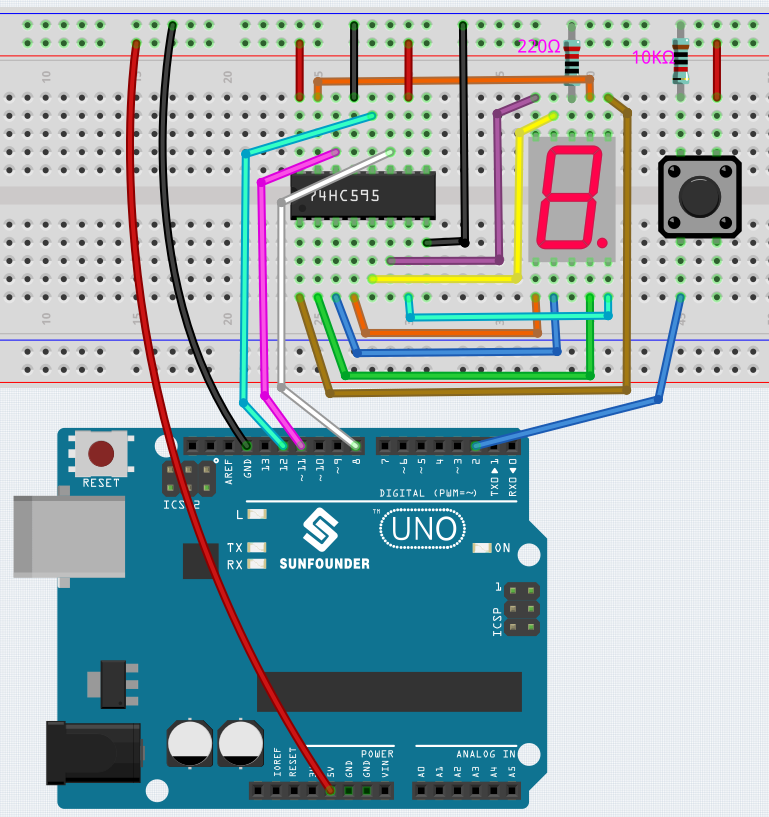

Cableado

Código

Nota

• Abre el archivo 6.2.electronic_dice.ino en la ruta 3in1-kit\basic_project\6.2.electronic_dice.

• O copia este código en Arduino IDE.

• O sube el código a través del Arduino Web Editor.

Cuando el código se haya cargado con éxito, el Display de 7 segmentos mostrará del 0-7 en un desplazamiento rápido, y cuando presiones el botón, mostrará un número aleatorio y dejará de desplazarse. El desplazamiento del display comienza nuevamente cuando presionas el botón otra vez.

¿Cómo funciona?

Este proyecto se basa en 5.10 ShiftOut(Display de Segmentos) con un botón para iniciar/pausar el desplazamiento en el Display de 7 segmentos.

1. Inicializa cada pin y lee el valor del botón.

   void setup ()
   {
       ...
       attachInterrupt(digitalPinToInterrupt(buttonPin), rollDice, FALLING);
   }


   • Aquí se utiliza la interrupción para leer el estado del botón. El valor predeterminado de buttonPin es bajo, que cambia de bajo a alto cuando se presiona el botón.

   • rollDice representa la función que se llamará cuando se active la interrupción, se utiliza para alternar el valor de la variable state.

   • FALLING significa que la interrupción se activa cuando el buttonPin pasa de bajo a alto.

2. Cuando la variable state es 0, se llama a la función showNumber() para hacer que el Display de 7 segmentos muestre aleatoriamente un número entre 1 y 7.

   void loop()
   {
       if (state == 0) {
           showNumber((int)random(1, 7));
           delay(50);
       }
   }


3. Acerca de la función rollDice().

   void rollDice() {
       state = !state;
   }


   Cuando se llama a esta función, alterna el valor de state, como 1 la última vez y 0 esta vez.

4. Acerca de la función showNumber().

   void showNumber(int num) {
       digitalWrite(STcp, LOW); //ground ST_CP and hold low for as long as you are transmitting
       shiftOut(DS, SHcp, MSBFIRST, datArray[num]);
       //return the latch pin high to signal chip that it
       //no longer needs to listen for information
       digitalWrite(STcp, HIGH); //pull the ST_CPST_CP to save the data
   }


   Este es el código dentro de loop() en el proyecto 5.10 ShiftOut(Display de Segmentos) en la función showNumber().
