6.1 Arreglo Fotosensible

Un fotoresistor o célula fotoeléctrica es una resistencia variable controlada por luz. La resistencia de un fotoresistor disminuye con el aumento de la intensidad de luz incidente; en otras palabras, muestra fotoconductividad. Un fotoresistor puede aplicarse en circuitos detectores sensibles a la luz, y en circuitos de conmutación activados por luz y oscuridad.

La resistencia de un fotoresistor cambia con la intensidad de luz incidente. Si la intensidad de luz aumenta, la resistencia disminuye; si disminuye, la resistencia aumenta. En este experimento, utilizaremos ocho LED para mostrar la intensidad de la luz. Cuanto mayor sea la intensidad de luz, más LED se iluminarán. Cuando la intensidad de luz sea suficientemente alta, todos los LED estarán encendidos. Cuando no haya luz, todos los LED se apagarán.

Componentes Necesarios

Para este proyecto, necesitamos los siguientes componentes.

Comprar un kit completo es definitivamente conveniente, aquí está el enlace:

Nombre

ELEMENTOS DE ESTE KIT

ENLACE

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

También puedes comprarlos por separado en los siguientes enlaces.

INTRODUCCIÓN DEL COMPONENTE

ENLACE DE COMPRA

Placa SunFounder R3

COMPRAR

Protoboard

COMPRAR

Cables Puente

COMPRAR

Resistencia

COMPRAR

LED

COMPRAR

Fotoresistor

COMPRAR

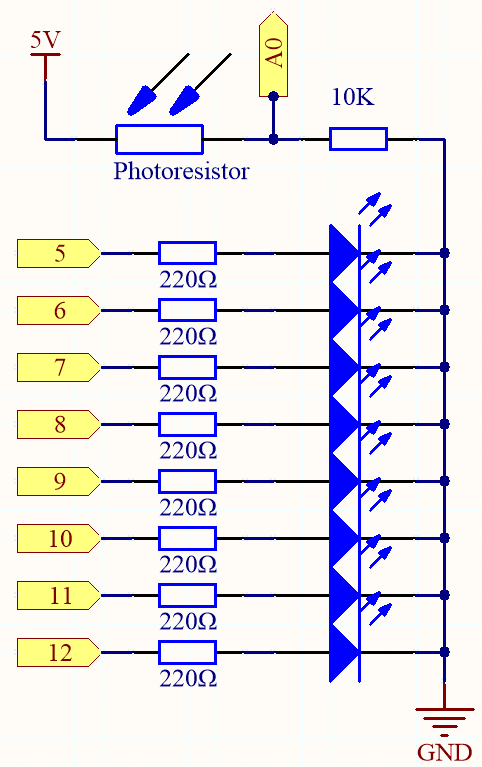

Esquemático

../_images/circuit_6.1_light_led.png

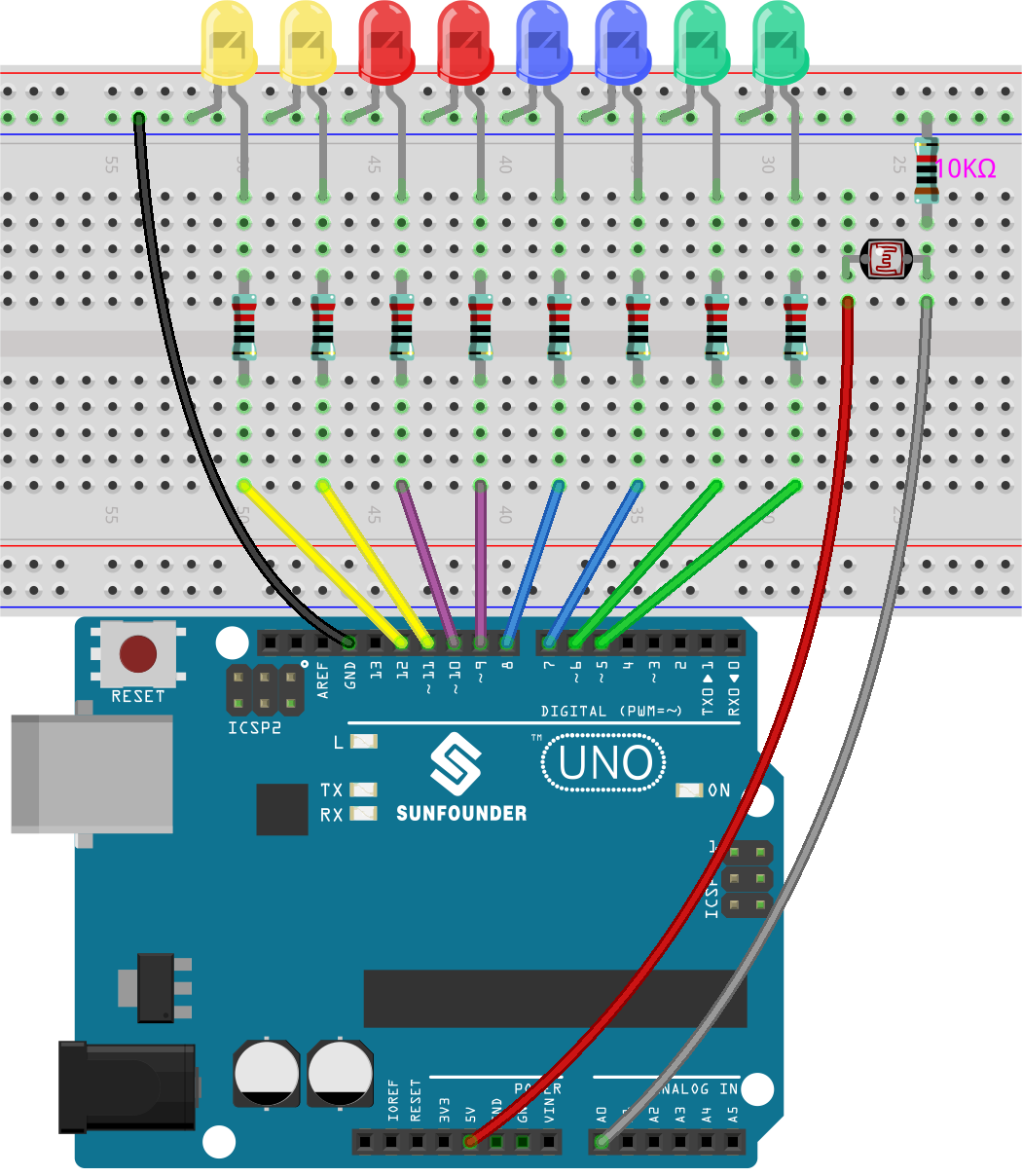

Cableado

../_images/light_control_led.png

Código

Nota

  • Abre el archivo 6.1.light_control_led.ino en la ruta 3in1-kit\basic_project\6.1.light_control_led.

  • O copia este código en Arduino IDE.

  • O sube el código a través del Arduino Web Editor.

Ahora, ilumina el fotoresistor y verás varios LED encenderse. Ilumina más y verás más LED encenderse. Cuando lo coloques en un ambiente oscuro, todos los LED se apagarán.

¿Cómo funciona?

void loop()
{
    sensorValue = analogRead(photocellPin); //read the value of A0
    ledLevel = map(sensorValue, 300, 1023, 0, NbrLEDs); // map to the number of LEDs
    for (int led = 0; led < NbrLEDs; led++)//
    {
        if (led < ledLevel ) //When led is smaller than ledLevel, run the following code.
        {
            digitalWrite(ledPins[led], HIGH); // turn on pins less than the level
        }
        else
        {
            digitalWrite(ledPins[led],LOW); // turn off pins higher than
        }
    }
}

Utilizando la función map(), puedes mapear el valor del fotoresistor a los 8 LEDs, por ejemplo, si sensorValue es 560, entonces ledLevel será 4, por lo que en este punto, ledPins[0] a ledPins[4] deben estar encendidos, y ledPins[5] a ledPins[7] deben estar apagados.
