1.7 貯金箱¶
このプロジェクトでは、スピードセンサーモジュール、Raspberry Pi、およびScratchを使用して貯金箱を作成します。

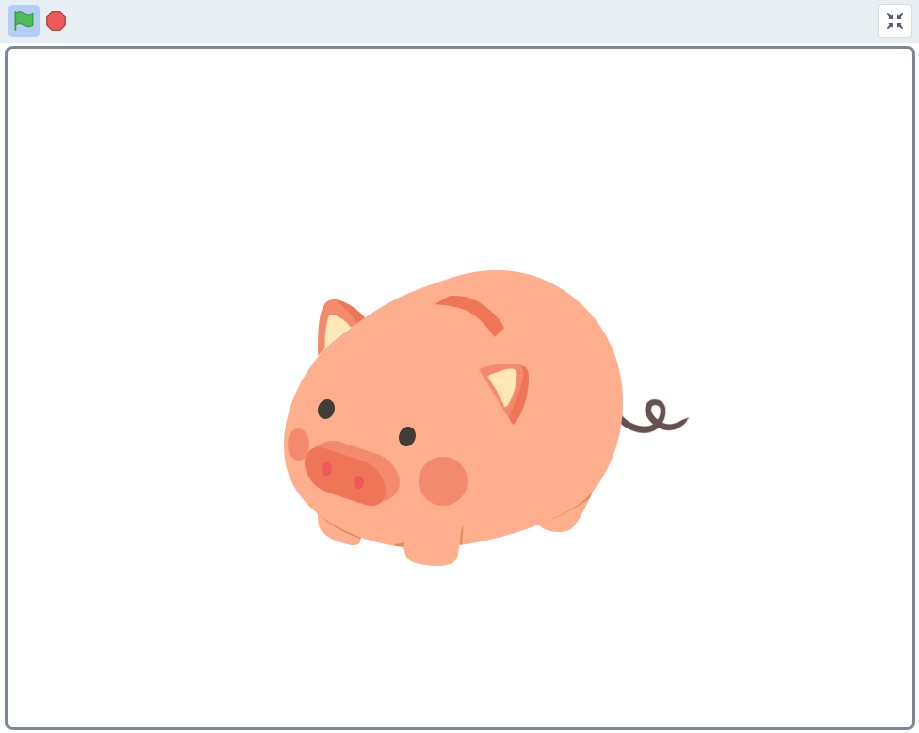

スピードセンサーモジュールの中央に紙を置くと、ステージ上の貯金箱にコインが落ちるのが見えます。
必要な部品¶

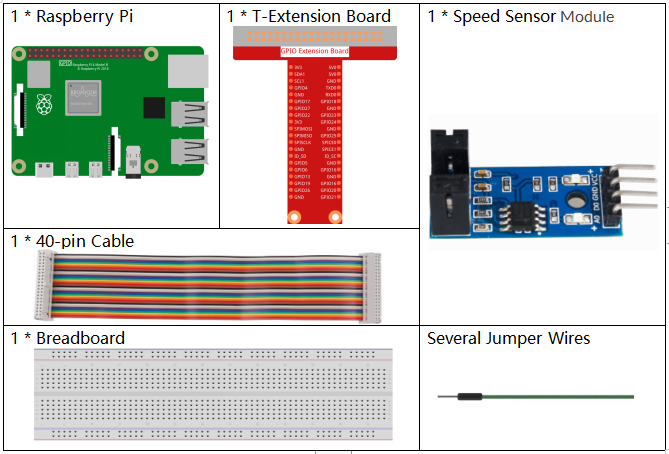

このプロジェクトには、以下の部品が必要です。
キット全体を購入するのは確かに便利です。こちらがリンクです：
名前 |
このキットのアイテム |
リンク |
|---|---|---|
Raphael Kit |
337 |
以下のリンクから個別に購入することもできます。
コンポーネントの紹介 |
購入リンク |
|---|---|
- |
回路を組む¶
コードをロードして動作を確認する¶
コードファイル( 1.7_piggy_bank.sb3 )をScratch 3にロードします。
スピードセンサーの中央の2つの端子のうち、1つは光を送信するためのもの、もう1つは光を受信するためのものです。中央に紙を置いて光の伝送を遮断すると、スピードセンサーは高レベルを出力します。この時点でScratchは高レベルを受け取り、スプライトのコスチュームを切り替え、ステージ上の貯金箱にコインが落ちるのを見ることができます。
スプライトに関するヒント¶

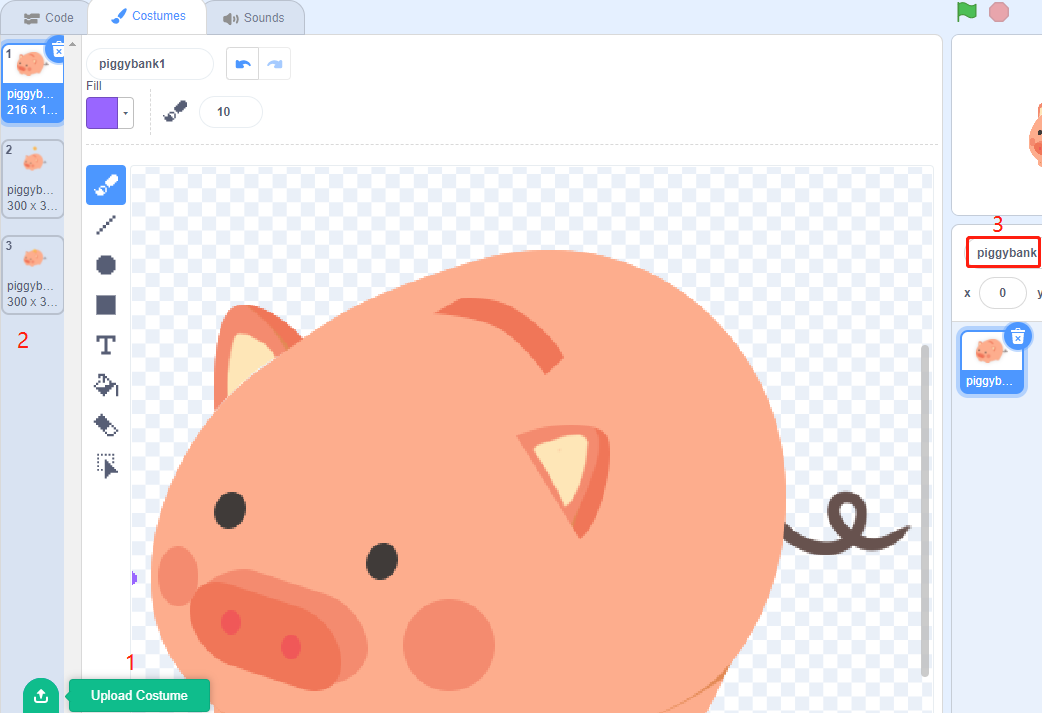

Sprite1を選択し、左上の Costumes をクリックします。 Upload Costume ボタンを使用して ~/raphael-kit/scratch/picture のパスから piggybank1.png、 piggybank2.png、および piggybank3.png をアップロードします。デフォルトの2つのコスチュームを削除し、スプライトの名前を piggybank に変更します。
コードに関するヒント¶
pin17が低いとき(コインが入れられていない場合)、スプライトのコスチュームを piggybank1 に切り替えます。

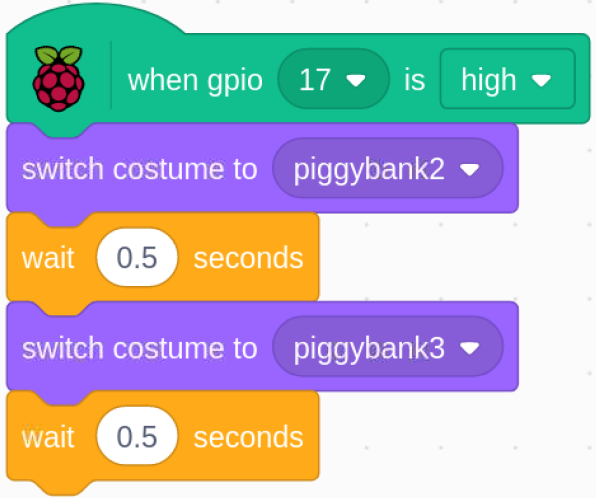

pin17が高いとき(コインが入れられた場合)、スプライトのコスチュームを piggybank2 に切り替え、0.5秒後に piggybank3 に切り替えます。これにより、ステージ上の貯金箱にコインが落ちるのが見えます。
