DCモーター

img_dc_motor

これは3VのDCモーターです。2つの端子のうち、一方に高レベル、もう一方に低レベルを与えると回転します。

  • サイズ : 25*20*15MM

  • 動作電圧 : 1-6V

  • 無負荷電流 （3V）: 70mA

  • 無負荷回転数 （3V）: 13000RPM

  • ストール電流 （3V）: 800mA

  • シャフト径 : 2mm

直流（DC）モーターは、電気エネルギーを機械エネルギーに変換する連続アクチュエーターです。DCモーターは、連続した角度回転を生成することで、回転ポンプ、ファン、圧縮機、インペラーなどの装置を動作させます。

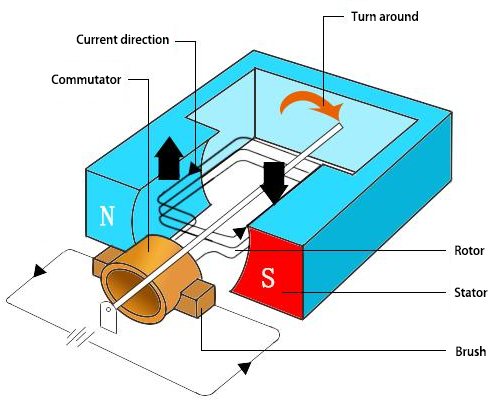

DCモーターは、モーターの固定部である ステーター と、動作を生成するために回転するモーターの内部部分である ローター （またはDCモーターの アーマチュア ）の2つの部分で構成されています。 動作を生成する鍵は、アーマチュアを永久磁石の磁場内（北極から南極にかけての磁場）に配置することです。磁場と移動する帯電粒子（電流を帯びたワイヤーが磁場を生成）との相互作用により、アーマチュアを回転させるトルクが生成されます。

img_dc_motor_sche

電流は、バッテリーの正極から回路を通って銅製のブラシに流れ、コミュテーターを通ってアーマチュアに到達します。 しかし、コミュテーターには2つの隙間があるため、この流れは1回の完全な回転の途中で逆転します。 この連続した逆転により、バッテリーからのDC電力は実質的にACに変換され、アーマチュアは適切な方向とタイミングでトルクを経験し、回転が維持されます。
