2.2.5 Modulo Sensore a Ultrasuoni

Introduzione

Il sensore a ultrasuoni utilizza onde ultrasoniche per rilevare oggetti e misurare le distanze con precisione. Emette onde ultrasoniche e le converte in segnali elettronici.

Componenti

_images/list_2.2.5.png

Principio di Funzionamento

Ultrasuoni

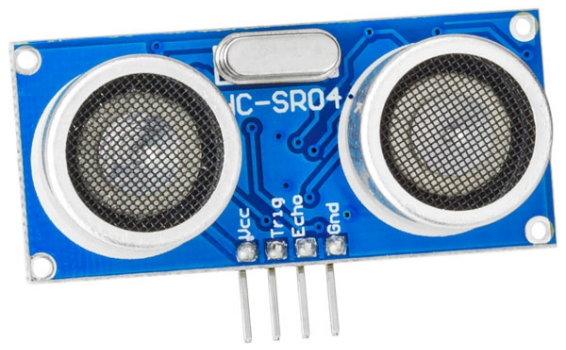

Il modulo di rilevamento a ultrasuoni offre una funzione di misurazione senza contatto da 2 cm a 400 cm, con una precisione fino a 3 mm. Garantisce un segnale stabile entro i 5 m, che si indebolisce gradualmente oltre i 5 m fino a scomparire alla distanza di 7 m.

Il modulo include trasmettitori e ricevitori a ultrasuoni, oltre a un circuito di controllo. I principi di funzionamento sono i seguenti:

(1) Utilizzare un flip-flop IO per generare un segnale di livello alto di almeno 10us.

(2) Il modulo invia automaticamente otto impulsi a 40kHz e rileva l’eventuale ritorno di un segnale a impulso.

(3) Se il segnale ritorna, il livello alto di output IO indica la durata del tempo trascorso tra la trasmissione e il ritorno dell’onda ultrasonica. La formula per calcolare la distanza è: distanza misurata = (tempo di livello alto x velocità del suono (340 m/s)) / 2.

_images/image217.png _images/image328.png

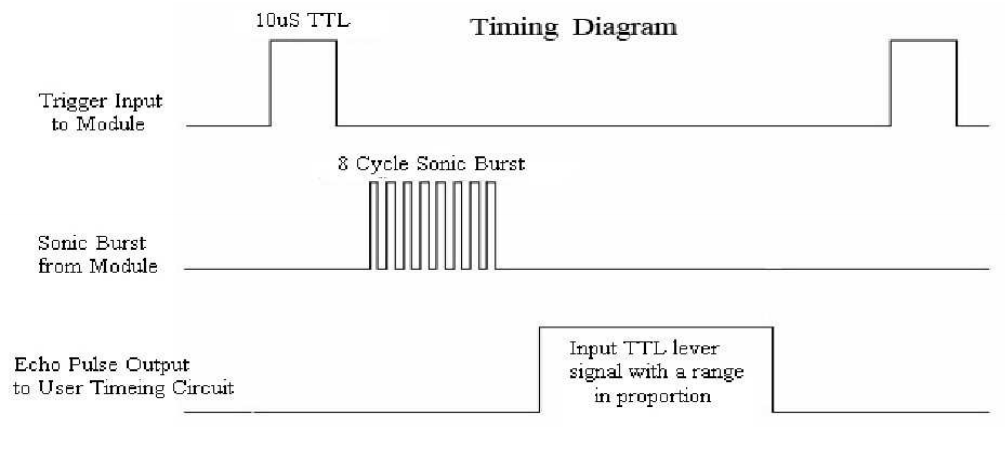

Il diagramma temporale è mostrato di seguito. È sufficiente fornire un breve impulso di 10us all’ingresso trigger per avviare la misurazione. Il modulo emetterà una raffica di 8 cicli di ultrasuoni a 40 kHz e alzerà il segnale di eco. È possibile calcolare la distanza in base all’intervallo di tempo tra l’invio del segnale di trigger e la ricezione del segnale di eco.

Formula: us / 58 = centimetri o us / 148 = pollici; oppure: distanza = tempo di livello alto * velocità del suono (340 m/s) / 2. Si consiglia di utilizzare un ciclo di misurazione superiore a 60 ms per evitare collisioni di segnale tra il trigger e il segnale di eco.

_images/image218.png

Schema Elettrico

_images/image329.png

Procedura Sperimentale

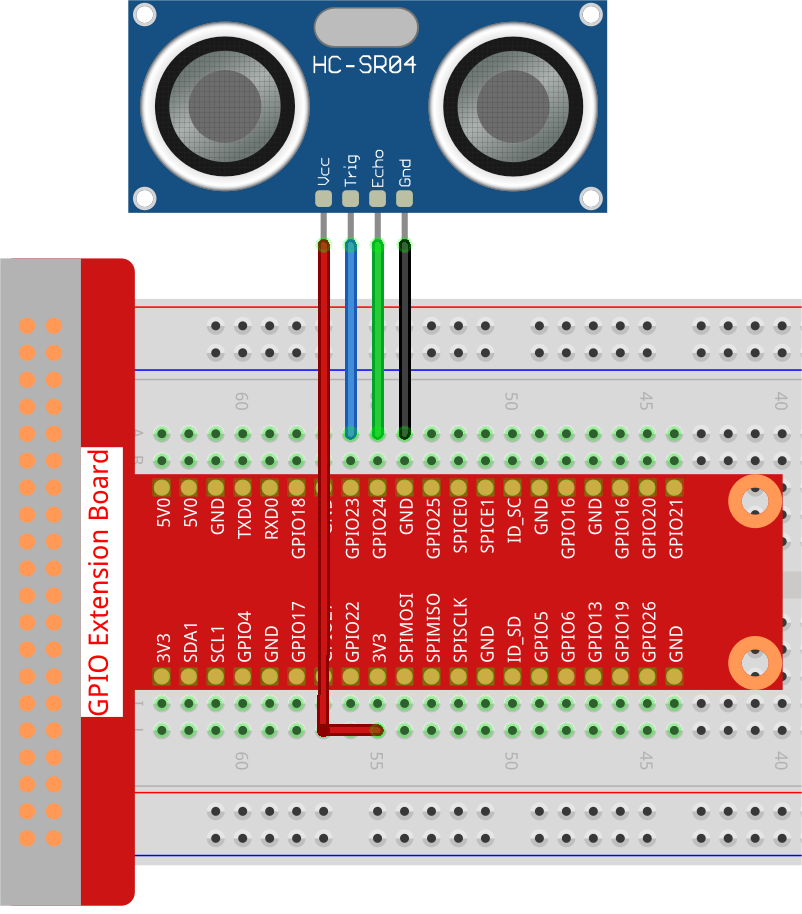

Passo 1: Costruire il circuito.

_images/image220.png

Per Utenti del Linguaggio C

Passo 2: Vai nella cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/c/2.2.5/

Passo 3: Compila il codice.

gcc 2.2.5_Ultrasonic.c -lwiringPi

Passo 4: Esegui il file eseguibile.

sudo ./a.out

Dopo aver eseguito il codice, il modulo sensore a ultrasuoni rileverà la distanza tra l’ostacolo davanti e il modulo stesso; il valore della distanza verrà poi stampato sullo schermo.

Nota

Se non funziona dopo l’esecuzione o viene visualizzato un errore che indica: "wiringPi.h: No such file or directory", fai riferimento a Il codice C non funziona?.

Codice

#include <wiringPi.h>
#include <stdio.h>
#include <sys/time.h>

#define Trig    4
#define Echo    5

void ultraInit(void)
{
    pinMode(Echo, INPUT);
    pinMode(Trig, OUTPUT);
}

float disMeasure(void)
{
    struct timeval tv1;
    struct timeval tv2;
    long time1, time2;
    float dis;

    digitalWrite(Trig, LOW);
    delayMicroseconds(2);

    digitalWrite(Trig, HIGH);
    delayMicroseconds(10);
    digitalWrite(Trig, LOW);

    while(!(digitalRead(Echo) == 1));
    gettimeofday(&tv1, NULL);

    while(!(digitalRead(Echo) == 0));
    gettimeofday(&tv2, NULL);

    time1 = tv1.tv_sec * 1000000 + tv1.tv_usec;
    time2  = tv2.tv_sec * 1000000 + tv2.tv_usec;

    dis = (float)(time2 - time1) / 1000000 * 34000 / 2;

    return dis;
}

int main(void)
{
    float dis;
    if(wiringPiSetup() == -1){ //se l'inizializzazione di wiring fallisce, stampa un messaggio a schermo
        printf("setup wiringPi failed !");
        return 1;
    }

    ultraInit();

    while(1){
        dis = disMeasure();
        printf("%0.2f cm\n\n",dis);
        delay(300);
    }

    return 0;
}

Spiegazione del Codice

void ultraInit(void)
{
    pinMode(Echo, INPUT);
    pinMode(Trig, OUTPUT);
}

Inizializza il pin del sensore a ultrasuoni; contemporaneamente, imposta Echo come ingresso e Trig come uscita.

float disMeasure(void){};

Questa funzione realizza la funzionalità del sensore a ultrasuoni calcolando la distanza rilevata dal ritorno dell’eco.

struct timeval tv1;
struct timeval tv2;

Struct timeval è una struttura utilizzata per memorizzare l’ora corrente. La struttura completa è la seguente:

struct timeval
{
__time_t tv_sec;        /* Secondi. */
__suseconds_t tv_usec;  /* Microsecondi. */
};

Qui, tv_sec rappresenta i secondi trascorsi dall’Epoch nel creare struct timeval. Tv_usec indica i microsecondi o una frazione di secondo.

digitalWrite(Trig, HIGH);
delayMicroseconds(10);
digitalWrite(Trig, LOW);

Viene inviato un impulso ultrasonico di 10 µs.

while(!(digitalRead(Echo) == 1));
gettimeofday(&tv1, NULL);

Questo ciclo vuoto garantisce che, quando il segnale di trigger è inviato, non ci sia un segnale di eco interferente; poi ottiene l’ora corrente.

while(!(digitalRead(Echo) == 0));
gettimeofday(&tv2, NULL);

Questo ciclo vuoto assicura che il prossimo passaggio non venga eseguito finché non viene ricevuto il segnale di eco; successivamente, acquisisce l’ora corrente.

time1 = tv1.tv_sec * 1000000 + tv1.tv_usec;
time2  = tv2.tv_sec * 1000000 + tv2.tv_usec;

Converte il tempo memorizzato dalla struct timeval in un tempo totale espresso in microsecondi.

dis = (float)(time2 - time1) / 1000000 * 34000 / 2;

La distanza viene calcolata in base all’intervallo di tempo e alla velocità di propagazione del suono. La velocità del suono nell’aria è di 34000 cm/s.

Per gli Utenti del Linguaggio Python

Passo 2: Vai nella cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/python/

Passo 3: Esegui il file eseguibile.

sudo python3 2.2.5_Ultrasonic.py

Dopo l’esecuzione del codice, il modulo sensore a ultrasuoni rileva la distanza tra l’ostacolo di fronte e il modulo stesso, quindi il valore della distanza verrà stampato sullo schermo.

Codice

Nota

Puoi Modificare/Reimpostare/Copiare/Eseguire/Interrompere il codice qui sotto. Tuttavia, prima di fare ciò, è necessario andare al percorso del codice sorgente, come davinci-kit-for-raspberry-pi/python.

import RPi.GPIO as GPIO
import time

TRIG = 16
ECHO = 18

def setup():
    GPIO.setmode(GPIO.BOARD)
    GPIO.setup(TRIG, GPIO.OUT)
    GPIO.setup(ECHO, GPIO.IN)

def distance():
    GPIO.output(TRIG, 0)
    time.sleep(0.000002)

    GPIO.output(TRIG, 1)
    time.sleep(0.00001)
    GPIO.output(TRIG, 0)


    while GPIO.input(ECHO) == 0:
        a = 0
    time1 = time.time()
    while GPIO.input(ECHO) == 1:
        a = 1
    time2 = time.time()

    during = time2 - time1
    return during * 340 / 2 * 100

def loop():
    while True:
        dis = distance()
        print ('Distance: %.2f' % dis)
        time.sleep(0.3)

def destroy():
    GPIO.cleanup()

if __name__ == "__main__":
    setup()
    try:
        loop()
    except KeyboardInterrupt:
        destroy()

Spiegazione del Codice

def distance():

Questa funzione è utilizzata per calcolare la distanza rilevata dal sensore a ultrasuoni.

GPIO.output(TRIG, 1)
time.sleep(0.00001)
GPIO.output(TRIG, 0)

Questo invia un impulso ultrasonico di 10 µs.

while GPIO.input(ECHO) == 0:
    a = 0
time1 = time.time()

Questo ciclo vuoto garantisce che, quando viene inviato il segnale di trigger, non ci sia un segnale di eco interferente; quindi acquisisce l’ora corrente.

while GPIO.input(ECHO) == 1:
    a = 1
time2 = time.time()

Questo ciclo vuoto assicura che il prossimo passaggio non venga eseguito finché non viene ricevuto il segnale di eco, quindi acquisisce l’ora corrente.

during = time2 - time1

Esegue il calcolo dell’intervallo di tempo.

return during * 340 / 2 * 100

La distanza viene calcolata in base all’intervallo di tempo e alla velocità di propagazione del suono. La velocità del suono nell’aria è di 340 m/s.

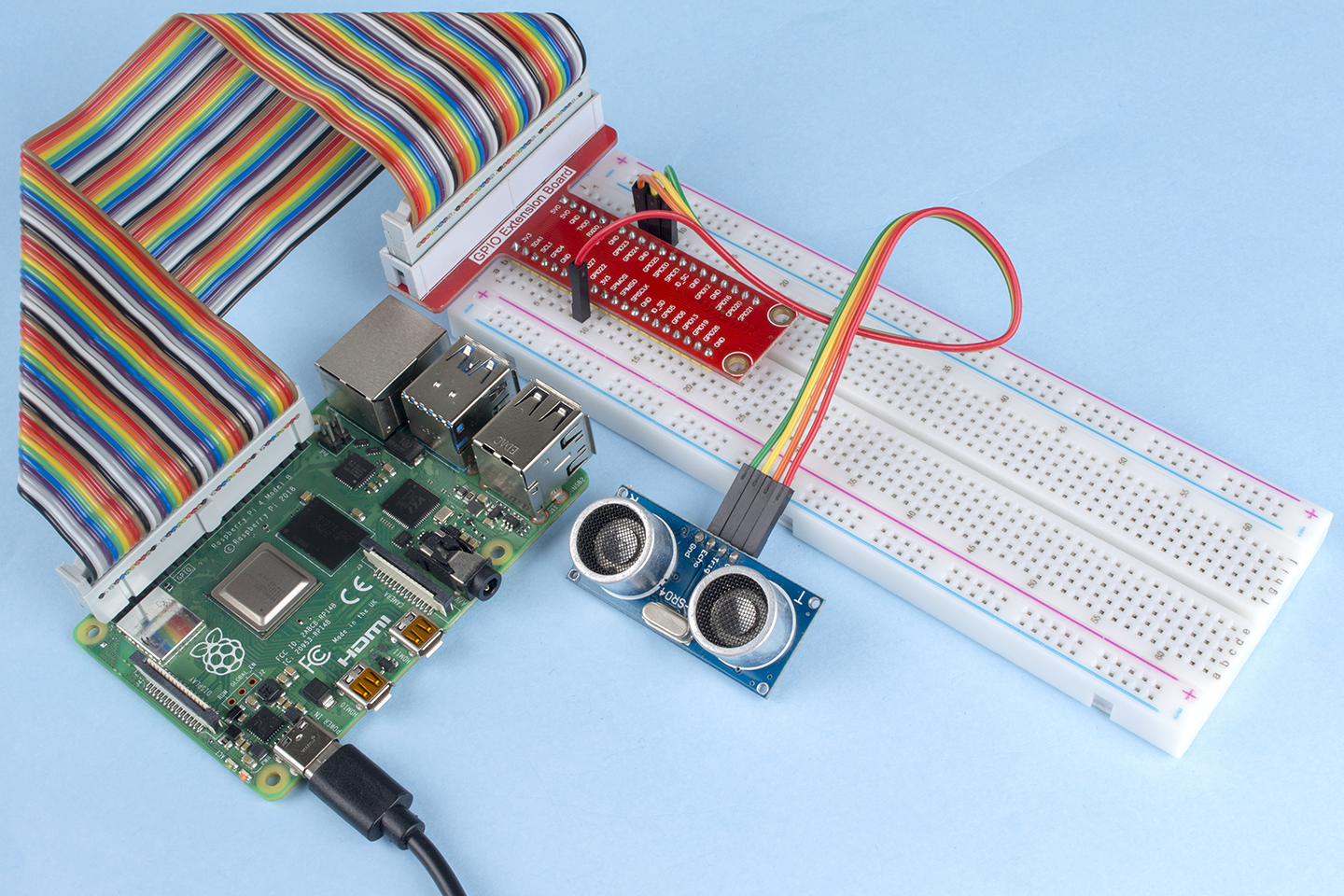

Immagine del Fenomeno

_images/image221.jpeg
