2.2.1 Fotoresistore (MCP3008)

Nota

A seconda della versione del tuo kit, identifica se hai ADC0834 o MCP3008 e procedi con la sezione corrispondente.

Introduzione

Il fotoresistore è un componente comunemente usato per misurare l’intensità della luce ambientale. Aiuta il controller a riconoscere il giorno e la notte e a realizzare funzioni di controllo della luce come la lampada notturna. Questo progetto è molto simile a quello con il potenziometro: anche qui si modifica la tensione, ma per rilevare la luce.

Componenti richiesti

In questo progetto, abbiamo bisogno dei seguenti componenti.

Principio

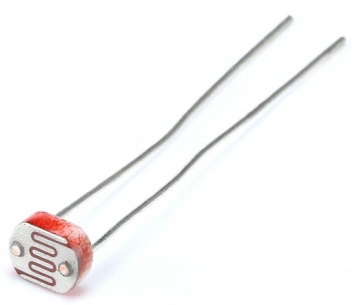

Un fotoresistore o fotocellula è una resistenza variabile controllata dalla luce. La resistenza di un fotoresistore diminuisce con l’aumentare dell’intensità della luce incidente; in altre parole, presenta fotoconduttività. Un fotoresistore può essere utilizzato in circuiti rivelatori sensibili alla luce e in circuiti di commutazione attivati da luce o buio.

Schema elettrico

Nome T-Board	fisico	WiringPi	BCM
SPICE0	pin24	10	8
SPIMOSI	pin19	12	10
SPIMISO	pin21	13	9
SPISCLK	pin23	14	11
GPIO22	pin15	3	22

_images/schematic_2.2.1_photoresistor_mcp3008.png

Procedure sperimentali

Passo 1: Costruisci il circuito.

_images/july24_2.2.1_photoresistor_mcp3008.png

Per utenti C

Passo 2: Vai nella cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/c/2.2.1-2/

Passo 3: Compila il codice.

gcc 2.2.1_Photoresistor.c -o photoresistor -lwiringPi -lm

Passo 4: Esegui il file eseguibile.

./photoresistor

Quando il codice è in esecuzione, la luminosità del LED cambierà in base all’intensità della luce rilevata dal fotoresistore.

Nota

Se dopo l’esecuzione non funziona o compare l’errore: «wiringPi.h: No such file or directory», consulta Installare e Verificare WiringPi.

Codice

#include <wiringPi.h>
#include <wiringPiSPI.h>
#include <stdio.h>
#include <softPwm.h>

#define SPI_CHANNEL 0      // Usa canale SPI 0 (CE0)
#define SPI_SPEED   1000000 // Velocità SPI 1 MHz
#define LedPin      3       // GPIO3 (WiringPi) per PWM LED

// Leggi valore ADC da MCP3008, canale 0~7
int readMCP3008(int channel) {
    if (channel < 0 || channel > 7) return -1;

    unsigned char buffer[3];
    buffer[0] = 1;                          // Bit di avvio
    buffer[1] = (8 + channel) << 4;         // SGL/DIF = 1, D2-D0 = canale
    buffer[2] = 0;

    wiringPiSPIDataRW(SPI_CHANNEL, buffer, 3);

    // Combina il risultato
    int result = ((buffer[1] & 3) << 8) | buffer[2];
    return result;
}

int main(void) {
    if (wiringPiSetup() == -1) {
        printf("Inizializzazione wiringPi fallita!\n");
        return 1;
    }

    if (wiringPiSPISetup(SPI_CHANNEL, SPI_SPEED) == -1) {
        printf("Inizializzazione SPI fallita!\n");
        return 1;
    }

    softPwmCreate(LedPin, 0, 100); // Inizializza PWM software

    while (1) {
        int analogVal = readMCP3008(0); // Legge da CH0
        printf("Valore ADC: %d\n", analogVal);

        // Scala il valore ADC (0–1023) all'intervallo PWM (0–100)
        int pwmVal = analogVal * 100 / 1023;
        softPwmWrite(LedPin, pwmVal);

        delay(100);
    }

    return 0;
}

Spiegazione del codice

Il codice è lo stesso di quello usato in 2.1.4 Potenziometro. Se hai altri dubbi, consulta la spiegazione del codice in 2.1.4 Potenziometro (MCP3008) per i dettagli.

Per utenti Python

Passo 2: Configura l’interfaccia SPI e installa la libreria spidev (vedi Configurazione SPI per le istruzioni). Se hai già completato questi passaggi, puoi saltare.

Passo 3: Vai nella cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/python

Passo 4: Esegui il file Python.

sudo python3 2.2.1-2_photoresistor.py

Quando il codice è in esecuzione, la luminosità del LED cambierà in base all’intensità della luce rilevata dal fotoresistore.

Avvertimento

Se appare l’errore RuntimeError: Cannot determine SOC peripheral base address, consulta Se gpiozero non funziona.

Codice

#!/usr/bin/env python3

import RPi.GPIO as GPIO
import spidev
import time

# GPIO per LED PWM
PWM_PIN = 22

# Configurazione GPIO
GPIO.setmode(GPIO.BCM)
GPIO.setup(PWM_PIN, GPIO.OUT)

# Inizializza PWM (frequenza = 1000Hz)
pwm = GPIO.PWM(PWM_PIN, 1000)
pwm.start(0)  # Avvia con duty cycle 0%

# Inizializza SPI (MCP3008 su Bus 0, CE0)
spi = spidev.SpiDev()
spi.open(0, 0)
spi.max_speed_hz = 1000000  # 1 MHz

# Funzione per leggere valore ADC da MCP3008
def read_adc(channel):
    """
    Legge valore analogico da MCP3008 (canale 0–7)
    Restituisce: valore a 10 bit (0–1023)
    """
    if channel < 0 or channel > 7:
        return -1
    r = spi.xfer2([1, (8 + channel) << 4, 0])
    value = ((r[1] & 3) << 8) | r[2]
    return value

try:
    while True:
        analogVal = read_adc(0)
        print(f"value = {analogVal}")

        # Scala valore ADC (0–1023) a duty cycle (0–100)
        duty_cycle = analogVal * 100 / 1023
        pwm.ChangeDutyCycle(duty_cycle)

        time.sleep(0.2)

except KeyboardInterrupt:
    pass

finally:
    pwm.stop()
    GPIO.cleanup()
    spi.close()

Spiegazione del codice

Importa le librerie necessarie:
- RPi.GPIO per controllare i pin GPIO e generare il segnale PWM.
- spidev per interfacciarsi con l’ADC MCP3008 tramite SPI.
- time per gestire il tempo e i ritardi.
```
#!/usr/bin/env python3

import RPi.GPIO as GPIO
import spidev
import time
```

Configura il pin GPIO 22 come uscita PWM usando la modalità BCM. Poi inizializza il PWM software a 1000 Hz con un duty cycle iniziale dello 0%.

# Pin GPIO per il LED PWM
PWM_PIN = 22

# Configurazione GPIO
GPIO.setmode(GPIO.BCM)
GPIO.setup(PWM_PIN, GPIO.OUT)

# Inizializza PWM (frequenza = 1000Hz)
pwm = GPIO.PWM(PWM_PIN, 1000)
pwm.start(0)  # Avvio con duty cycle 0%

Configura l’interfaccia SPI per comunicare con MCP3008 sul bus 0, chip enable 0 (CE0), e imposta la velocità SPI a 1 MHz.

# Inizializza SPI (MCP3008 su Bus 0, CE0)
spi = spidev.SpiDev()
spi.open(0, 0)
spi.max_speed_hz = 1000000  # 1 MHz

Definisce la funzione read_adc(channel) per leggere valori analogici dal MCP3008. La funzione invia tre byte al chip e ricostruisce un valore analogico a 10 bit (0–1023) dalla risposta.

# Funzione per leggere il valore ADC da MCP3008
def read_adc(channel):
    """
    Legge valore analogico da MCP3008 (canale 0–7)
    Restituisce: valore a 10 bit (0–1023)
    """
    if channel < 0 or channel > 7:
        return -1
    r = spi.xfer2([1, (8 + channel) << 4, 0])
    value = ((r[1] & 3) << 8) | r[2]
    return value

Questo è il ciclo principale che:

Legge l’ingresso analogico dal canale 0 del MCP3008.
Converte il valore in un duty cycle PWM (0–100%).
Regola la luminosità del LED usando pwm.ChangeDutyCycle().
Si ripete ogni 0,2 secondi.

# Ciclo principale per leggere ADC e impostare la luminosità PWM
try:
    while True:
        analogVal = read_adc(0)
        print(f"value = {analogVal}")

        # Scala valore ADC (0–1023) in duty cycle (0–100)
        duty_cycle = analogVal * 100 / 1023
        pwm.ChangeDutyCycle(duty_cycle)

        time.sleep(0.2)

Quando l’utente interrompe il programma con Ctrl+C, il PWM e i GPIO vengono puliti correttamente e l’interfaccia SPI viene chiusa.
```
except KeyboardInterrupt:
    pass

finally:
    pwm.stop()
    GPIO.cleanup()
    spi.close()
```
