2.2.1 Fotoresistore

Nota

_images/mcp3008_and_adc0834.jpg

A seconda della versione del kit, identifica se hai ADC0834 o MCP3008 e procedi con la sezione corrispondente.

Introduzione

Il fotoresistore è un componente comunemente utilizzato per rilevare l’intensità della luce ambientale. Aiuta il controller a distinguere tra giorno e notte e permette di implementare funzioni di controllo della luce, come quelle di una lampada notturna. Questo progetto è molto simile a quello con il potenziometro e può essere visto come una trasformazione della variazione di tensione in sensibilità alla luce.

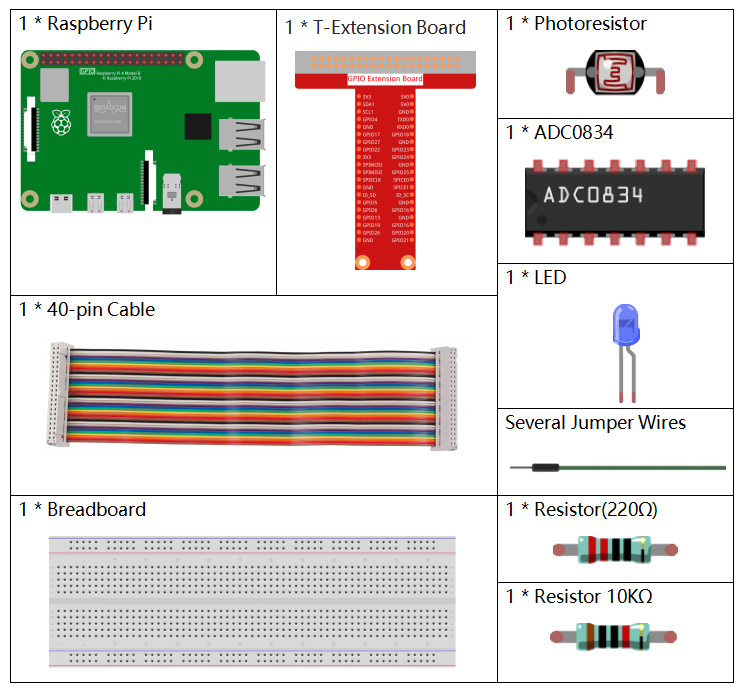

Componenti

_images/list_2.2.1_photoresistor.png

Principio di Funzionamento

Un fotoresistore, o fotocellula, è una resistenza variabile controllata dalla luce. La resistenza del fotoresistore diminuisce con l’aumentare dell’intensità della luce incidente; in altre parole, mostra fotoconduttività. Un fotoresistore può essere utilizzato in circuiti di rilevamento sensibili alla luce, e in circuiti che si attivano con luce o oscurità.

_images/image196.png

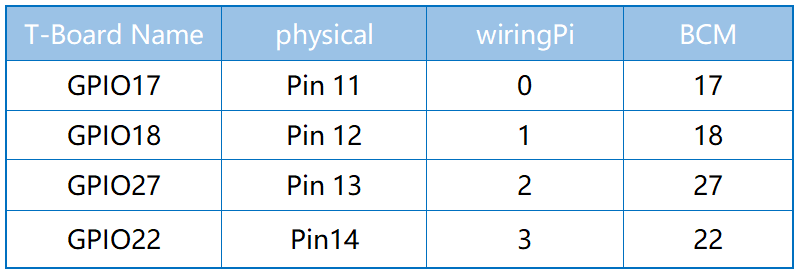

Schema del Circuito

_images/image321.png _images/image322.png

Procedure Sperimentali

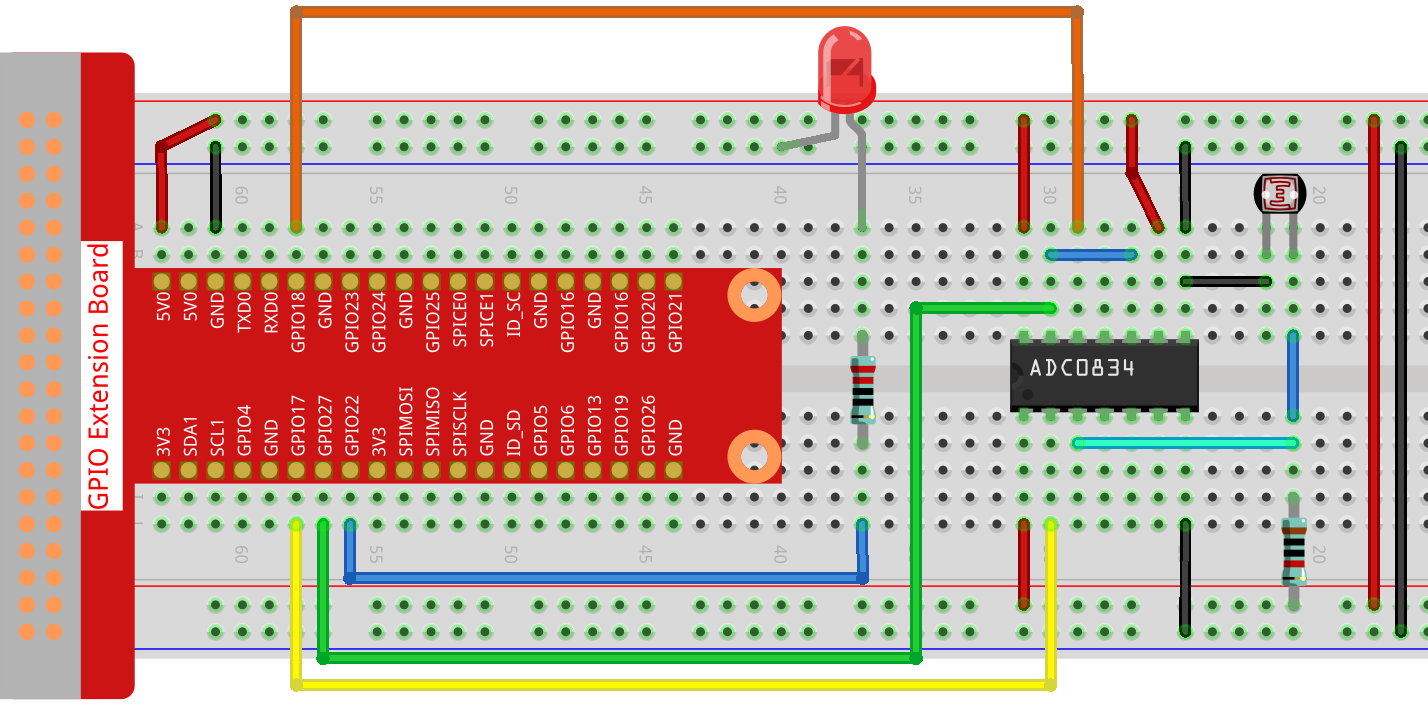

Passaggio 1: Costruisci il circuito.

_images/image198.png

Per Utenti C

Passaggio 2: Accedi alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/c/2.2.1/

Passaggio 3: Compila il codice.

gcc 2.2.1_Photoresistor.c -lwiringPi

Passaggio 4: Esegui il file eseguibile.

sudo ./a.out

Una volta eseguito il codice, la luminosità del LED varierà a seconda dell’intensità di luce rilevata dal fotoresistore.

Nota

Se il programma non funziona o viene visualizzato un messaggio di errore: "wiringPi.h: No such file or directory", consulta la sezione Il codice C non funziona?.

Codice

#include <wiringPi.h>
#include <stdio.h>
#include <softPwm.h>

typedef unsigned char uchar;
typedef unsigned int uint;

#define     ADC_CS    0
#define     ADC_CLK   1
#define     ADC_DIO   2
#define     LedPin    3

uchar get_ADC_Result(uint channel)
{
    uchar i;
    uchar dat1=0, dat2=0;
    int sel = channel > 1 & 1;
    int odd = channel & 1;

    digitalWrite(ADC_CLK, 1);
    delayMicroseconds(2);
    digitalWrite(ADC_CLK, 0);
    delayMicroseconds(2);

    pinMode(ADC_DIO, OUTPUT);
    digitalWrite(ADC_CS, 0);
    // Bit di avvio
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,1);    delayMicroseconds(2);
    digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
    // Modalità Single End
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,1);    delayMicroseconds(2);
    digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
    // ODD
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,odd);  delayMicroseconds(2);
    digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
    // Selezione
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,sel);    delayMicroseconds(2);
    digitalWrite(ADC_CLK,1);

    digitalWrite(ADC_DIO,1);    delayMicroseconds(2);
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,1);    delayMicroseconds(2);

    for(i=0;i<8;i++)
    {
        digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
        digitalWrite(ADC_CLK,0);    delayMicroseconds(2);

        pinMode(ADC_DIO, INPUT);
        dat1=dat1<<1 | digitalRead(ADC_DIO);
    }

    for(i=0;i<8;i++)
    {
        dat2 = dat2 | ((uchar)(digitalRead(ADC_DIO))<<i);
        digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
        digitalWrite(ADC_CLK,0);    delayMicroseconds(2);
    }

    digitalWrite(ADC_CS,1);
    pinMode(ADC_DIO, OUTPUT);
    return(dat1==dat2) ? dat1 : 0;
}

int main(void)
{
    uchar analogVal;
    if(wiringPiSetup() == -1){ //se l'inizializzazione di wiring fallisce, stampa un messaggio a schermo
        printf("setup wiringPi failed !");
        return 1;
    }
    softPwmCreate(LedPin,  0, 100);
    pinMode(ADC_CS,  OUTPUT);
    pinMode(ADC_CLK, OUTPUT);

    while(1){
        analogVal = get_ADC_Result(0);
        printf("Current analogVal : %d\n", analogVal);
        delay(100);
        softPwmWrite(LedPin, analogVal);
        delay(100);
    }
    return 0;
}

Spiegazione del Codice

I codici qui sono gli stessi presenti nella sezione 2.1.4 Potenziometro. Se hai ulteriori domande, consulta la spiegazione del codice in 2.1.4 Potenziometro.c per i dettagli.

Per gli Utenti di Linguaggio Python

Passo 2: Vai alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/python/

Passo 3: Esegui il file eseguibile.

sudo python3 2.2.1_Photoresistor.py

Durante l’esecuzione del codice, la luminosità del LED varierà a seconda dell’intensità di luce rilevata dalla fotoresistenza.

Codice

Nota

Puoi Modificare/Reimpostare/Copiare/Eseguire/Arrestare il codice qui sotto. Prima di ciò, però, è necessario andare nel percorso del codice sorgente come davinci-kit-for-raspberry-pi/python.

import RPi.GPIO as GPIO
import ADC0834
import time

LedPin = 22

def setup():
    global led_val
    # Imposta la modalità GPIO a Numerazione BCM
    GPIO.setmode(GPIO.BCM)
    # Imposta LedPin come output e il livello iniziale ad High (3.3v)
    GPIO.setup(LedPin, GPIO.OUT, initial=GPIO.HIGH)
    ADC0834.setup()
    # Imposta il LED come canale PWM con frequenza a 2KHz
    led_val = GPIO.PWM(LedPin, 2000)

    # Inizializza con il valore 0
    led_val.start(0)

def destroy():
    # Interrompi tutti i canali PWM
    led_val.stop()
    # Rilascia le risorse
    GPIO.cleanup()

def loop():
    while True:
        analogVal = ADC0834.getResult()
        print ('analog value = %d' % analogVal)
        led_val.ChangeDutyCycle(analogVal*100/255)
        time.sleep(0.2)

if __name__ == '__main__':
    setup()
    try:
        loop()
    except KeyboardInterrupt: # Quando viene premuto 'Ctrl+C', verrà eseguito il programma destroy().
        destroy()

Spiegazione del Codice

def loop():
    while True:
        analogVal = ADC0834.getResult()
        print ('analog value = %d' % analogVal)
        led_val.ChangeDutyCycle(analogVal*100/255)
        time.sleep(0.2)

Legge il valore analogico di CH0 di ADC0834. Per impostazione predefinita, la funzione getResult() legge il valore di CH0; se desideri leggere altri canali, inserisci 1, 2 o 3 nei parametri della funzione getResult(). Successivamente, stampa il valore utilizzando la funzione print. Poiché l’elemento che cambia è il ciclo di lavoro di LedPin, è necessario utilizzare la formula di calcolo analogVal*100/255 per convertire analogVal in percentuale. Infine, ChangeDutyCycle() viene chiamata per scrivere la percentuale in LedPin.

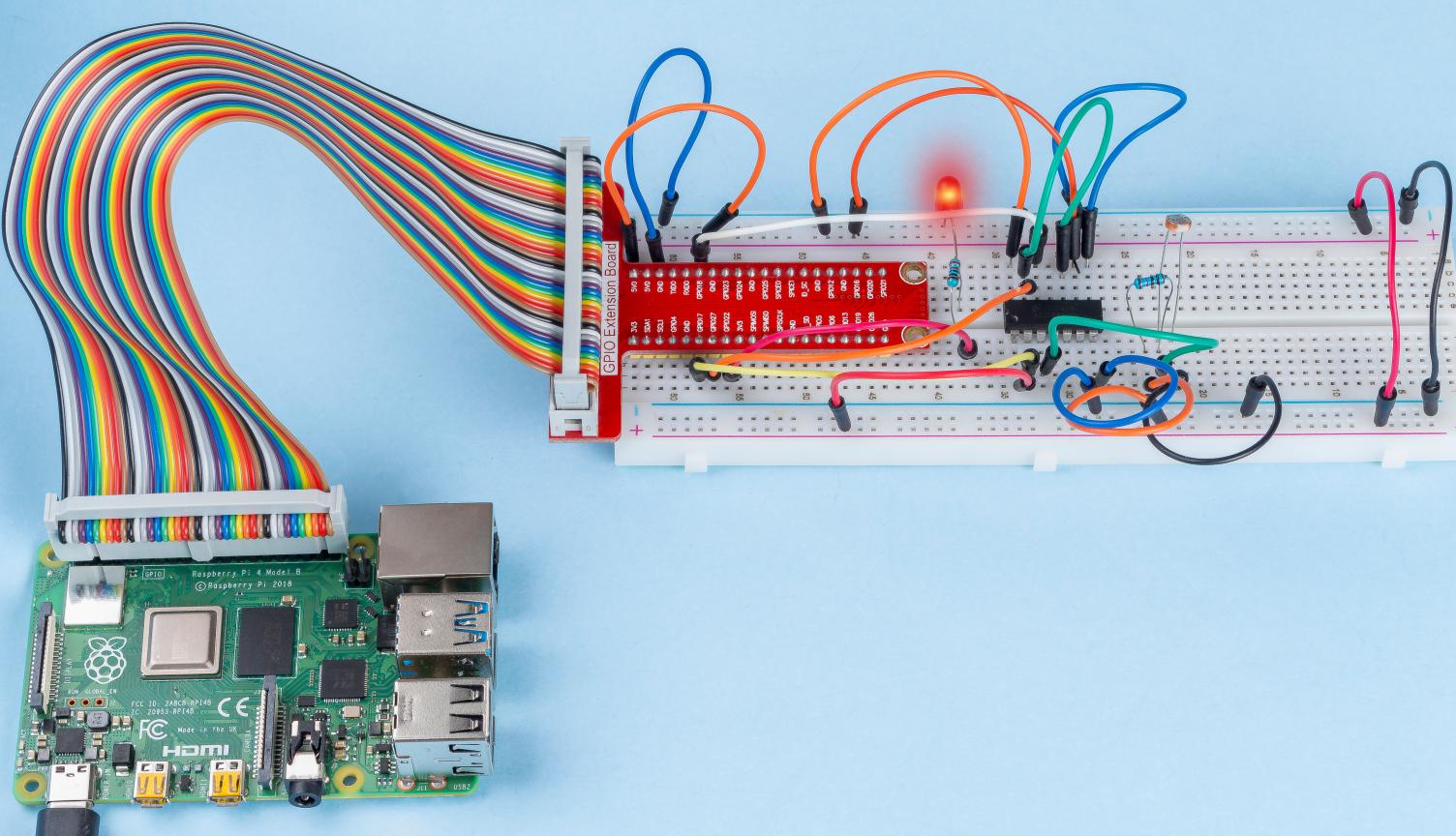

Immagine del Fenomeno

_images/image199.jpeg
