2.1.1 Pulsante

Introduzione

In questa lezione impareremo come accendere o spegnere un LED utilizzando un pulsante.

Componenti

_images/list_2.1.1_Button.png

Principio

Pulsante

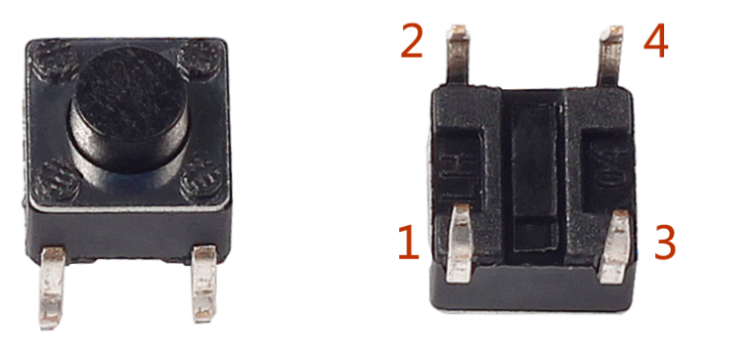

Il pulsante è un componente comune per il controllo di dispositivi elettronici, usato principalmente come interruttore per collegare o interrompere circuiti. I pulsanti possono avere dimensioni e forme varie; in questo caso utilizziamo un mini-pulsante da 6mm, come mostrato nelle immagini seguenti.

I due pin a sinistra sono collegati tra loro, così come quelli a destra, come illustrato di seguito:

_images/image148.png

Il simbolo mostrato qui sotto rappresenta comunemente un pulsante nei circuiti.

_images/image301.png

Quando il pulsante viene premuto, i 4 pin vengono connessi, chiudendo il circuito.

Schema Elettrico

Utilizza un pulsante normalmente aperto come ingresso per Raspberry Pi; la connessione è mostrata nel diagramma elettrico sottostante. Quando il pulsante viene premuto, il GPIO18 passa a livello basso (0V). Possiamo rilevare lo stato di GPIO18 tramite programmazione: se GPIO18 passa a livello basso, significa che il pulsante è stato premuto. A questo punto il LED si accenderà.

Nota

Il pin più lungo del LED è l’anodo, mentre quello più corto è il catodo.

_images/image302.png _images/image303.png

Procedure Sperimentali

Passo 1: Costruisci il circuito.

_images/image152.png

Per Utenti C

Passo 2: Apri il file del codice.

cd ~/davinci-kit-for-raspberry-pi/c/2.1.1/

Nota

Cambia directory al percorso del codice di questo esperimento tramite cd.

Passo 3: Compila il codice.

gcc 2.1.1_Button.c -lwiringPi

Passo 4: Esegui il file compilato.

sudo ./a.out

Dopo l’esecuzione del codice, premi il pulsante: il LED si accenderà; altrimenti, resterà spento.

Nota

Se il programma non funziona o compare il messaggio di errore: "wiringPi.h: No such file or directory», fai riferimento a Il codice C non funziona?.

Codice

#include <wiringPi.h>
#include <stdio.h>

#define LedPin      0
#define ButtonPin   1

int main(void){
    // Se l’inizializzazione di wiringPi fallisce, stampa un messaggio a schermo
    if(wiringPiSetup() == -1){
        printf("setup wiringPi failed !");
        return 1;
    }

    pinMode(LedPin, OUTPUT);
    pinMode(ButtonPin, INPUT);
    digitalWrite(LedPin, HIGH);

    while(1){
        // Indica che il pulsante è stato premuto
        if(digitalRead(ButtonPin) == 0){
            // Accendi LED
            digitalWrite(LedPin, LOW);
        //  printf("...LED acceso\n");
        }
        else{
            // Spegni LED
            digitalWrite(LedPin, HIGH);
        //  printf("LED spento...\n");
        }
    }
    return 0;
}

Spiegazione del Codice

#define LedPin      0

Il pin GPIO17 sulla T_Extension Board corrisponde al GPIO0 in wiringPi.

#define ButtonPin   1

ButtonPin è collegato al GPIO1.

pinMode(LedPin, OUTPUT);

Imposta LedPin come uscita per poter assegnare un valore.

pinMode(ButtonPin, INPUT);

Imposta ButtonPin come ingresso per leggere il valore di ButtonPin.

while(1){
        // Indica che il pulsante è stato premuto
        if(digitalRead(ButtonPin) == 0){
            // Accendi LED
            digitalWrite(LedPin, LOW);
        //  printf("...LED acceso\n");
        }
        else{
            // Spegni LED
            digitalWrite(LedPin, HIGH);
        //  printf("LED spento...\n");
        }
    }

if (digitalRead (ButtonPin) == 0): verifica se il pulsante è stato premuto. Esegui digitalWrite(LedPin, LOW) quando il pulsante è premuto per accendere il LED.

Per Utenti Python

Passo 2: Apri il file di codice.

cd ~/davinci-kit-for-raspberry-pi/python

Passo 3: Esegui il codice.

sudo python3 2.1.1_Button.py

Ora, premi il pulsante, e il LED si accenderà; premi nuovamente il pulsante, e il LED si spegnerà. Allo stesso tempo, lo stato del LED verrà stampato sullo schermo.

Codice

Nota

Puoi Modificare/Reimpostare/Copiare/Eseguire/Interrompere il codice sottostante. Ma prima di farlo, devi andare nel percorso del codice sorgente come davinci-kit-for-raspberry-pi/python.

import RPi.GPIO as GPIO
import time

LedPin = 17 # Imposta GPIO17 come pin del LED
BtnPin = 18 # Imposta GPIO18 come pin del pulsante


Led_status = True # Imposta lo stato del LED su True (SPENTO)

# Definisci una funzione di setup per alcune configurazioni iniziali
def setup():
    # Imposta la modalità GPIO su numerazione BCM
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(LedPin, GPIO.OUT, initial=GPIO.HIGH)  # Imposta il LedPin come uscita e il livello iniziale su alto (3.3V)
    GPIO.setup(BtnPin, GPIO.IN) # Imposta BtnPin come ingresso.

# Definisci una funzione di callback per il pulsante
def swLed(ev=None):
    global Led_status
    # Cambia lo stato del LED (acceso-->spento; spento-->acceso)
    Led_status = not Led_status
    GPIO.output(LedPin, Led_status)
    if Led_status:
        print ('LED OFF...')
    else:
        print ('...LED ON')

# Definisci una funzione principale per il processo principale
def main():
    # Imposta una rilevazione di caduta su BtnPin,
    # e collega la funzione di callback a swLed
    GPIO.add_event_detect(BtnPin, GPIO.FALLING, callback=swLed)
    while True:
        # Non fare nulla
        time.sleep(1)

# Definisci una funzione destroy per pulire tutto al termine
# dello script
def destroy():
    # Spegni il LED
    GPIO.output(LedPin, GPIO.HIGH)
    # Rilascia le risorse
    GPIO.cleanup()

# Se esegui questo script direttamente, fai:
if __name__ == '__main__':
    setup()
    try:
        main()
    # Quando viene premuto 'Ctrl+C', il programma
    # eseguirà destroy().
    except KeyboardInterrupt:
        destroy()

Spiegazione del Codice

LedPin = 17

Imposta GPIO17 come pin del LED

BtnPin = 18

Imposta GPIO18 come pin del pulsante

GPIO.add_event_detect(BtnPin, GPIO.FALLING, callback=swLed)

Imposta una rilevazione di caduta su BtnPin, e quando il valore di BtnPin cambia da livello alto a livello basso, significa che il pulsante è stato premuto. Il passo successivo è chiamare la funzione swLed.

def swLed(ev=None):
global Led_status
# Cambia lo stato del LED (acceso-->spento; spento-->acceso)
Led_status = not Led_status
GPIO.output(LedPin, Led_status)

Definisce una funzione di callback come callback del pulsante. Quando il pulsante viene premuto la prima volta, e la condizione not Led_status è falsa, viene chiamata la funzione GPIO.output() per accendere il LED. Alla pressione successiva del pulsante, lo stato del LED viene convertito da falso a vero, spegnendo così il LED.

Immagine del Fenomeno

_images/image153.jpeg
