3.1.9 Cerradura con Contraseña

Introducción

En este proyecto, usaremos un teclado y una pantalla LCD para crear una cerradura de combinación. La pantalla LCD mostrará un mensaje correspondiente para que ingreses tu contraseña en el teclado. Si la contraseña es correcta, aparecerá «CORRECTO» en la pantalla.

A partir de este proyecto, podemos añadir componentes electrónicos adicionales, como un zumbador o un LED, para generar distintas respuestas al ingresar la contraseña.

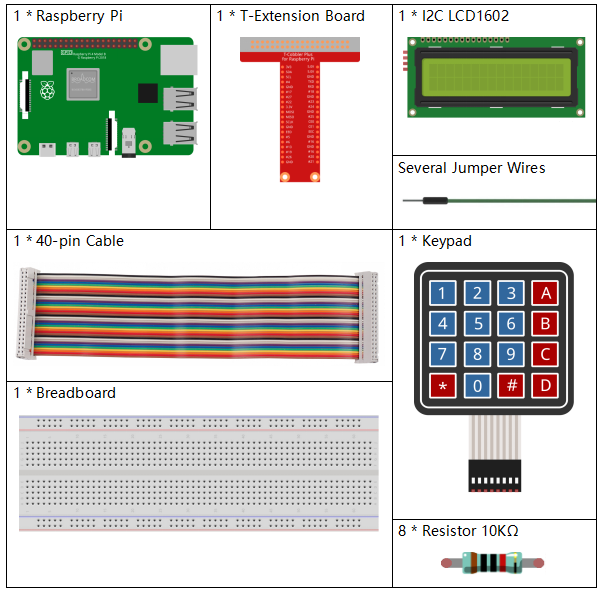

Componentes

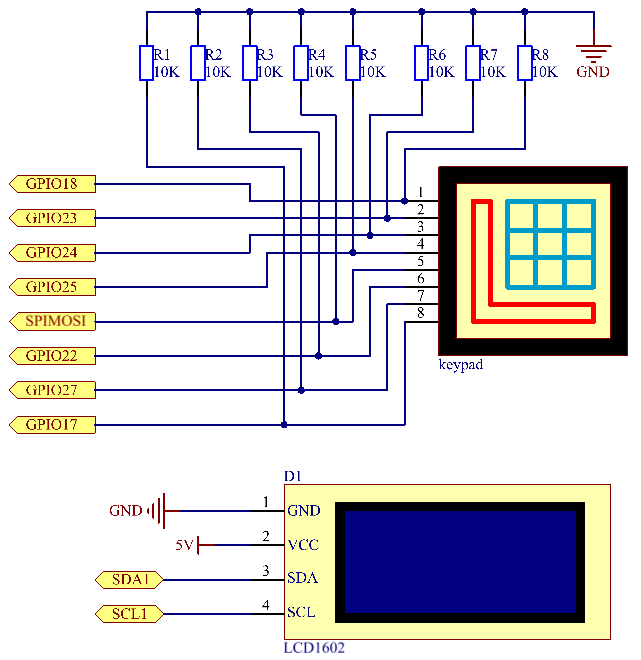

Diagrama de Circuito

T-Board Name	physical	wiringPi	BCM
GPIO18	Pin 12	1	18
GPIO23	Pin 16	4	23
GPIO24	Pin 18	5	24
GPIO25	Pin 22	6	25
GPIO17	Pin 11	0	17
GPIO27	Pin 13	2	27
GPIO22	Pin 15	3	22
SPIMOSI	Pin 19	12	10
SDA1	Pin 3
SCL1	Pin 5

Procedimientos Experimentales

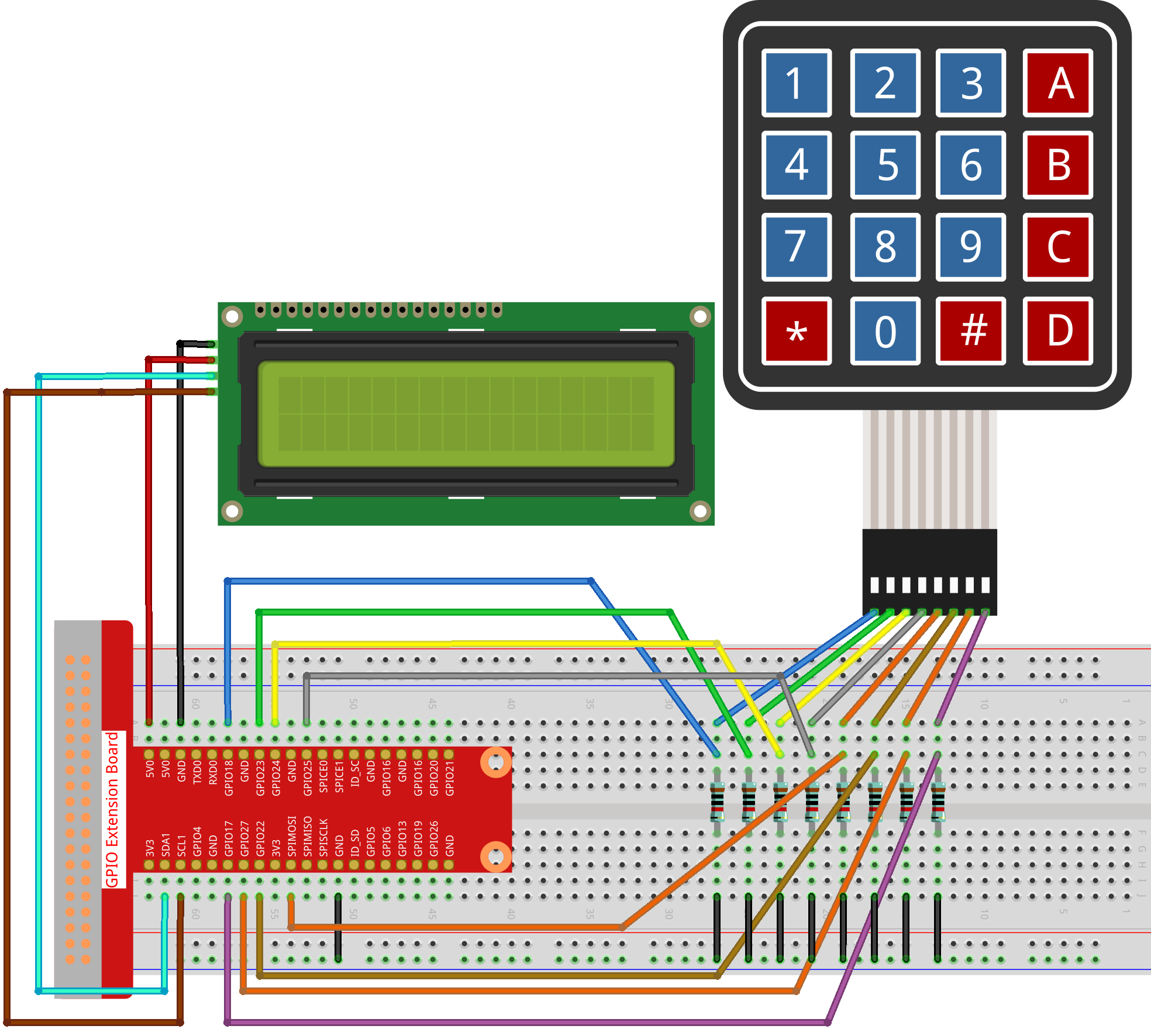

Paso 1: Construye el circuito.

Paso 2: Cambia al directorio.

cd ~/davinci-kit-for-raspberry-pi/c/3.1.9/

Paso 3: Compila.

gcc 3.1.9_PasswordLock.cpp -lwiringPi

Paso 4: Ejecuta.

sudo ./a.out

Al ejecutar el código, el teclado se usará para ingresar la contraseña. Si aparece «CORRECTO» en la pantalla LCD1602, la contraseña es correcta; de lo contrario, aparecerá «CLAVE INCORRECTA».

Nota

Si no funciona después de ejecutar el código, o aparece el mensaje de error: "wiringPi.h: No such file or directory», consulta ¿El código en C no funciona?.

Explicación del Código

#define ROWS  4
#define COLS  4
#define BUTTON_NUM (ROWS * COLS)
#define LENS  4

unsigned char KEYS[BUTTON_NUM] {
'1','2','3','A',
'4','5','6','B',
'7','8','9','C',
'*','0','#','D'};

char password[LENS]={'1','9','8','4'};

Aquí definimos la longitud de la contraseña (LENS), el arreglo KEYS para almacenar los valores del teclado y el arreglo que guarda la contraseña correcta.

void keyRead(unsigned char* result);
bool keyCompare(unsigned char* a, unsigned char* b);
void keyCopy(unsigned char* a, unsigned char* b);
void keyPrint(unsigned char* a);
void keyClear(unsigned char* a);
int keyIndexOf(const char value);

Declaración de las subfunciones del código para el teclado matricial; consulta 2.1.5 Keypad de este documento para más detalles.

void write_word(int data);
void send_command(int comm);
void send_data(int data);
void lcdInit();
void clear();
void write(int x, int y, char const data[]);

Declaración de las subfunciones del código para la LCD1602; consulta 1.1.7 LCD1602 I2C de este documento para más detalles.

while(1){
        keyRead(pressed_keys);
        bool comp = keyCompare(pressed_keys, last_key_pressed);
        ...
                testword[keyIndex]=pressed_keys[0];
                keyIndex++;
                if(keyIndex==LENS){
                    if(check()==0){
                        clear();
                        write(3, 0, "WRONG KEY!");
                        write(0, 1, "please try again");
                        }
                ...

Lee el valor de la tecla y lo almacena en el arreglo de prueba testword. Si el número de valores ingresados es mayor o igual a 4, la contraseña se verifica automáticamente y el resultado se muestra en la pantalla LCD.

int check(){
    for(int i=0;i<LENS;i++){
        if(password[i]!=testword[i])
        {return 0;}
    }
    return 1;
}

Verifica la corrección de la contraseña. Retorna 1 si la contraseña es correcta, y 0 si no lo es.
