3.1.5 Indicador de Batería

Nota

../_images/mcp3008_and_adc0834.jpg

Dependiendo de la versión de tu kit, identifica si tienes ADC0834 o MCP3008 y procede con la sección correspondiente.

Introducción

En este curso, crearemos un dispositivo indicador de batería que pueda mostrar visualmente el nivel de batería en el LED Bargraph.

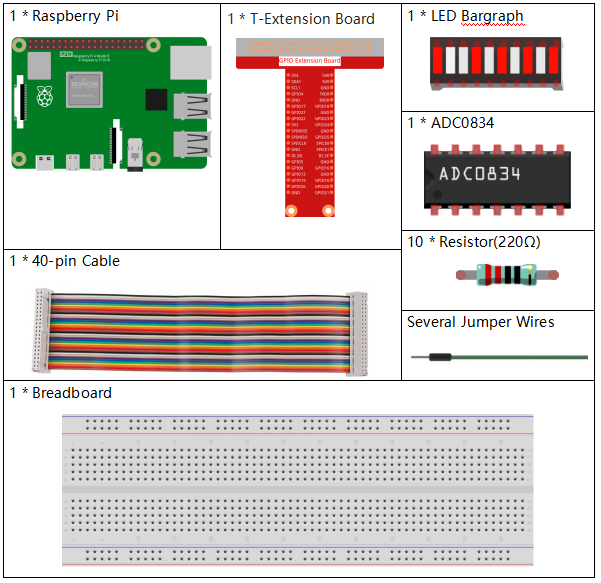

Componentes

../_images/list_Battery_Indicator1.png

Diagrama de Circuito

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27

GPIO25

Pin 22

6

25

GPIO12

Pin 32

26

12

GPIO16

Pin 36

27

16

GPIO20

Pin 38

28

20

GPIO21

Pin 40

29

21

GPIO5

Pin 29

21

5

GPIO6

Pin 31

22

6

GPIO13

Pin 33

23

13

GPIO19

Pin 35

24

19

GPIO26

Pin 37

25

26

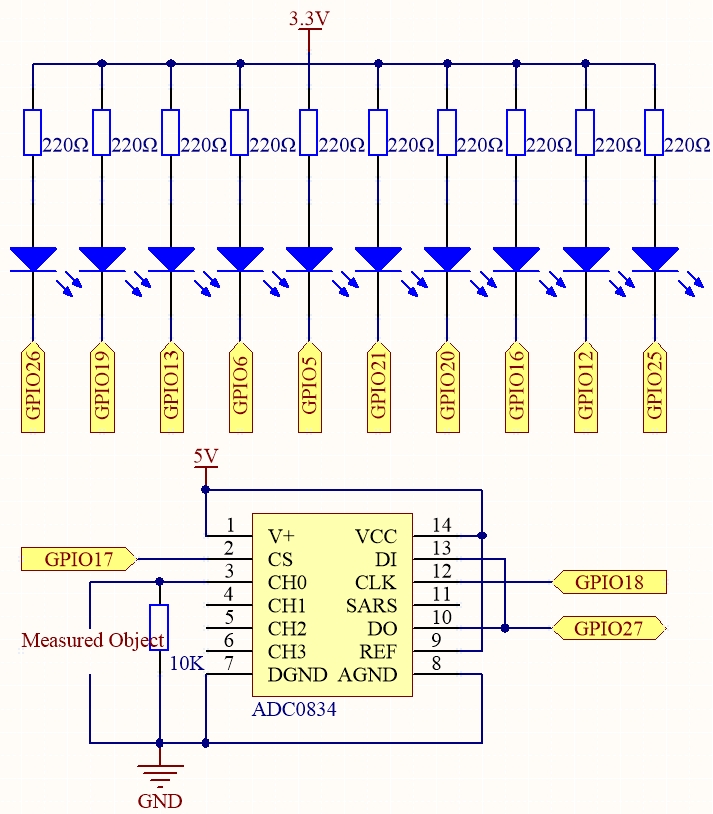

../_images/Schematic_three_one51.png

Procedimientos Experimentales

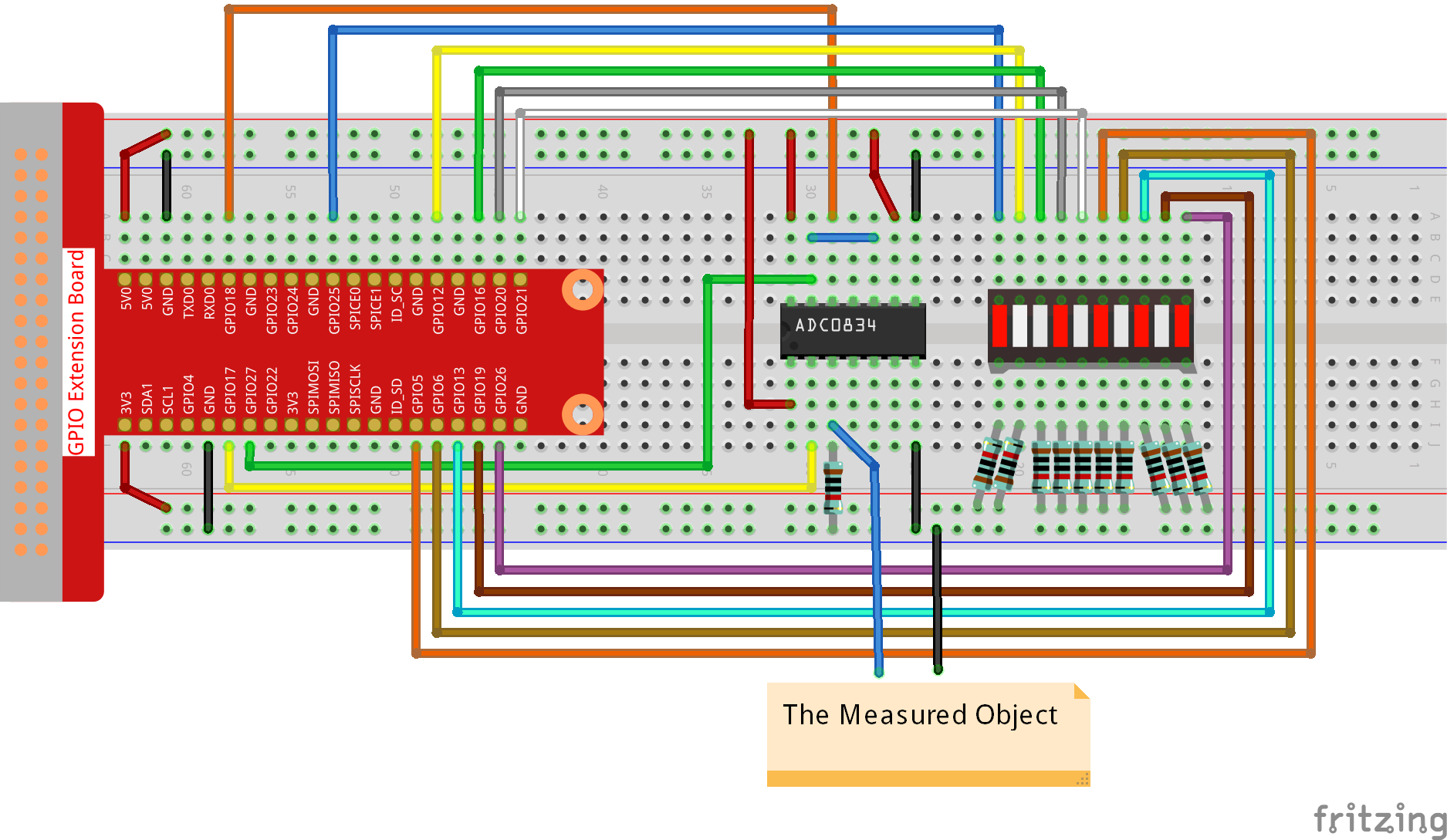

Paso 1: Construye el circuito.

电量计_bb

Paso 2: Ingresa en la carpeta del código.

cd ~/davinci-kit-for-raspberry-pi/c/3.1.5/

Paso 3: Compila el código.

gcc 3.1.5_BatteryIndicator.c -lwiringPi

Paso 4: Ejecuta el archivo ejecutable.

sudo ./a.out

Después de ejecutar el programa, conecta un cable desde el pin 3 del ADC0834 y otro desde el GND, llevándolos a los dos polos de una batería respectivamente. Podrás ver el nivel de energía correspondiente en el LED Bargraph, encendiéndose los LED que indican el nivel de carga (rango de medición: 0-5V).

Nota

Si no funciona tras ejecutarlo o aparece el mensaje de error: "wiringPi.h: No such file or directory», consulta ¿El código en C no funciona?.

Explicación del Código

void LedBarGraph(int value){
    for(int i=0;i<10;i++){
        digitalWrite(pins[i],HIGH);
    }
    for(int i=0;i<value;i++){
        digitalWrite(pins[i],LOW);
    }
}

Esta función controla el encendido o apagado de los 10 LEDs en el LED Bargraph. Primero, damos un nivel alto a estos 10 LEDs para apagarlos y luego determinamos cuántos LEDs se encienden al modificar el valor analógico recibido.

int main(void)
{
    uchar analogVal;
    if(wiringPiSetup() == -1){ //si la inicialización falla, imprime mensaje en pantalla
        printf("setup wiringPi failed !");
        return 1;
    }
    pinMode(ADC_CS,  OUTPUT);
    pinMode(ADC_CLK, OUTPUT);
    for(int i=0;i<10;i++){       //establece los pines del LED como salida
        pinMode(pins[i], OUTPUT);
        digitalWrite(pins[i],HIGH);
    }
    while(1){
        analogVal = get_ADC_Result(0);
        LedBarGraph(analogVal/25);
        delay(100);
    }
    return 0;
}

analogVal produce valores (0-255) que varían con el voltaje (0-5V); por ejemplo, si se detectan 3V en una batería, el valor correspondiente en el voltímetro es 152.

Los 10 LEDs en el LED Bargraph se utilizan para mostrar las lecturas de analogVal. 255/10=25, por lo tanto, cada incremento de 25 en el valor analógico enciende un LED más; por ejemplo, si “analogVal=150” (aproximadamente 3V), se encenderán 6 LEDs.
