3.1.7 Semáforo
Introducción
En este proyecto, usaremos luces LED de tres colores para simular el cambio de luces en un semáforo, y un display de 7 segmentos de cuatro dígitos para mostrar la cuenta regresiva de cada estado del semáforo.

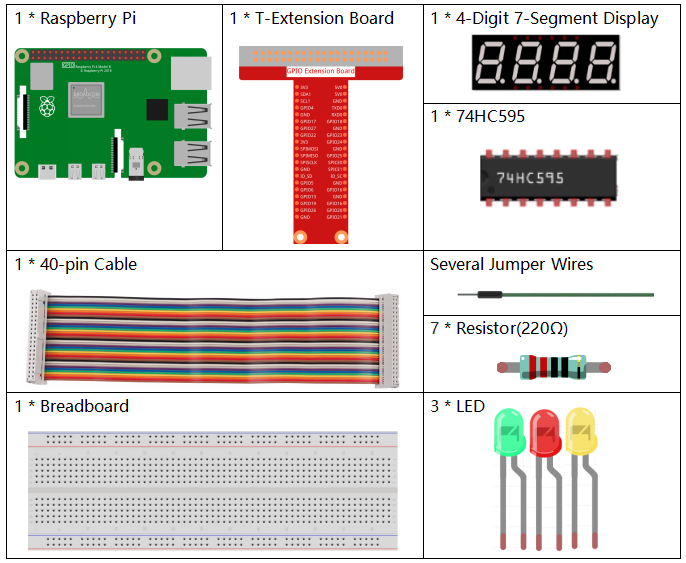

Componentes

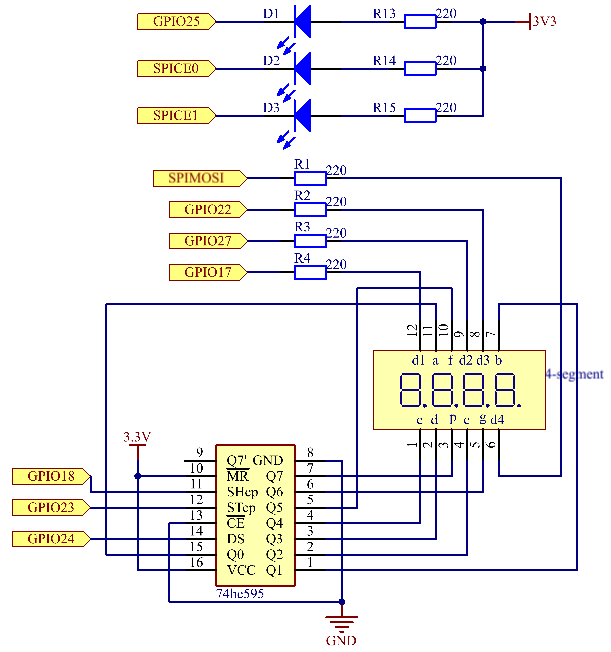

Diagrama de Circuito
T-Board Name |
physical |
wiringPi |
BCM |
GPIO17 |
Pin 11 |
0 |
17 |
GPIO27 |
Pin 13 |
2 |
27 |
GPIO22 |
Pin 15 |
3 |
22 |
SPIMOSI |
Pin 19 |
12 |
10 |
GPIO18 |
Pin 12 |
1 |
18 |
GPIO23 |
Pin 16 |
4 |
23 |
GPIO24 |
Pin 18 |
5 |
24 |
GPIO25 |
Pin 22 |
6 |
25 |
SPICE0 |
Pin 24 |
10 |
8 |
SPICE1 |
Pin 26 |
11 |
7 |
Procedimientos Experimentales
Paso 1: Construye el circuito.
Paso 2: Cambia al directorio.
cd ~/davinci-kit-for-raspberry-pi/c/3.1.7/
Paso 3: Compila.
gcc 3.1.7_TrafficLight.c -lwiringPi
Paso 4: Ejecuta.
sudo ./a.out
Cuando se ejecuta el código, los LEDs simulan el cambio de color de un semáforo. Primero, el LED rojo se enciende durante 60s, luego el LED verde se enciende durante 30s; después, el LED amarillo se enciende durante 5s. Al finalizar, el LED rojo se enciende nuevamente por 60s, y esta secuencia se repetirá.
Nota
Si no funciona después de ejecutar el código, o aparece el mensaje de error: "wiringPi.h: No such file or directory», consulta ¿El código en C no funciona?.
Explicación del Código
#define SDI 5
#define RCLK 4
#define SRCLK 1
const int placePin[] = {12, 3, 2, 0};
unsigned char number[] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90};
void pickDigit(int digit);
void hc595_shift(int8_t data);
void clearDisplay();
void display();
Estos códigos permiten la función de visualización de números en un display de 7 segmentos de 4 dígitos. Consulta 1.1.5 Pantalla de 7 Segmentos de 4 Dígitos para más detalles. Aquí, usamos el código para mostrar la cuenta regresiva del tiempo en el semáforo.
const int ledPin[]={6,10,11};
int colorState = 0;
void lightup()
{
for(int i=0;i<3;i++){
digitalWrite(ledPin[i],HIGH);
}
digitalWrite(ledPin[colorState],LOW);
}
Este código enciende y apaga los LEDs.
int greenLight = 30;
int yellowLight = 5;
int redLight = 60;
int colorState = 0;
char *lightColor[]={"Red","Green","Yellow"};
int counter = 60;
void timer(int timer1){ //Función de temporizador
if(timer1 == SIGALRM){
counter --;
alarm(1);
if(counter == 0){
if(colorState == 0) counter = greenLight;
if(colorState == 1) counter = yellowLight;
if(colorState == 2) counter = redLight;
colorState = (colorState+1)%3;
}
printf("counter : %d \t light color: %s \n",counter,lightColor[colorState]);
}
}
Este código enciende y apaga el temporizador. Consulta 1.1.5 Pantalla de 7 Segmentos de 4 Dígitos para más detalles. Aquí, cuando el temporizador llega a cero, el valor de colorState se cambia para encender otro LED y el temporizador se reinicia con un nuevo valor.
void loop()
{
while(1){
display();
lightup();
}
}
int main(void)
{
//…
signal(SIGALRM,timer);
alarm(1);
loop();
return 0;
}
El temporizador se inicia en la función main(). En la función loop(), se utiliza un ciclo while(1) para llamar a las funciones del display de 7 segmentos y de control de los LEDs.
