3.1.8 Monitor de Sobrecalentamiento

Nota

_images/mcp3008_and_adc0834.jpg

Dependiendo de la versión de tu kit, identifica si tienes ADC0834 o MCP3008 y procede con la sección correspondiente.

Introducción

Podrías querer crear un dispositivo de monitoreo de sobrecalentamiento que se aplique a diversas situaciones, por ejemplo, en una fábrica, si se necesita una alarma y el apagado automático oportuno de una máquina cuando hay sobrecalentamiento en el circuito. En esta lección, usaremos un termistor, un joystick, un zumbador, un LED y una pantalla LCD para crear un dispositivo inteligente de monitoreo de temperatura cuyo umbral es ajustable.

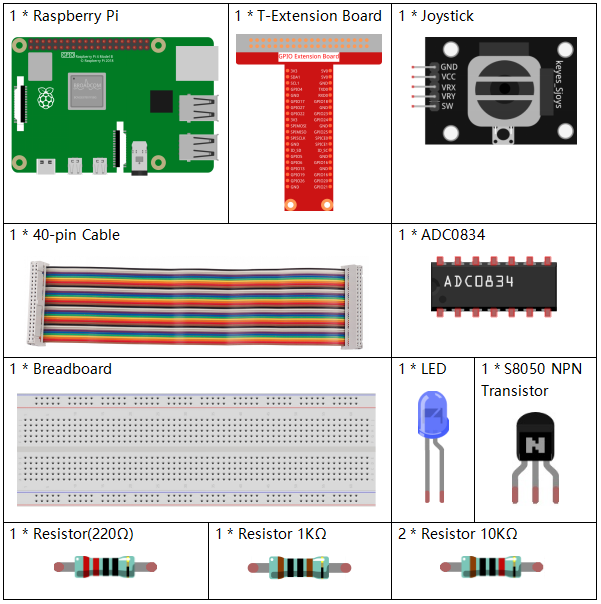

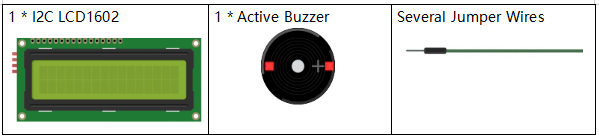

Componentes

_images/list_Overheat_Monitor.png _images/list_Overheat_Monitor2.png

Diagrama de Esquema

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27

GPIO22

Pin15

3

22

GPIO23

Pin16

4

23

GPIO24

Pin18

5

24

SDA1

Pin 3

SCL1

Pin 5

_images/Schematic_three_one8.png

Procedimiento Experimental

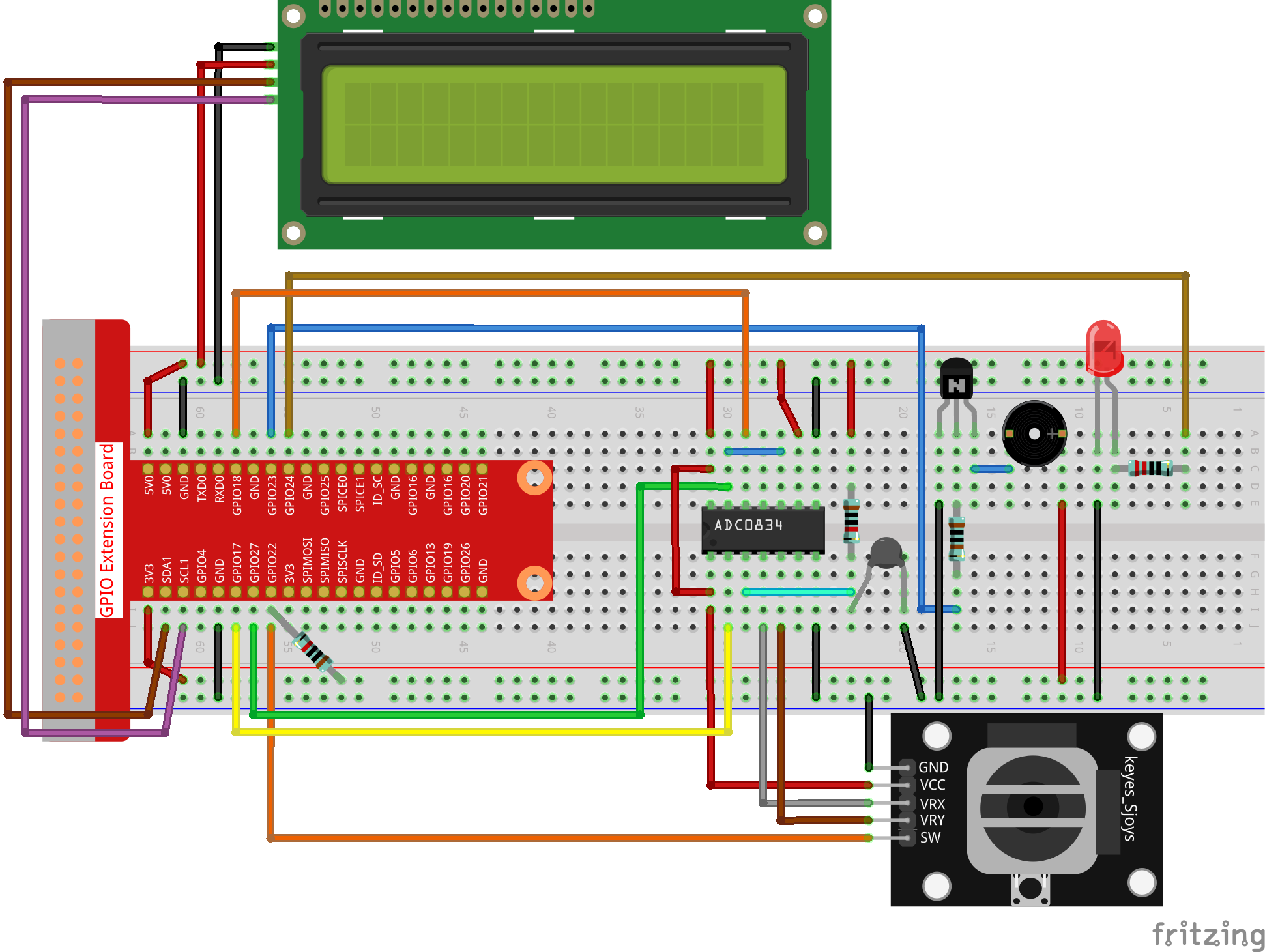

Paso 1: Construir el circuito.

Overheat Monitor_bb

Para Usuarios de Lenguaje C

Paso 2: Ve a la carpeta del código.

cd ~/davinci-kit-for-raspberry-pi/c/3.1.8/

Paso 3: Compila el código.

gcc 3.1.8_OverheatMonitor.c -lwiringPi -lm

Paso 4: Ejecuta el archivo compilado.

sudo ./a.out

Al ejecutarse el código, se muestra en la I2C LCD1602 la temperatura actual y el umbral de temperatura alta, que inicialmente es 40. Si la temperatura actual supera el umbral, el zumbador y el LED se activan para alertarte.

Nota

Si el programa no funciona después de ejecutarlo o aparece el mensaje de error: «wiringPi.h: No such file or directory», consulta ¿El código en C no funciona?.

Joystick aquí se utiliza para ajustar el umbral de temperatura alta. Al mover el Joystick en las direcciones de los ejes X o Y puedes ajustar (subir o bajar) el umbral de temperatura alta actual. Presiona el Joystick nuevamente para restablecer el umbral al valor inicial.

Explicación del Código

int get_joystick_value(){
    uchar x_val;
    uchar y_val;
    x_val = get_ADC_Result(1);
    y_val = get_ADC_Result(2);
    if (x_val > 200){
        return 1;
    }
    else if(x_val < 50){
        return -1;
    }
    else if(y_val > 200){
        return -10;
    }
    else if(y_val < 50){
        return 10;
    }
    else{
        return 0;
    }
}

Esta función lee los valores de X y Y. Si X>200, devuelve «1»; si X<50, devuelve «-1»; si y>200, devuelve «-10», y si y<50, devuelve «10».

void upper_tem_setting(){
    write(0, 0, "Upper Adjust:");
    int change = get_joystick_value();
    upperTem = upperTem + change;
    char str[6];
    snprintf(str,3,"%d",upperTem);
    write(0,1,str);
    int len;
    len = strlen(str);
    write(len,1,"             ");
    delay(100);
}

Esta función permite ajustar el umbral y mostrarlo en la pantalla I2C LCD1602.

double temperature(){
    unsigned char temp_value;
    double Vr, Rt, temp, cel, Fah;
    temp_value = get_ADC_Result(0);
    Vr = 5 * (double)(temp_value) / 255;
    Rt = 10000 * (double)(Vr) / (5 - (double)(Vr));
    temp = 1 / (((log(Rt/10000)) / 3950)+(1 / (273.15 + 25)));
    cel = temp - 273.15;
    Fah = cel * 1.8 +32;
    return cel;
}

Lee el valor analógico de CH0 (termistor) del ADC0834 y luego lo convierte en un valor de temperatura.

void monitoring_temp(){
    char str[6];
    double cel = temperature();
    snprintf(str,6,"%.2f",cel);
    write(0, 0, "Temp: ");
    write(6, 0, str);
    snprintf(str,3,"%d",upperTem);
    write(0, 1, "Upper: ");
    write(7, 1, str);
    delay(100);
    if(cel >= upperTem){
        digitalWrite(buzzPin, HIGH);
        digitalWrite(LedPin, HIGH);
    }
    else if(cel < upperTem){
        digitalWrite(buzzPin, LOW);
        digitalWrite(LedPin, LOW);
    }
}

Al ejecutar el código, se muestra en la I2C LCD1602 la temperatura actual y el umbral de temperatura alta, que inicialmente es 40. Si la temperatura actual supera el umbral, el zumbador y el LED se activan para alertarte.

int main(void)
{
    setup();
    int lastState =1;
    int stage=0;
    while (1)
    {
        int currentState = digitalRead(Joy_BtnPin);
        if(currentState==1 && lastState == 0){
            stage=(stage+1)%2;
            delay(100);
            lcd_clear();
        }
        lastState=currentState;
        if (stage==1){
            upper_tem_setting();
        }
        else{
            monitoring_temp();
        }
    }
    return 0;
}

La función main() contiene el proceso completo del programa como se muestra a continuación:

1) Al iniciar el programa, el valor inicial de stage es 0, y la temperatura actual y el umbral de temperatura alta 40 se muestran en la I2C LCD1602. Si la temperatura actual supera el umbral, el zumbador y el LED se activan para alertar.

2) Al presionar el Joystick, stage cambiará a 1, y podrás ajustar el umbral de temperatura alta. Al mover el Joystick en las direcciones de los ejes X o Y, puedes ajustar (subir o bajar) el umbral actual. Presiona el Joystick nuevamente para restablecer el umbral al valor inicial.

Para Usuarios de Lenguaje Python

Paso 2: Ve a la carpeta del código.

cd ~/davinci-kit-for-raspberry-pi/python/

Paso 3: Ejecuta el archivo.

sudo python3 3.1.8_OverheatMonitor.py

Al ejecutar el código, la temperatura actual y el umbral de temperatura alta 40 se muestran en la I2C LCD1602. Si la temperatura actual supera el umbral, el zumbador y el LED se activarán para alertarte.

El Joystick se utiliza para ajustar el umbral de temperatura alta. Moviendo el Joystick en la dirección del eje X o Y puedes aumentar o disminuir el umbral de temperatura alta. Presiona el Joystick nuevamente para restablecer el umbral al valor inicial.

Código

Nota

Puedes Modificar/Restablecer/Copiar/Ejecutar/Detener el código a continuación. Pero antes, necesitas ir a la ruta del código fuente como davinci-kit-for-raspberry-pi/python.

import LCD1602
import RPi.GPIO as GPIO
import ADC0834
import time
import math

Joy_BtnPin = 22
buzzPin = 23
ledPin = 24


upperTem = 40

def setup():
    ADC0834.setup()
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(ledPin, GPIO.OUT, initial=GPIO.LOW)
    GPIO.setup(buzzPin, GPIO.OUT, initial=GPIO.LOW)
    GPIO.setup(Joy_BtnPin, GPIO.IN, pull_up_down=GPIO.PUD_UP)
    LCD1602.init(0x27, 1)

def get_joystick_value():
    x_val = ADC0834.getResult(1)
    y_val = ADC0834.getResult(2)
    if(x_val > 200):
        return 1
    elif(x_val < 50):
        return -1
    elif(y_val > 200):
        return -10
    elif(y_val < 50):
        return 10
    else:
        return 0

def upper_tem_setting():
    global upperTem
    LCD1602.write(0, 0, 'Upper Adjust: ')
    change = int(get_joystick_value())
    upperTem = upperTem + change
    strUpperTem = str(upperTem)
    LCD1602.write(0, 1, strUpperTem)
    LCD1602.write(len(strUpperTem),1, '              ')
    time.sleep(0.1)

def temperature():
    analogVal = ADC0834.getResult()
    Vr = 5 * float(analogVal) / 255
    Rt = 10000 * Vr / (5 - Vr)
    temp = 1/(((math.log(Rt / 10000)) / 3950) + (1 / (273.15+25)))
    Cel = temp - 273.15
    Fah = Cel * 1.8 + 32
    return round(Cel,2)

def monitoring_temp():
    global upperTem
    Cel=temperature()
    LCD1602.write(0, 0, 'Temp: ')
    LCD1602.write(0, 1, 'Upper: ')
    LCD1602.write(6, 0, str(Cel))
    LCD1602.write(7, 1, str(upperTem))
    time.sleep(0.1)
    if Cel >= upperTem:
        GPIO.output(buzzPin, GPIO.HIGH)
        GPIO.output(ledPin, GPIO.HIGH)
    else:
        GPIO.output(buzzPin, GPIO.LOW)
        GPIO.output(ledPin, GPIO.LOW)

def loop():
    lastState=1
    stage=0
    while True:
        currentState=GPIO.input(Joy_BtnPin)
        if currentState==1 and lastState ==0:
            stage=(stage+1)%2
            time.sleep(0.1)
            LCD1602.clear()
        lastState=currentState
        if stage == 1:
            upper_tem_setting()
        else:
            monitoring_temp()

def destroy():
    LCD1602.clear()
    ADC0834.destroy()
    GPIO.cleanup()

if __name__ == '__main__':     # El programa comienza aquí
    try:
        setup()
        while True:
            loop()
    except KeyboardInterrupt:   # Cuando se presiona 'Ctrl+C', se ejecutará la función destroy()
        destroy()

Explicación del Código

def get_joystick_value():
    x_val = ADC0834.getResult(1)
    y_val = ADC0834.getResult(2)
    if(x_val > 200):
        return 1
    elif(x_val < 50):
        return -1
    elif(y_val > 200):
        return -10
    elif(y_val < 50):
        return 10
    else:
        return 0

Esta función lee los valores de X e Y. Si X > 200, devuelve «1»; si X < 50, devuelve «-1»; si y > 200, devuelve «-10»; y si y < 50, devuelve «10».

def upper_tem_setting():
    global upperTem
    LCD1602.write(0, 0, 'Upper Adjust: ')
    change = int(get_joystick_value())
    upperTem = upperTem + change
LCD1602.write(0, 1, str(upperTem))
LCD1602.write(len(strUpperTem),1, '              ')
    time.sleep(0.1)

Esta función ajusta el umbral y lo muestra en la I2C LCD1602.

def temperature():
    analogVal = ADC0834.getResult()
    Vr = 5 * float(analogVal) / 255
    Rt = 10000 * Vr / (5 - Vr)
    temp = 1/(((math.log(Rt / 10000)) / 3950) + (1 / (273.15+25)))
    Cel = temp - 273.15
    Fah = Cel * 1.8 + 32
    return round(Cel,2)

Lee el valor analógico del CH0 (termistor) del ADC0834 y lo convierte en valor de temperatura.

def monitoring_temp():
    global upperTem
    Cel=temperature()
    LCD1602.write(0, 0, 'Temp: ')
    LCD1602.write(0, 1, 'Upper: ')
    LCD1602.write(6, 0, str(Cel))
    LCD1602.write(7, 1, str(upperTem))
    time.sleep(0.1)
    if Cel >= upperTem:
        GPIO.output(buzzPin, GPIO.HIGH)
        GPIO.output(ledPin, GPIO.HIGH)
    else:
        GPIO.output(buzzPin, GPIO.LOW)
        GPIO.output(ledPin, GPIO.LOW)

Al ejecutar el código, la temperatura actual y el umbral de alta temperatura 40 se muestran en I2C LCD1602. Si la temperatura actual supera el umbral, el zumbador y el LED se activarán para alertarte.

def loop():
    lastState=1
    stage=0
    while True:
        currentState=GPIO.input(Joy_BtnPin)
        if currentState==1 and lastState ==0:
            stage=(stage+1)%2
            time.sleep(0.1)
            LCD1602.clear()
        lastState=currentState
        if stage == 1:
            upper_tem_setting()
        else:
            monitoring_temp()

La función main() contiene todo el proceso del programa como se muestra:

  1. Al iniciar el programa, el valor inicial de stage es 0, y la temperatura actual y el umbral de alta temperatura 40 se muestran en I2C LCD1602. Si la temperatura actual es mayor que el umbral, el zumbador y el LED se activarán para alertarte.

  2. Presiona el Joystick y stage cambiará a 1, permitiéndote ajustar el umbral de alta temperatura. Moviendo el Joystick en las direcciones del eje X e Y se puede ajustar (aumentar o disminuir) el umbral de temperatura actual. Vuelve a presionar el Joystick para restablecer el umbral al valor inicial.

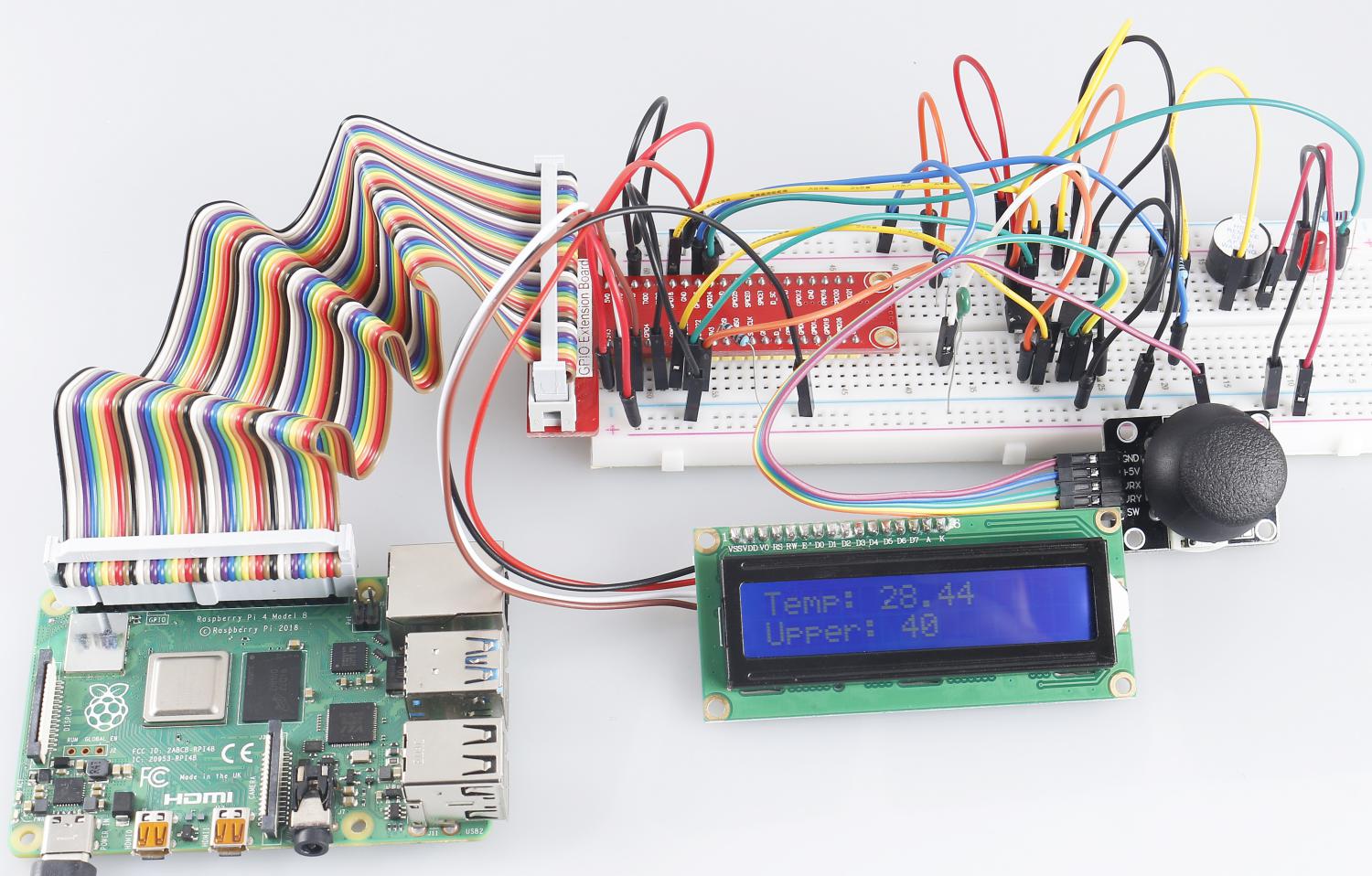

Imagen del Fenómeno

_images/image259.jpeg
