5.9 ShiftOut(LED)

shiftOut() は74HC595が8つのデジタル信号を出力するために使用されます。バイナリ数の最後のビットをQ0に、最初のビットの出力をQ7に行います。つまり、バイナリ数“00000001”を書き込むと、Q0が高レベルを出力し、Q1〜Q7が低レベルを出力します。

このプロジェクトでは、74HC595の使用方法を学びます。74HC595は8ビットのシフトレジスタと三状態の並列出力を持つストレージレジスタで構成されています。シリアル入力を並列出力に変換するため、MCUのIOポートを節約できます。

具体的には、74hc595は8ビットのバイナリ数を書き込むことでデジタル信号出力のための8つのピンを置き換えることができます。

必要な部品

このプロジェクトでは、以下のコンポーネントが必要です。

一式をまとめて購入することは非常に便利です。リンクは以下の通りです:

名前

このキットのアイテム

リンク

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

以下のリンクから個別に購入することもできます。

コンポーネントの紹介

購入リンク

SunFounder R3ボード

購入

ブレッドボード

購入

ジャンパーワイヤー

購入

抵抗器

購入

LED

購入

74HC595

購入

回路図

../_images/circuit_6.4_74hc595.png
  • MR (pin10)が高レベルでOE (pin13)が低レベルのとき、データはSHcpの立ち上がりエッジで入力され、SHcpの立ち上がりエッジを通ってメモリレジスタに移動します。

  • 2つのクロックが連結されている場合、シフトレジスタは常にメモリレジスタよりも1パルス早くなります。

  • メモリレジスタにはシリアルシフト入力ピン(Ds)、シリアル出力ピン(Q)、非同期リセットボタン(低レベル)があります。

  • メモリレジスタは、3状態での8ビット並列のバスを出力します。

  • OEが有効(低レベル)のとき、メモリレジスタのデータはバス(Q0〜Q7)に出力されます。

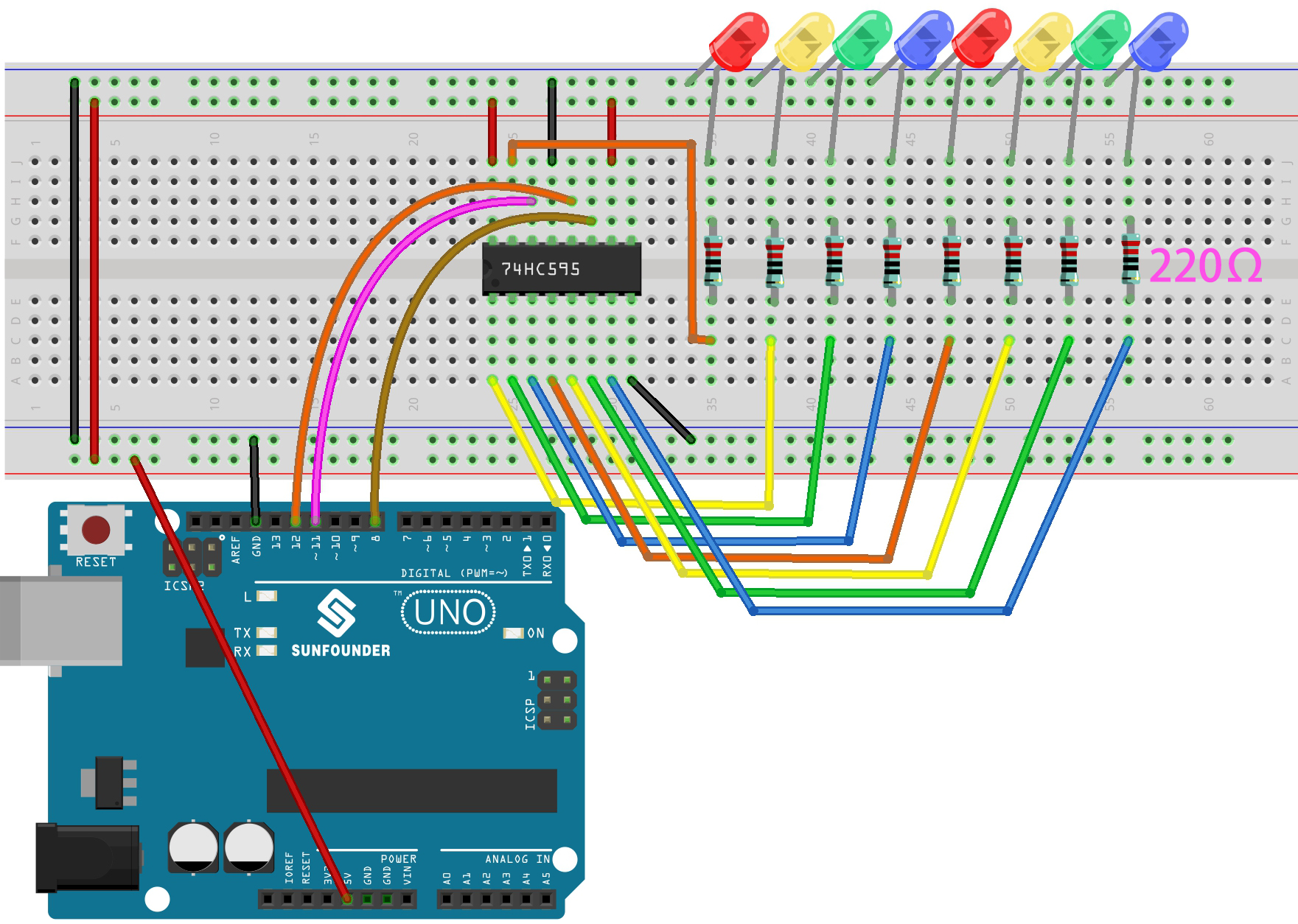

配線図

../_images/74hc595_bb.jpg

コード

注釈

  • 3in1-kit\basic_project\5.9.shiftout_led のパスの下の 5.9.shiftout_led.ino ファイルを開きます。

  • または、このコードを Arduino IDE にコピーします。

  • または、 Arduino Web Editor を通じてコードをアップロードします。

R3ボードにコードをアップロードすると、LEDが次々に点灯するのが見られます。

どのように動作するのか?

配列を宣言し、 74HC595によって制御される8つのLEDの動作状態を変更するために使用されるいくつかの8ビットバイナリ数を保存します。

int datArray[] = {B00000000, B00000001, B00000011, B00000111, B00001111, B00011111, B00111111, B01111111, B11111111};

最初に STcp を低レベルに設定し、次に高レベルに設定します。 これにより、STcpの立ち上がりエッジのパルスが生成されます。

digitalWrite(STcp,LOW);

shiftOut() は、一度に1ビットのデータをシフトアウトするために使用され、 datArray[num] のデータのバイトを DS ピンを使用してシフトレジスタにシフトします。 MSBFIRST は高ビットからの移動を意味します。

shiftOut(DS,SHcp,MSBFIRST,datArray[num]);

digitalWrite(STcp,HIGH) が実行された後、 STcp は立ち上がりエッジになります。 この時点で、シフトレジスタのデータがメモリレジスタに移動されます。

digitalWrite(STcp,HIGH);

8回の後に、1バイトのデータがメモリレジスタに転送されます。 次に、メモリレジスタのデータがバス(Q0-Q7)に出力されます。 例えば、 B00000001 をシフトアウトすると、Q0によって制御されるLEDが点灯し、Q1〜Q7によって制御されるLEDが消灯します。
