3. Inviare Dati a Blynk

Questo capitolo ti mostrerà come inviare dati a Blynk.

Qui creiamo un dispositivo di rilevamento porte e finestre. Il circuito con l’interruttore Reed è posizionato accanto alla porta e alla finestra, mentre il magnete è montato sul bordo della porta e della finestra. Quando la porta o la finestra è chiusa, l’interruttore Reed verrà attivato dalla forza magnetica e il valore del pin corrispondente sulla scheda R3 cambierà. Blynk.cloud riceverà questo valore, consentendoti di verificare se le porte e le finestre della tua casa sono chiuse anche quando sei lontano.

Ora utilizzeremo un widget LED in Blynk per indicare se le tue finestre e porte sono chiuse (cioè se l’interruttore Reed è acceso o spento).

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un intero kit, ecco il link:

Nome	ARTICOLI IN QUESTO KIT	LINK
Starter Kit 3 in 1	380+	3 in 1 Starter Kit

Puoi anche acquistarli separatamente dai link sottostanti.

INTRODUZIONE AI COMPONENTI	LINK PER L’ACQUISTO
Scheda SunFounder R3	ACQUISTA
Breadboard	ACQUISTA
Modulo ESP8266	ACQUISTA
Cavi di Collegamento	ACQUISTA
Resistore	ACQUISTA
Interruttore Reed	-

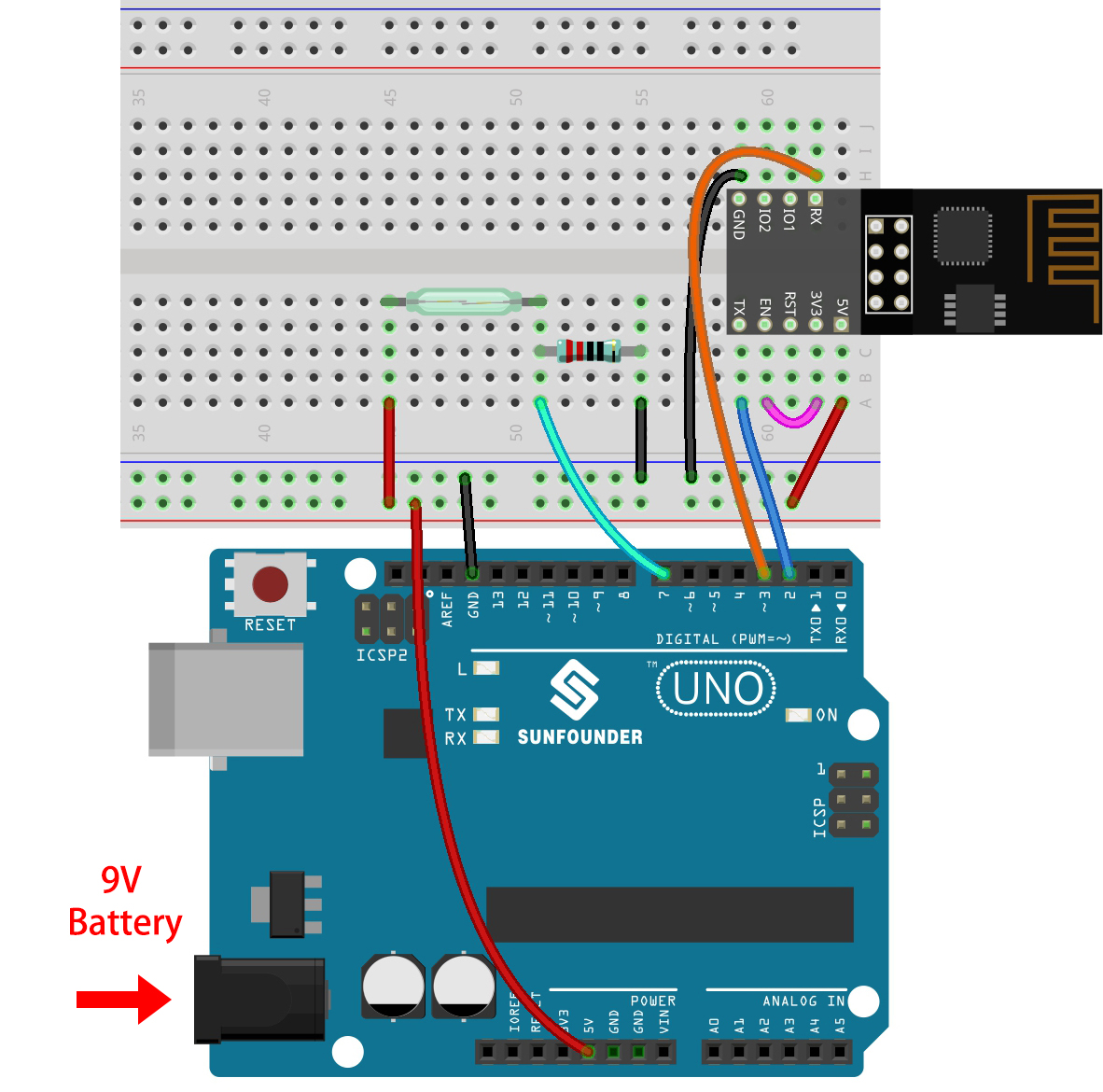

1. Costruisci il Circuito

Nota

Il modulo ESP8266 richiede un’elevata corrente per garantire un ambiente operativo stabile, quindi assicurati che la batteria da 9V sia collegata.

2. Modifica la Dashboard

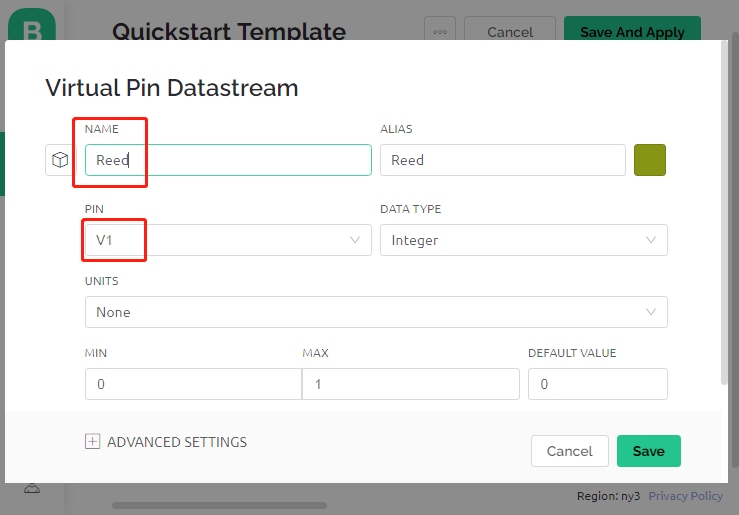

1. Crea un Datastream di tipo Pin Virtuale nella pagina Datastream per ottenere il valore dell’interruttore Reed. Imposta il TIPO DI DATO su Intero e MIN e MAX rispettivamente su 0 e 1.

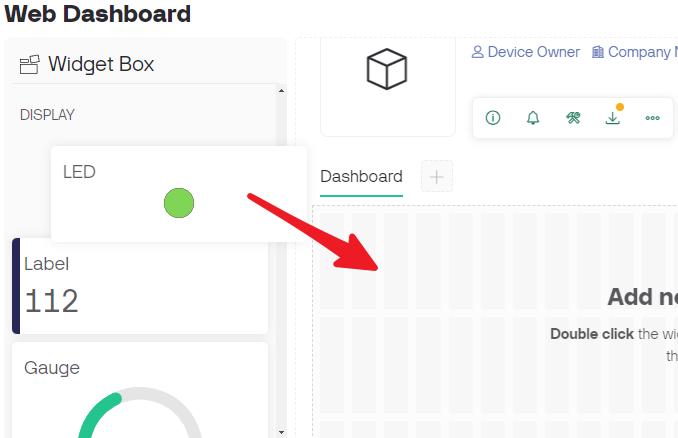

2. Trascina un widget LED sulla pagina della Dashboard Web, a un valore di 1 si accenderà (con colore), altrimenti sarà bianco.

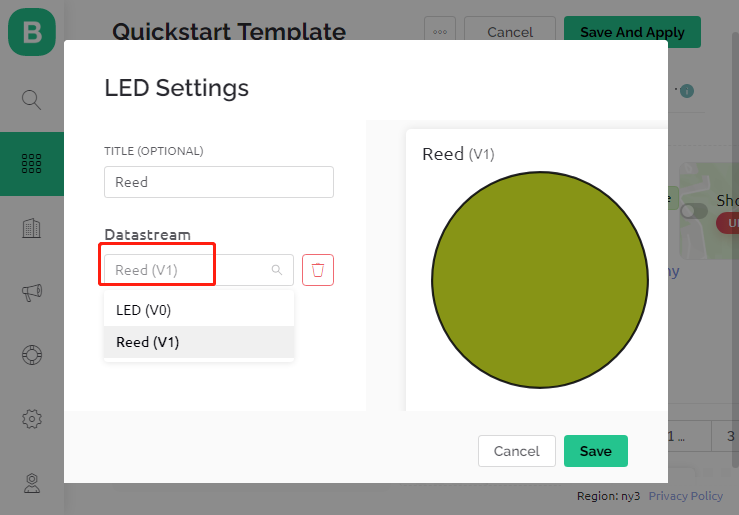

3. Nella pagina delle impostazioni del widget LED, seleziona Datastream come Reed(V1) e salvalo.



3. Esegui il Codice

1. Apri il file 3.push_data_to_blynk.ino nel percorso 3in1-kit\iot_project\3.push_data_to_blynk, oppure copia questo codice in Arduino IDE.

2. Sostituisci Template ID, Nome Dispositivo e Auth Token con i tuoi. Devi anche inserire il ssid e la password della rete WiFi che stai utilizzando. Per tutorial dettagliati, fai riferimento a 1.3 Collegare la scheda R3 a Blynk.

3. Dopo aver selezionato la scheda e la porta corrette, fai clic sul pulsante Upload.

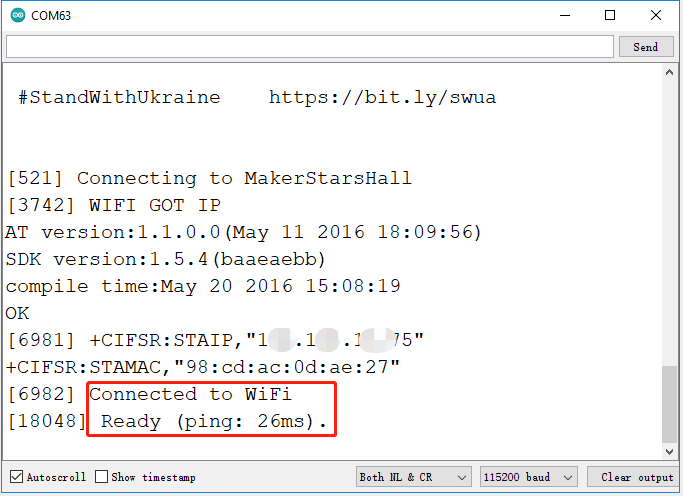

4. Apri il monitor seriale (imposta la velocità a 115200) e attendi che venga visualizzato un messaggio di connessione avvenuta con successo.



   Nota

   Se viene visualizzato il messaggio ESP non risponde quando ti connetti, segui questi passaggi.

   • Assicurati che la batteria da 9V sia collegata.

   • Ripristina il modulo ESP8266 collegando il pin RST a GND per 1 secondo, quindi scollegalo.

   • Premi il pulsante di reset sulla scheda R3.

   A volte potrebbe essere necessario ripetere l’operazione 3-5 volte, sii paziente.

5. Ora, Blynk mostrerà lo stato delle tue porte e finestre. Se le porte e finestre sono chiuse, il widget LED sarà verde, altrimenti sarà grigio.

6. Se desideri utilizzare Blynk sui dispositivi mobili, fai riferimento a Come usare Blynk su dispositivi mobili?.

Come funziona?

In questo esempio, dovresti concentrarti sulle seguenti righe. «Scrivere i dati ogni secondo nel Datastream V1 di Blynk Cloud» è definito da queste righe.

BlynkTimer timer;

void myTimerEvent()
{
    Blynk.virtualWrite(V1, pinValue);
}

void setup()
{
    timer.setInterval(1000L, myTimerEvent);
}

void loop()
{
    timer.run(); // Avvia BlynkTimer
}

La libreria Blynk fornisce un timer integrato, prima creiamo un oggetto timer.

BlynkTimer timer;

Imposta l’intervallo del timer in setup(), qui impostiamo l’esecuzione della funzione myTimerEvent() ogni 1000ms.

timer.setInterval(1000L, myTimerEvent);

Esegui BlynkTimer in loop().

timer.run();

Modifica la funzione personalizzata myTimerEvent(), il codice Blynk.virtualWrite(V1, pinValue) viene utilizzato per scrivere il valore pinValue su V1.

void myTimerEvent()
{
    Blynk.virtualWrite(V1, pinValue);
}
