5. Monitoraggio dell’ambiente domestico

In questo capitolo utilizzeremo Blynk per creare un monitor per l’ambiente domestico. Puoi misurare la temperatura, l’umidità e l’intensità della luce di una stanza utilizzando il DHT11 e la fotoresistenza. Inviando questi valori a Blynk, sarai in grado di conoscere le condizioni ambientali della tua casa tramite internet.

Componenti necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente comodo acquistare un kit completo, ecco il link:

Nome

ELEMENTI IN QUESTO KIT

LINK

Kit 3 in 1 Starter

380+

3 in 1 Starter Kit

Puoi anche acquistarli separatamente dai link seguenti.

INTRODUZIONE AI COMPONENTI

LINK DI ACQUISTO

Scheda SunFounder R3

ACQUISTA

Breadboard

ACQUISTA

Modulo ESP8266

ACQUISTA

Cavi di Collegamento

ACQUISTA

Resistore

ACQUISTA

Fotoresistore

ACQUISTA

Sensore di Temperatura e Umidità DHT11

-

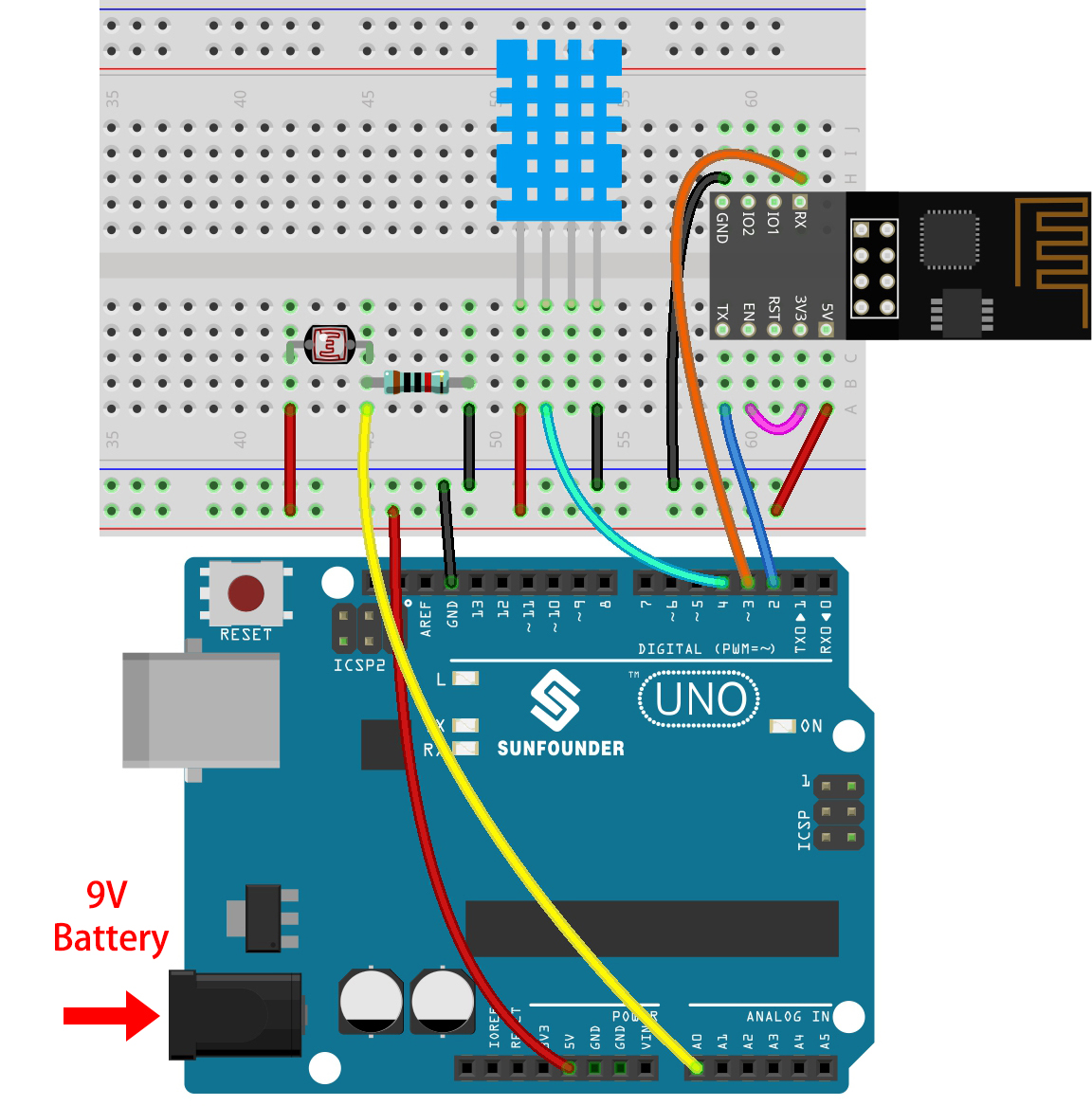

1. Costruisci il Circuito

Nota

Il modulo ESP8266 richiede un’elevata corrente per garantire un ambiente di funzionamento stabile, quindi assicurati che la batteria da 9V sia collegata.

../_images/wiring_dht11.jpg

2. Modifica il Dashboard

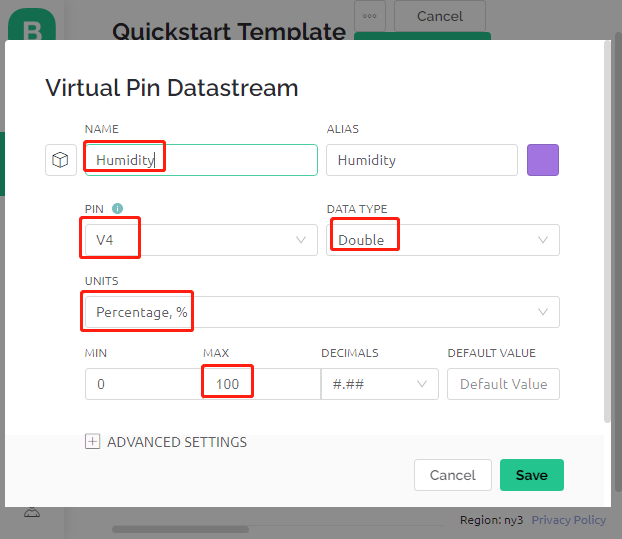

  1. Per registrare i valori di umidità, crea un Datastream di tipo Virtual Pin nella pagina Datastream. Imposta il TIPO DI DATO su Double e MIN e MAX su 0 e 100. Imposta anche le unità su Percentuale, %.

    ../_images/sp220610_145748.png

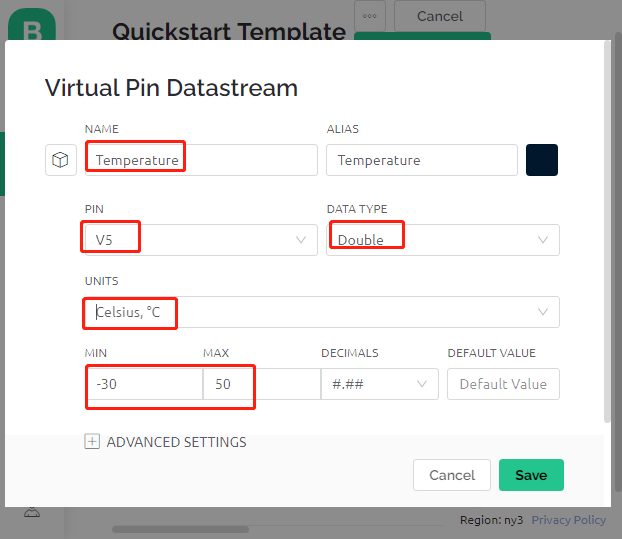

  2. Successivamente, crea un Datastream di tipo Virtual Pin per registrare la temperatura. Imposta il TIPO DI DATO su Double, MIN e MAX su -30 e 50, e le unità su Celsius, °C.

    ../_images/sp220610_145811.png

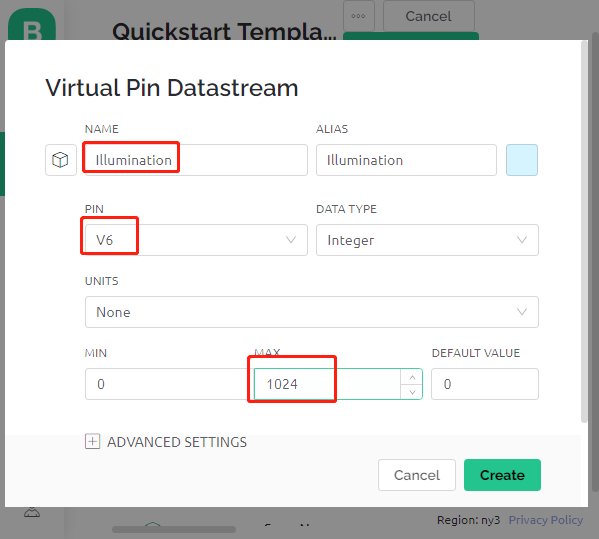

  3. Crea anche un Datastream di tipo Virtual Pin per registrare l’intensità della luce. Utilizza il tipo di dato predefinito - Integer, con MIN e MAX impostati su 0 e 1024.

    ../_images/sp220610_145834.png

  4. Vai alla pagina Wed Dashboard, trascina due widget Label e imposta i loro flussi di dati rispettivamente su V4 e V5, e trascina un widget Gauge impostando il flusso di dati su V6. Nelle impostazioni del widget, puoi anche abilitare Cambia colore in base al valore e selezionare i colori appropriati per rendere il widget più intuitivo e gradevole alla vista.

../_images/sp220610_150400.png

3. Esegui il Codice

  1. Apri il file 5.home_environment_monitoring.ino nel percorso 3in1-kit\iot_project\5.home_environment_monitoring, o copia questo codice in Arduino IDE.

    Nota

    • Qui viene utilizzata la libreria DHT sensor, che puoi installare dal Library Manager.

      ../_images/lib_dht11.png

  2. Sostituisci il Template ID, Device Name, e Auth Token con i tuoi. Devi anche inserire il ssid e la password del WiFi che stai utilizzando. Per tutorial dettagliati, fai riferimento a 1.3 Collegare la scheda R3 a Blynk.

  3. Dopo aver selezionato la scheda e la porta corrette, clicca sul pulsante Upload.

  4. Apri il Monitor seriale (imposta il baudrate su 115200) e attendi che appaia un messaggio che confermi la connessione avvenuta con successo.

    ../_images/2_ready.png

    Nota

    Se appare il messaggio ESP is not responding quando ti connetti, segui questi passaggi.

    • Assicurati che la batteria da 9V sia collegata.

    • Resetta il modulo ESP8266 collegando il pin RST a GND per 1 secondo, quindi scollegalo.

    • Premi il pulsante di reset sulla scheda R3.

    A volte potrebbe essere necessario ripetere l’operazione sopra 3-5 volte, sii paziente.

  5. Ora vedrai la temperatura, l’umidità e l’intensità della luce dell’ambiente su Blynk.

    ../_images/sp220610_150400.png

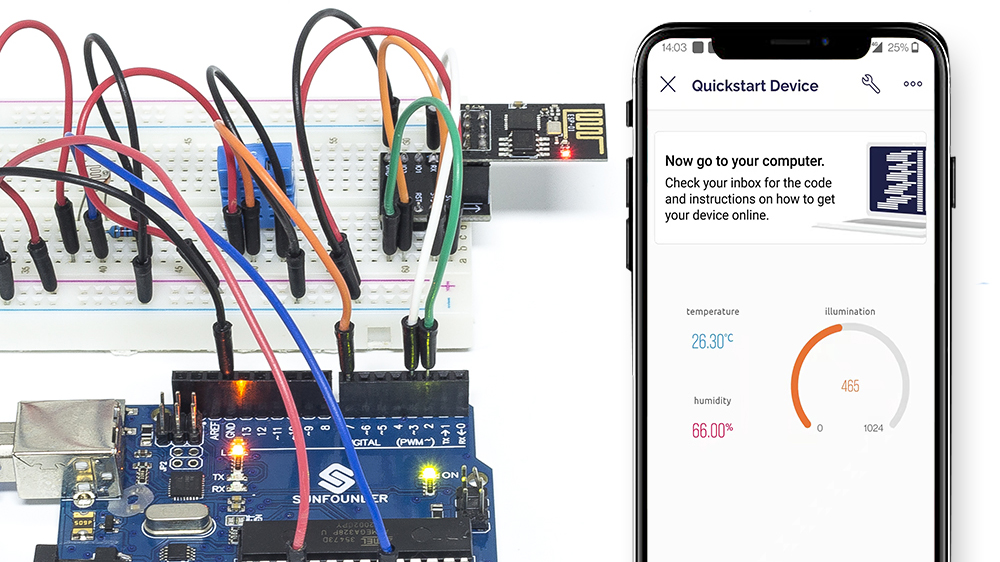

  6. Se desideri utilizzare Blynk sui dispositivi mobili, fai riferimento a Come usare Blynk su dispositivi mobili?.

    ../_images/mobile_home.jpg

Come funziona?

Queste due funzioni vengono utilizzate per ottenere la temperatura, l’umidità e l’intensità della luce della stanza.

int readLight(){
    return analogRead(lightPin);
}

bool readDHT() {

    // Reading temperature or humidity takes about 250 milliseconds!
    // Sensor readings may also be up to 2 seconds 'old' (it's a very slow sensor)
    humidity = dht.readHumidity();
    // Read temperature as Celsius (the default)
    temperature = dht.readTemperature();

    // Check if any reads failed and exit early (to try again).
    if (isnan(humidity) || isnan(temperature)) {
        Serial.println("Failed to read from DHT sensor!");
        return false;
    }
    return true;
}

Con il Timer di Blynk, la temperatura, l’umidità e l’intensità della luce dell’ambiente vengono ottenute ogni secondo e inviate al flusso di dati sul Cloud di Blynk, da cui i widget visualizzano i dati.

void myTimerEvent()
{
    bool chk = readDHT();
    int light = readLight();
    if(chk){
        Blynk.virtualWrite(V4,humidity);
        Blynk.virtualWrite(V5,temperature);
    }
    Blynk.virtualWrite(V6,light);
}
