Assemblaggio dell’Auto

Video

Passaggi

Segui i passaggi riportati di seguito per completare l’assemblaggio dell’auto.

  1. Rimuovi la pellicola protettiva dall’acrilico.

    ../_images/IMG_9118.JPG

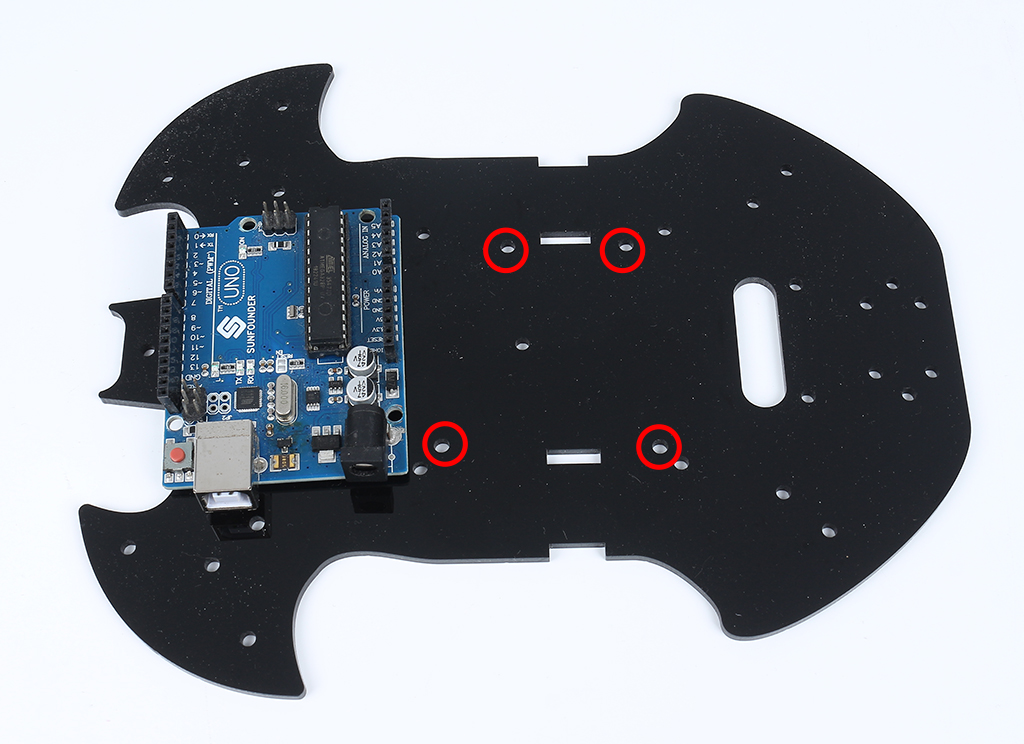

  2. Posiziona la scheda sul tavolo come mostrato nell’immagine, il lato con lo stesso foro della scheda R3 lo chiameremo A; il retro è B. Questo ti aiuterà a evitare errori durante l’assemblaggio.

    ../_images/IMG_9145.JPG

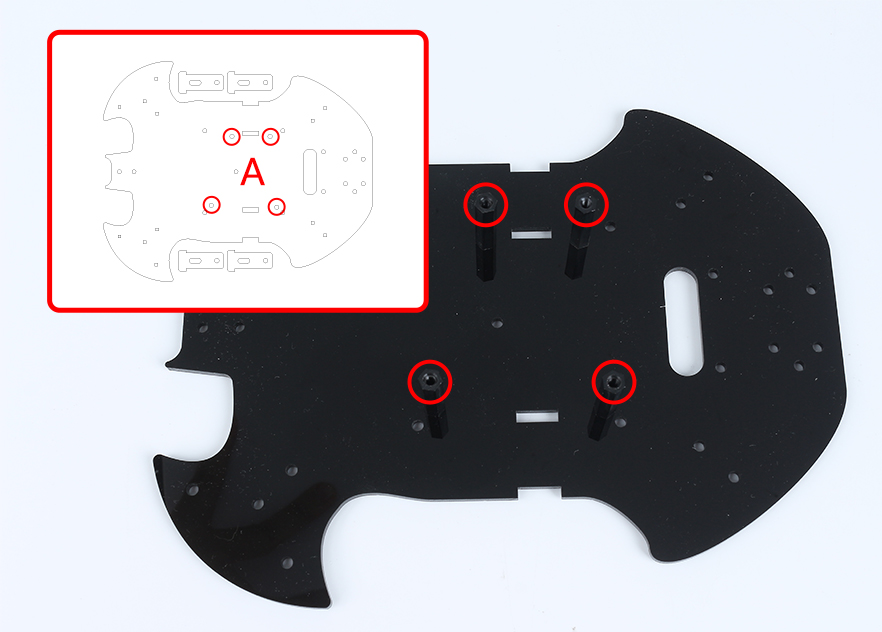

  3. Monta il distanziatore M3x24mm con le viti M3x6mm nella posizione mostrata di seguito.

    ../_images/IMG_9151.JPG

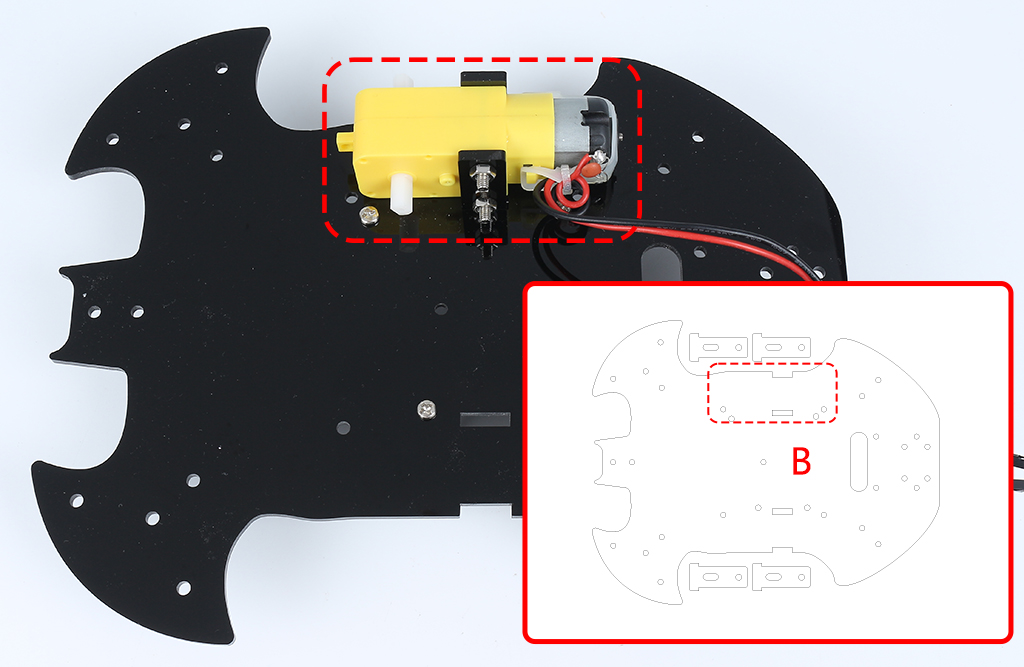

  4. Gira il lato B, usa le viti M3x30mm e i dadi M3 per fissare il motore TT. Due dettagli importanti: 1 - l’albero di uscita è rivolto verso il lato a forma di pipistrello; 2 - il cavo del motore è rivolto verso l’interno.

    ../_images/IMG_9153.JPG

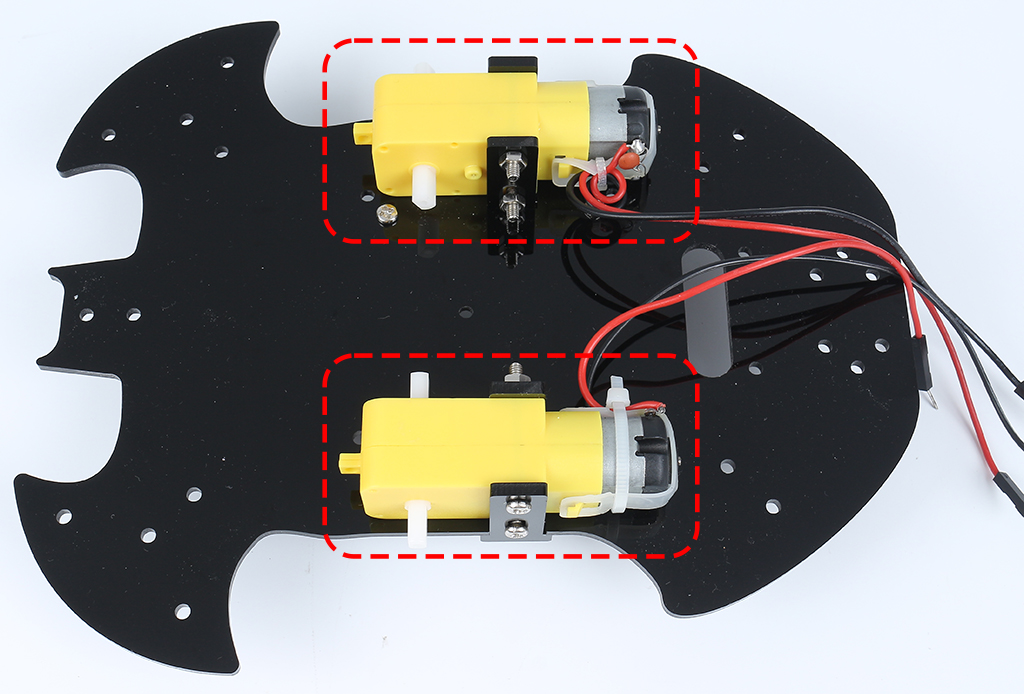

  5. Monta l’altro motore TT, prestando attenzione alla direzione dell’albero di uscita e del cavo.

    ../_images/IMG_9154.JPG

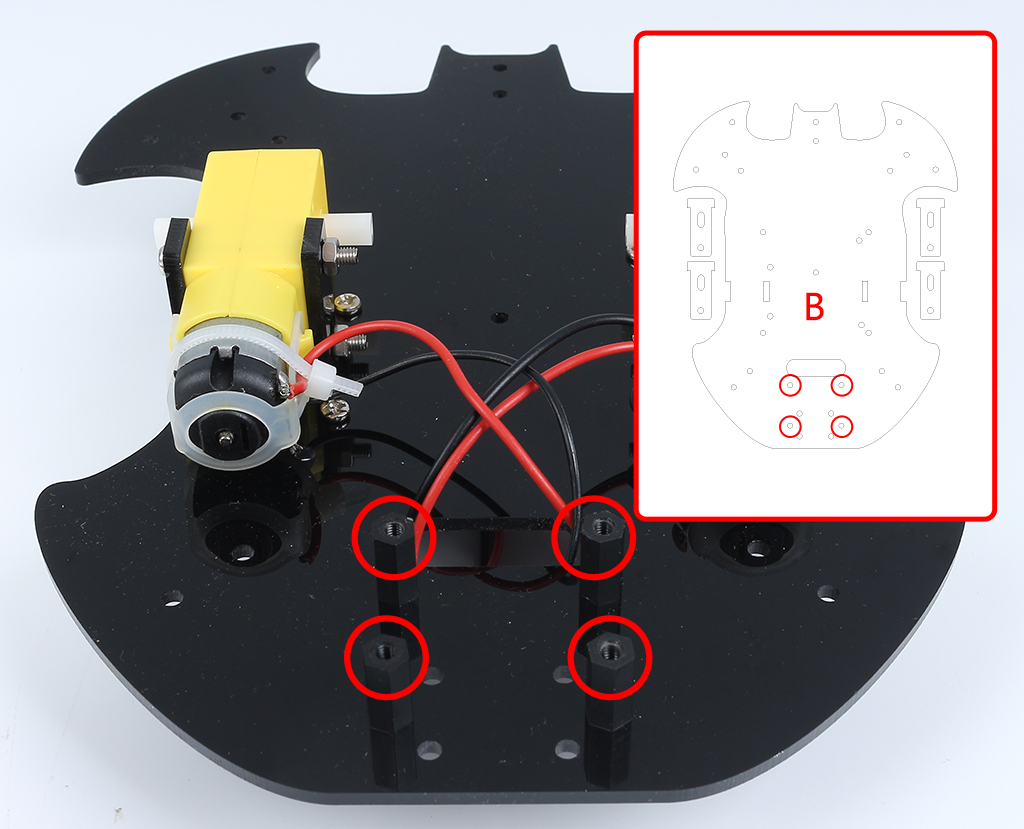

  6. Usa le viti M3x6mm per montare il distanziatore M3x10mm nella posizione indicata di seguito.

    ../_images/IMG_9157.JPG

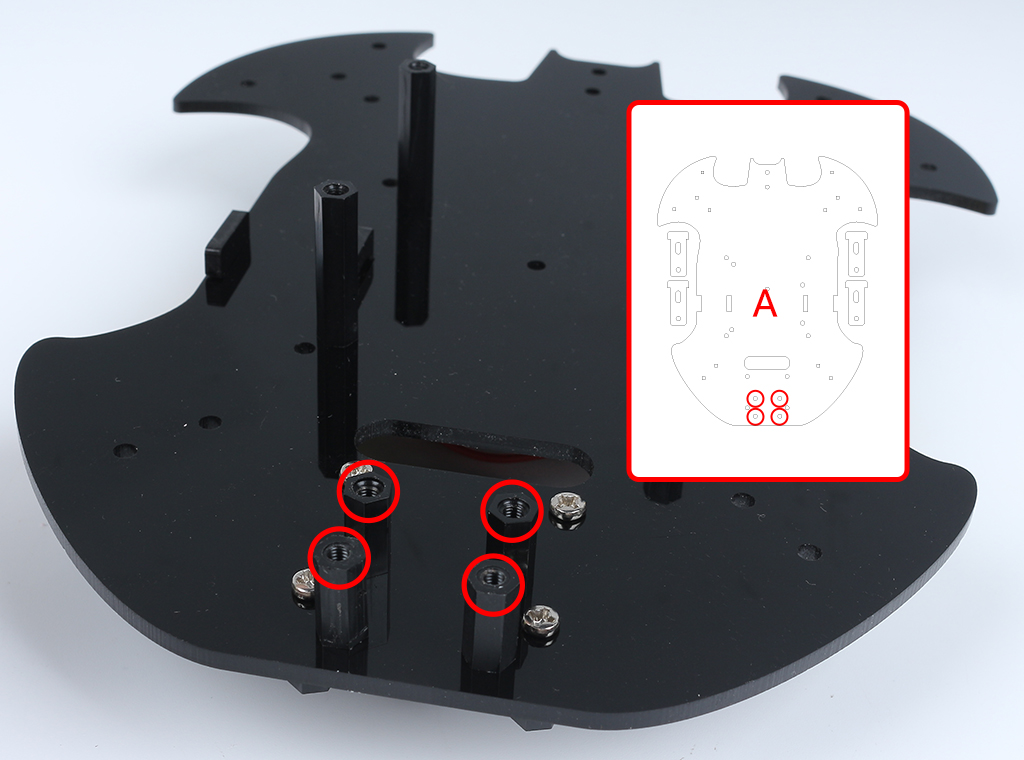

  7. Fissa il distanziatore M2.5x11mm al retro dell’auto con le viti M2.5x6mm.

    ../_images/IMG_9174.JPG

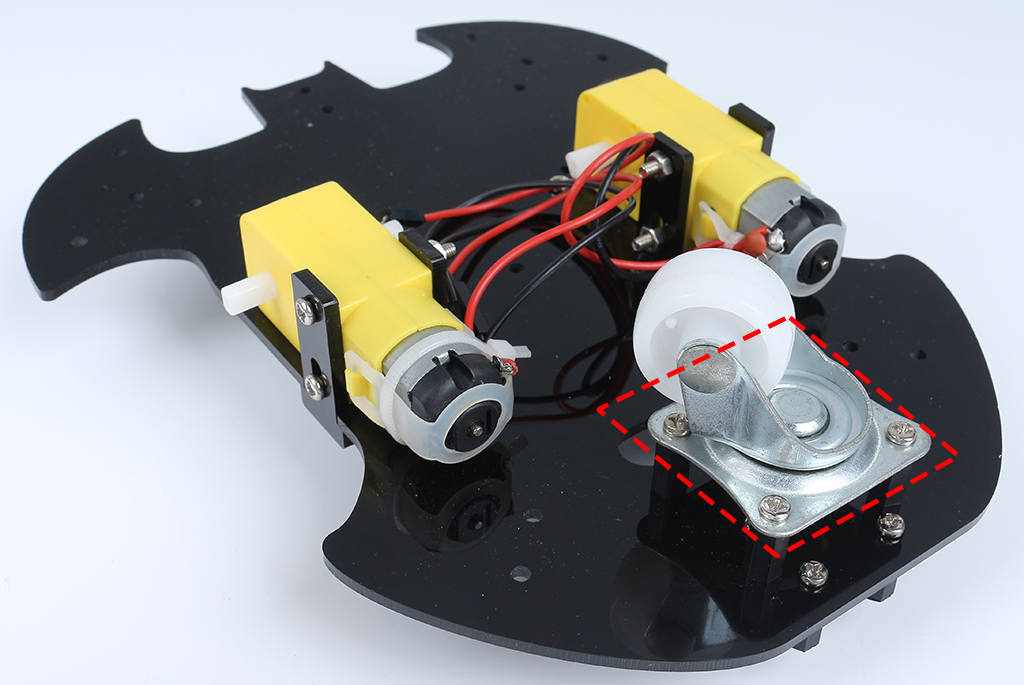

  8. Usa le viti M3x6mm per montare la ruota universale.

    ../_images/IMG_9175.JPG

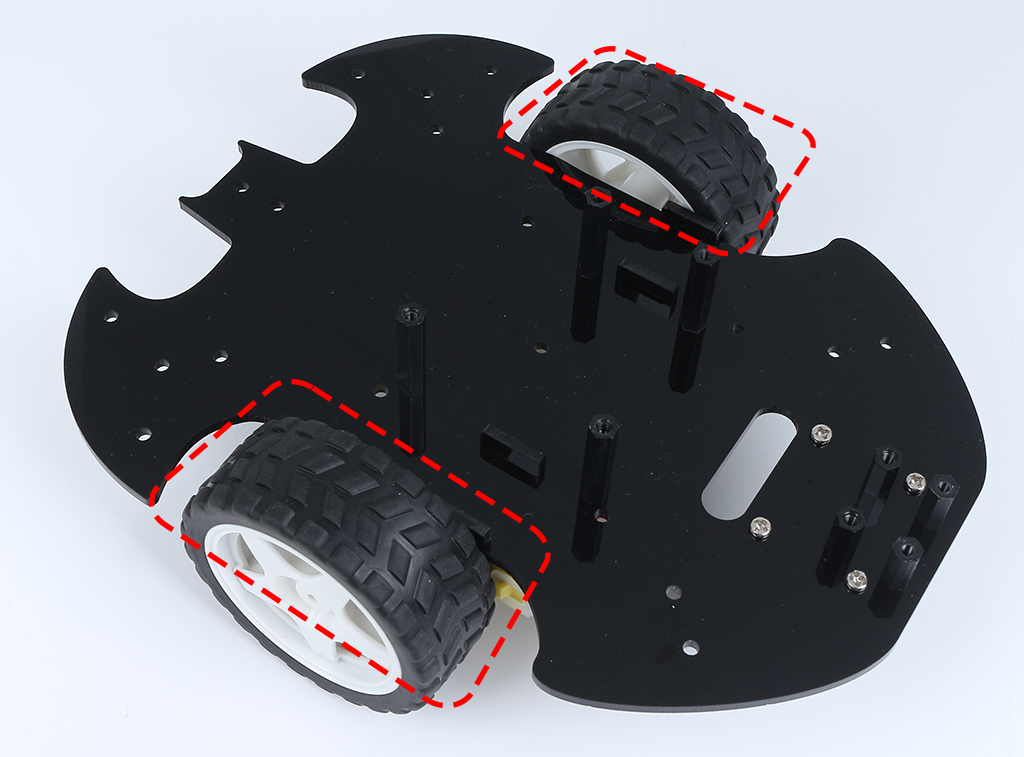

  9. Monta le 2 ruote e la struttura di base dell’auto sarà completata.

    ../_images/IMG_9179.JPG

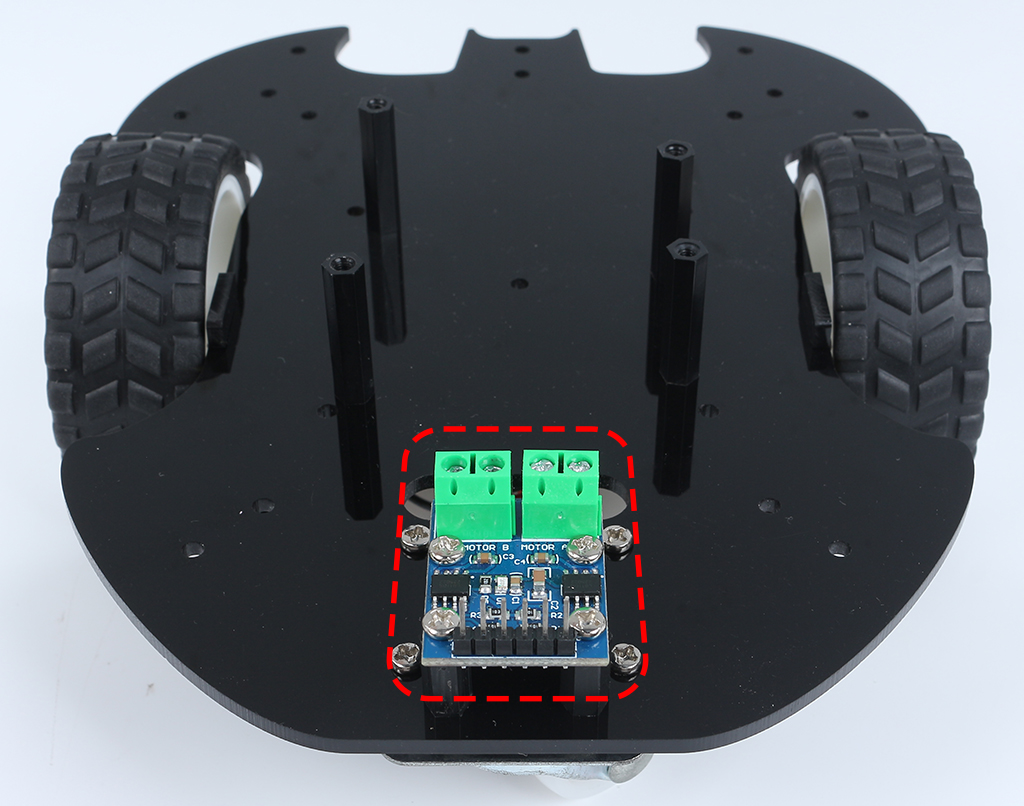

  10. Fissa il modulo L9110 con le viti M2.5x6mm.

    ../_images/IMG_9182.JPG

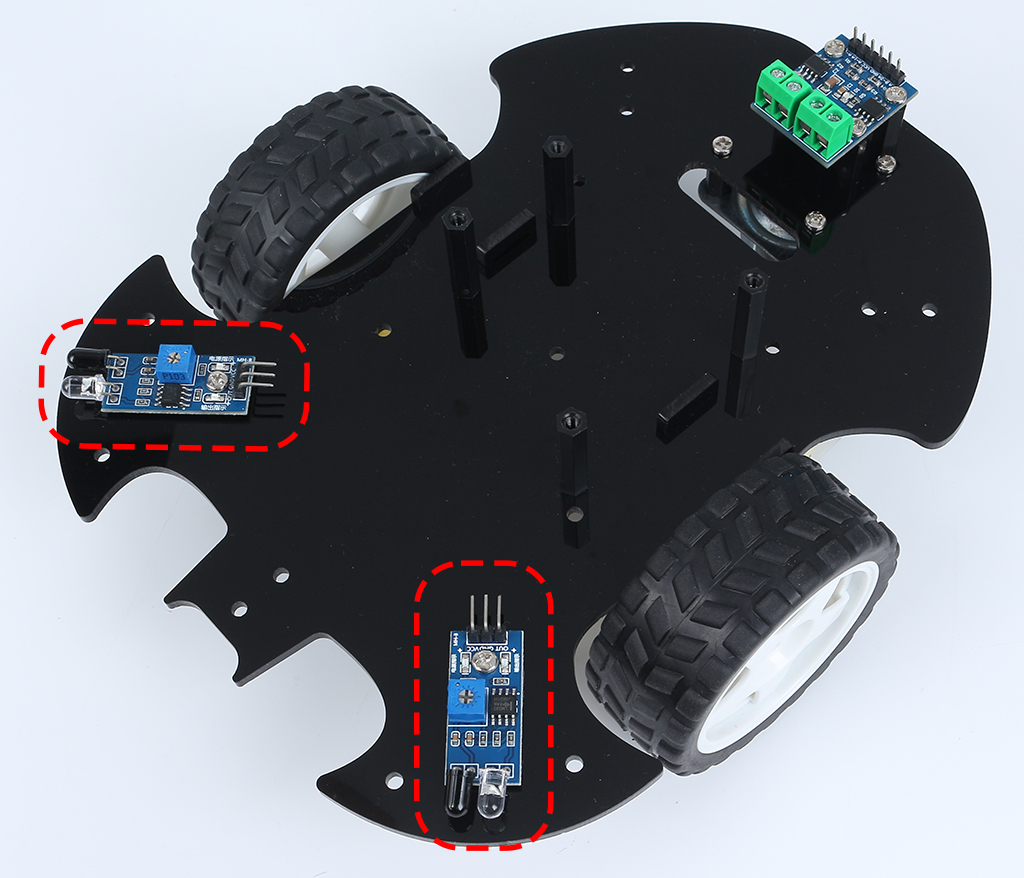

  11. Monta i due moduli IR Obstacle con le viti M3x10mm e i dadi M3.

    ../_images/IMG_9185.JPG

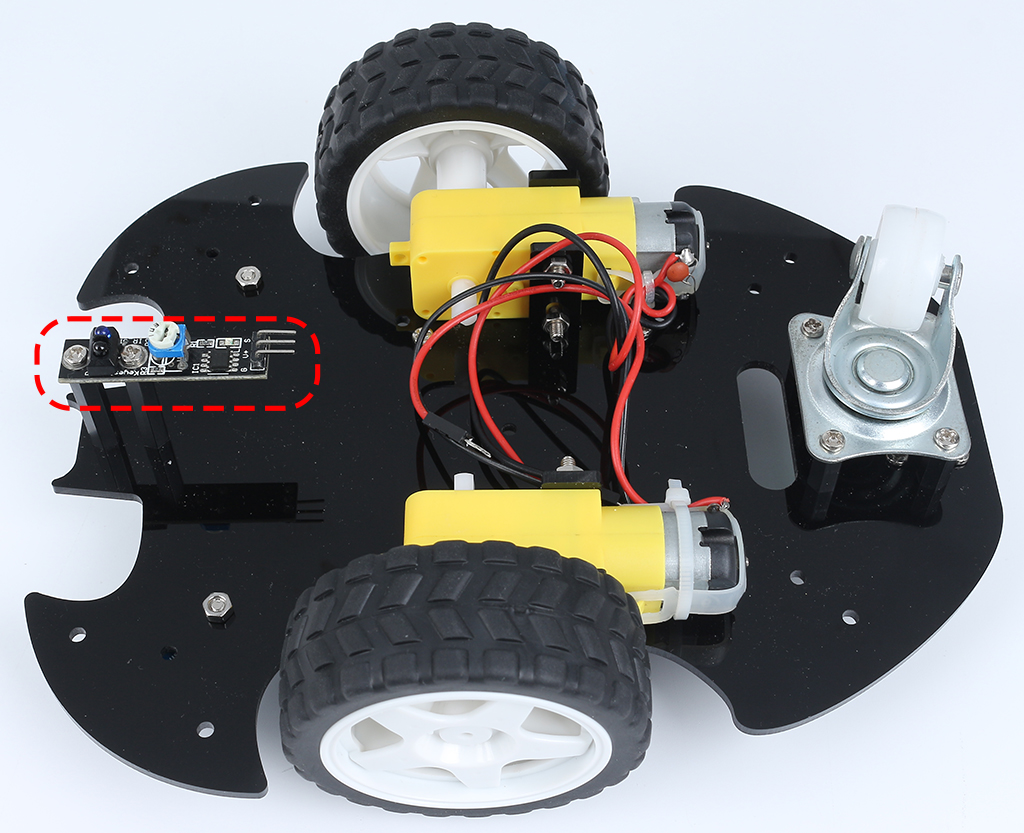

  12. Gira il lato B e monta il modulo Line Track con quattro viti M3x6mm e due distanziatori M3x24mm.

    Nota

    È consigliabile fissare prima i distanziatori M3x24mm al modulo Line Track.

    Una nota importante: i pin del sensore di linea sono leggermente flessibili e sporgono verso i fori. Quando avviti i distanziatori M3x24mm, applica una leggera pressione per spostare leggermente i pin del sensore.

    ../_images/IMG_9186.JPG

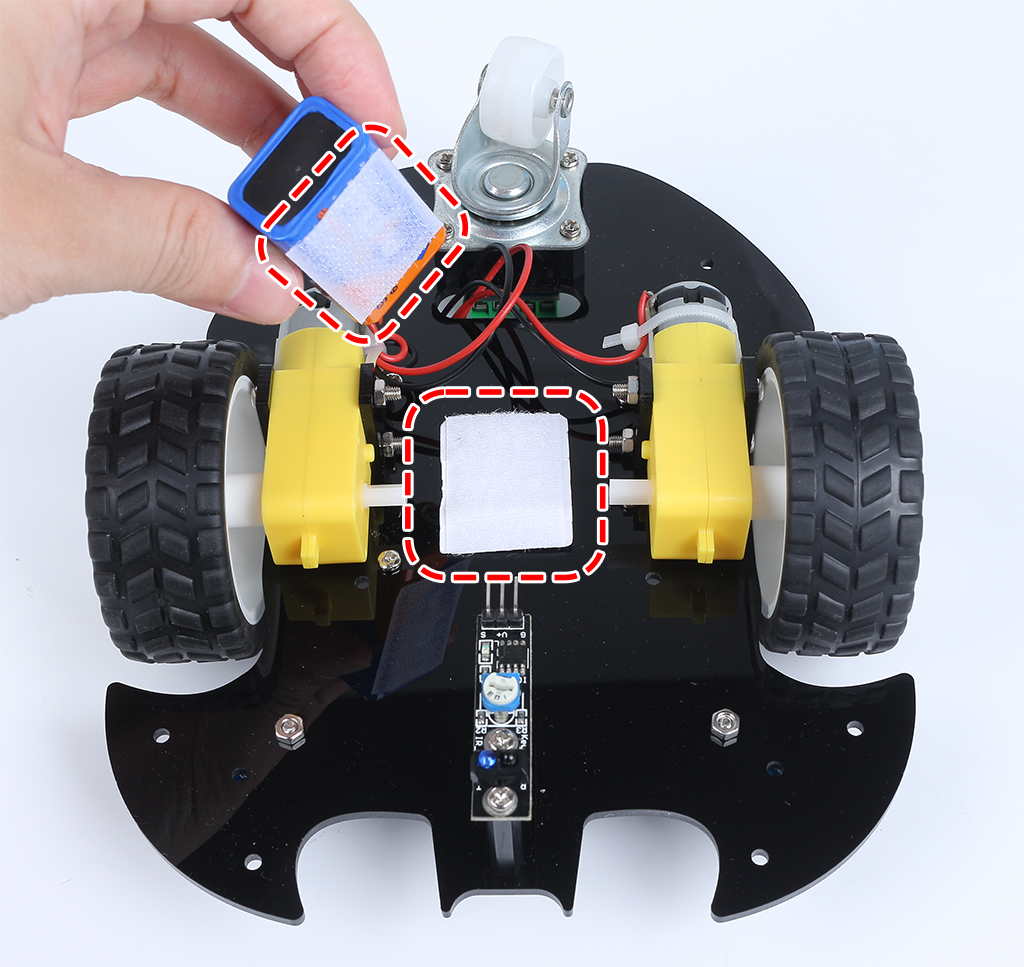

  13. Attacca il velcro sulla batteria da 9V e fissa la clip della batteria. Attacca l’altra sezione del velcro sull’auto per fissare la batteria.

    ../_images/IMG_9189.JPG

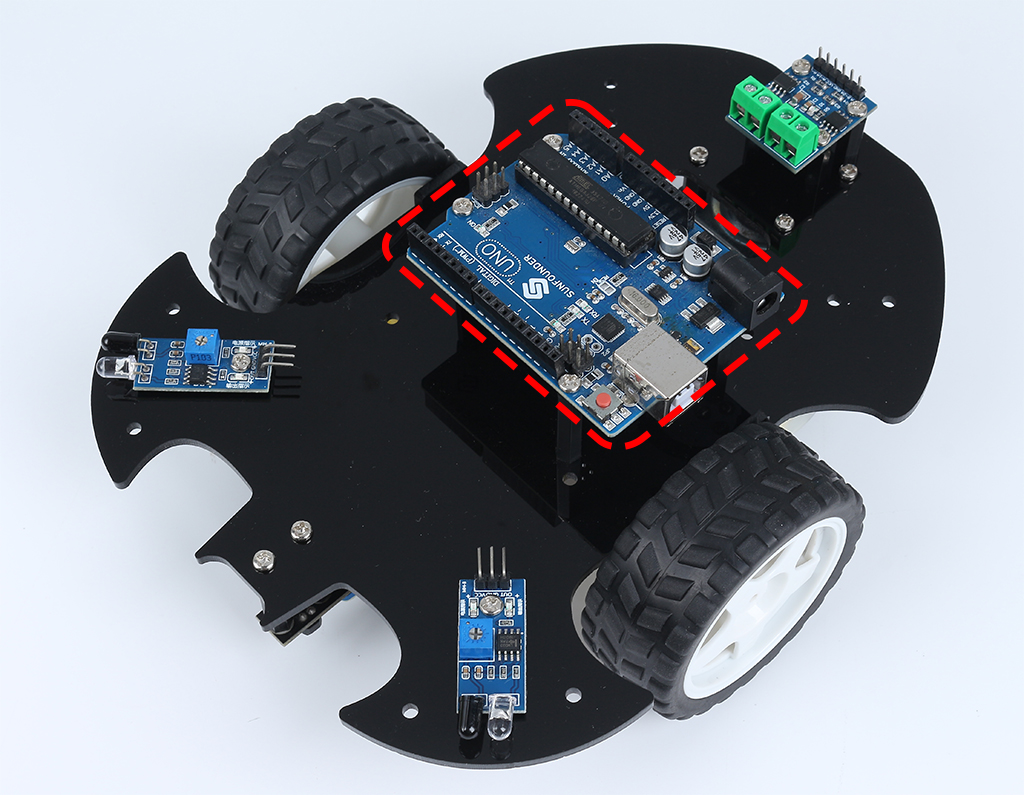

  14. Gira sul lato A e monta la scheda R3 con le viti M3x6mm.

    ../_images/IMG_9196.JPG

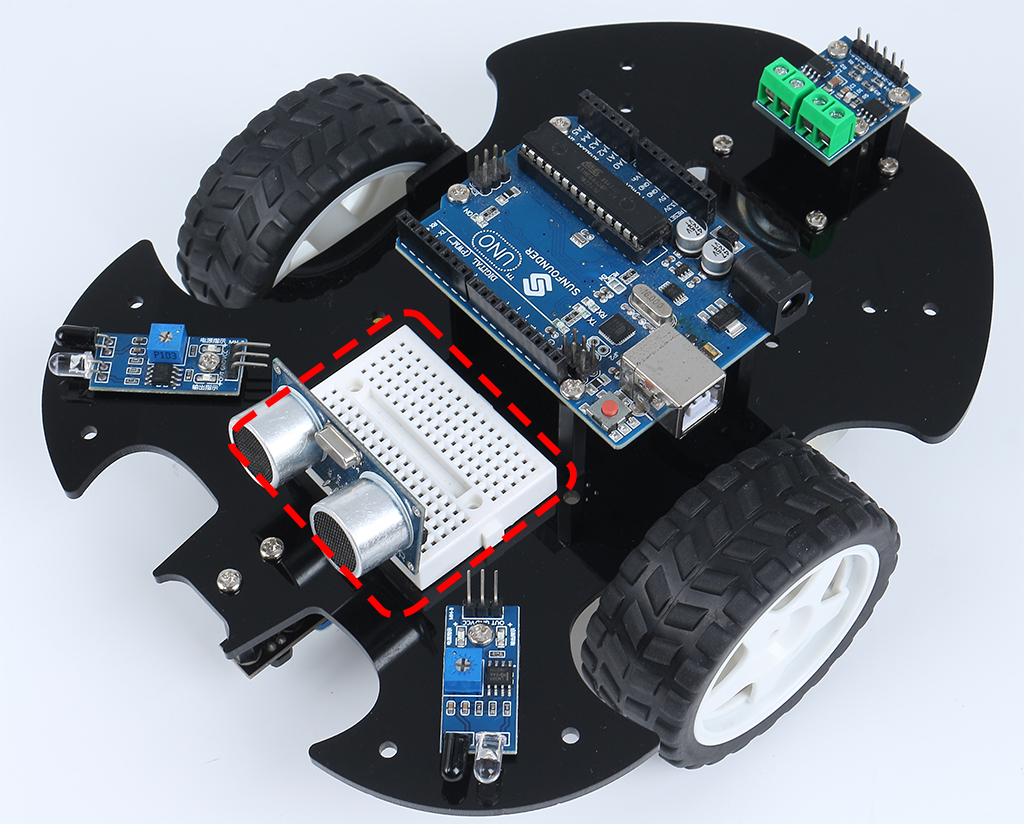

  15. Fissa la breadboard alla parte anteriore dell’auto. Successivamente, potrai aggiungere diversi componenti (ad esempio, il modulo ultrasonico) sulla breadboard come richiesto per il tuo progetto.

    ../_images/IMG_9197.JPG
  16. Far funzionare l’auto richiede anche il cablaggio e la scrittura del codice, che verranno trattati nelle sezioni successive.
