3.5 Évitement d’obstacles¶
Deux modules d’évitement d’obstacles infrarouges sont montés à l’avant de la voiture, pouvant détecter certains obstacles proches.
Dans ce projet, la voiture peut avancer librement, et lorsqu’elle rencontre un obstacle, elle est capable de l’éviter et de continuer à se déplacer dans d’autres directions.
Composants requis¶
Pour ce projet, nous avons besoin des composants suivants.
Il est certainement pratique d’acheter un kit complet, voici le lien :
Nom |
ÉLÉMENTS DANS CE KIT |
LIEN |
|---|---|---|
3 in 1 Starter Kit |
380+ |
Vous pouvez également les acheter séparément via les liens ci-dessous.
INTRODUCTION DES COMPOSANTS |
LIEN D’ACHAT |
|---|---|
- |
|
- |
|
Construire le Circuit¶
Le module d’évitement d’obstacles est un capteur de proximité infrarouge à distance ajustable dont la sortie est normalement haute et basse lorsqu’un obstacle est détecté.

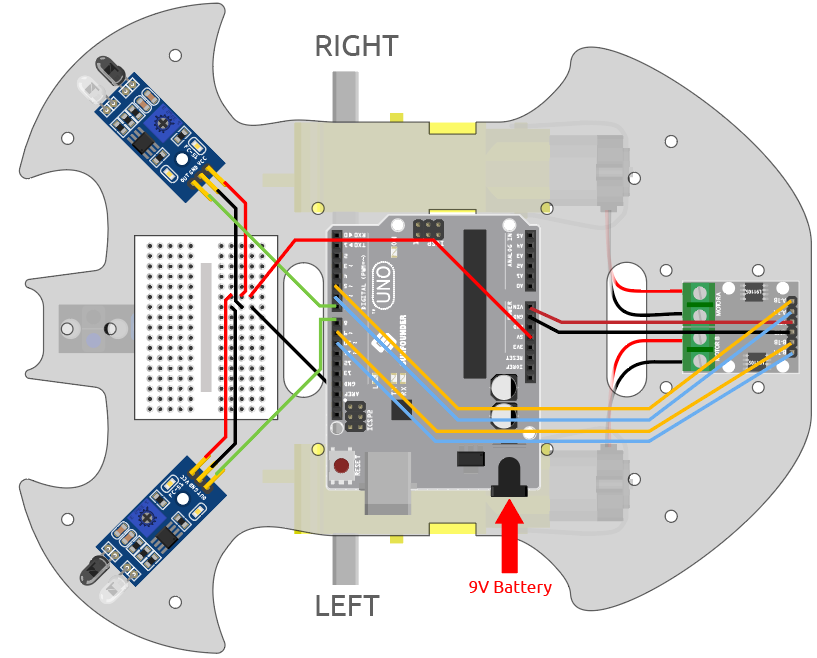

Construisez le circuit selon le schéma ci-dessous.
Module IR Gauche |
Carte R3 |
OUT |
8 |
GND |
GND |
VCC |
5V |
Module IR Droit |
Carte R3 |
OUT |
7 |
GND |
GND |
VCC |
5V |
Ajuster le Module¶
Avant de commencer le projet, vous devez ajuster la distance de détection du module.
Câblez selon le schéma ci-dessus, alimentez la carte R3 (soit en branchant directement le câble USB, soit en clipsant le câble de la pile 9V), sans télécharger le code.

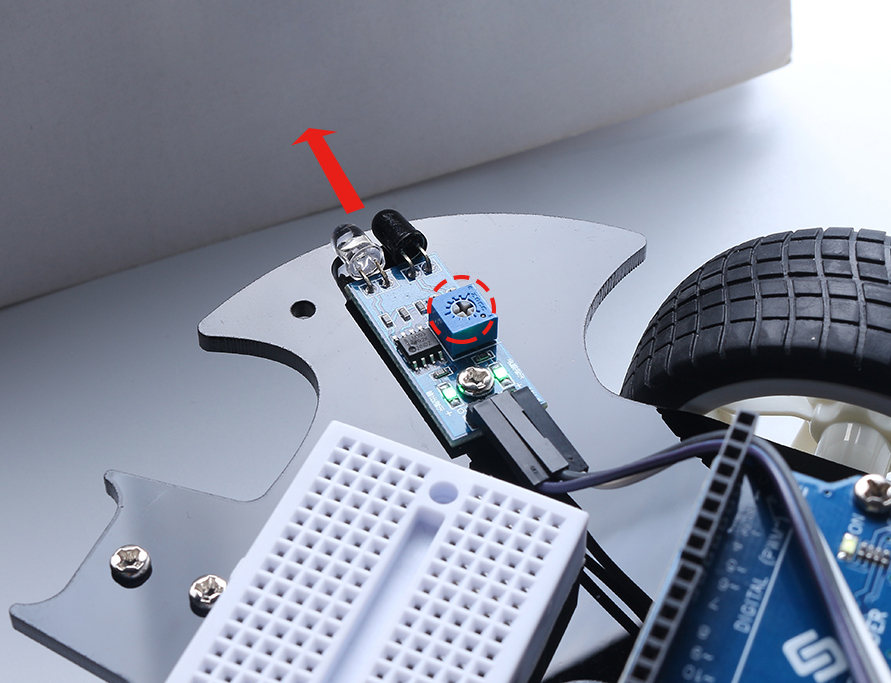

Placez un cahier ou tout autre objet plat à environ 5 cm devant le module d’évitement d’obstacles IR.
Ensuite, utilisez un tournevis pour tourner le potentiomètre sur le module jusqu’à ce que l’indicateur de signal sur le module s’allume juste, afin d’ajuster sa distance de détection maximale de 5 cm.
Suivez la même méthode pour ajuster un autre module infrarouge.
Programmation¶
L’effet que nous voulons atteindre.
Lorsque le module IR gauche détecte un obstacle, la voiture recule vers la gauche
Lorsque le module IR droit détecte un obstacle, la voiture recule vers la droite.
Si les deux modules IR détectent l’obstacle, la voiture reculera directement.
Sinon, la voiture avancera.
Créez maintenant les blocs correspondants.

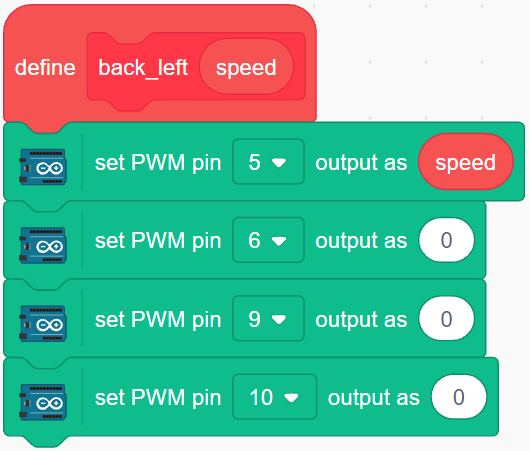

1. La voiture recule vers la gauche
Lorsque le moteur droit tourne dans le sens inverse des aiguilles d’une montre et que le moteur gauche ne tourne pas, la voiture reculera vers la gauche.
2. La voiture recule vers la droite
Lorsque le moteur gauche tourne dans le sens des aiguilles d’une montre et que le moteur droit ne tourne pas, la voiture reculera vers la droite.

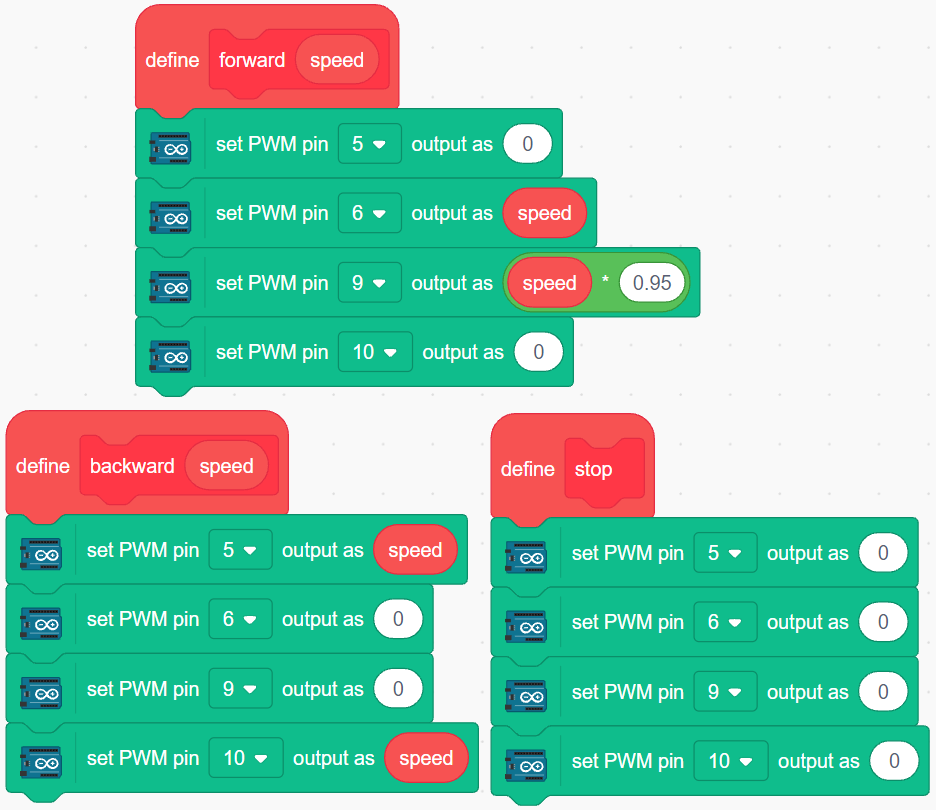

3. La voiture avance, recule et s’arrête
4. Lire les valeurs des 2 modules IR

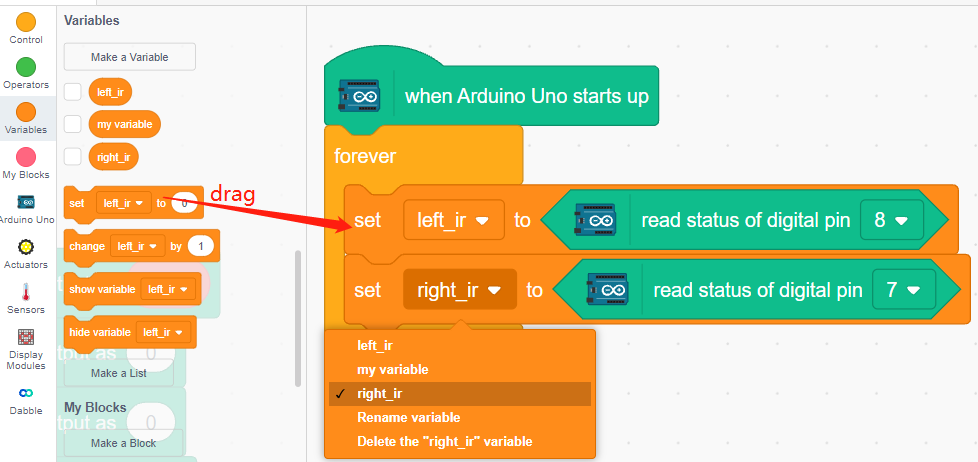

Cliquez sur Make a variable dans la palette Variables.
Entrez le nom de la variable et cliquez sur OK pour créer une nouvelle variable.
Lisez les valeurs des modules d’évitement d’obstacles IR gauche et droit et stockez-les dans les 2 nouvelles variables.
5. Évitement d’obstacles
Lorsque le module IR gauche est à 0 (obstacle détecté) et que le module IR droit est à 1, faites reculer la voiture vers la gauche.
Lorsque le module IR droit est à 0 (obstacle détecté), faites reculer la voiture vers la droite.
Si les 2 modules IR détectent l’obstacle en même temps, la voiture reculera.
Sinon, la voiture continuera d’avancer.
