JDY-31 Bluetooth モジュール¶
警告
このモジュールは Apple製デバイスとの接続はサポートしていません。したがって、このモジュールを使用したチュートリアルは、Androidのスマートフォンかタブレットが必要です。
JDY-31 Bluetoothモジュールは、HC-06 Bluetoothモジュールとピン互換の交換品です。HC-06よりもシンプルで使いやすく、多少のコスト削減も期待できます。
このJDY-31 Bluetoothモジュールは、Bluetooth 3.0 SPP設計に基づいており、Windows、Linux、Androidデータ転送に対応しています。動作周波数は2.4 GHzで、変調方式はGFSKです。最大送信電力は8 dBで、最大通信距離は30メートルです。ユーザーはATコマンドを用いてデバイス名、ボーレートなどを変更できます。

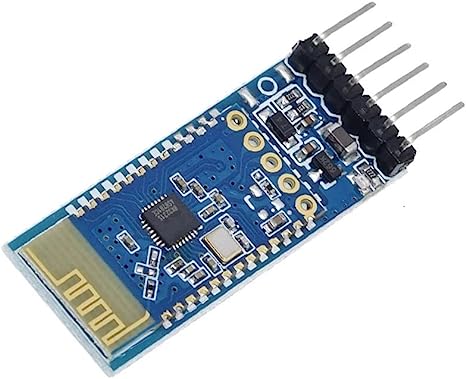

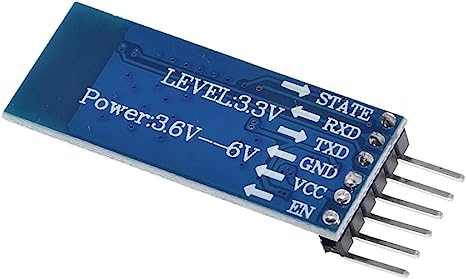

JDY-31のピンとその機能:
ピン |
名称 |
説明 |
|---|---|---|
1 |
STATE |
接続状態ピン（未接続はローレベル、接続後はハイレベル出力） |
2 |
RXD |
受信ピン、このピンは次のデバイスのTXピンに接続する必要があります。 |
3 |
TXD |
送信ピン、このピンは次のデバイスのRXピンに接続する必要があります。 |
4 |
GND |
GND |
5 |
VCC |
電源供給（1.8-3.6V、3.3V推奨） |
6 |
EN |
モジュールの有効/無効。このピンがハイレベルの場合、モジュールが有効になりデータの送受信を開始します。 |
一般的な使用法では、VCC、GND、RXD、TXDの4つのピンに接続するだけで十分です。接続状態で積極的に切断する必要がある場合は、接続状態でAT+DISCを送信してください。
ATコマンドセット¶
コマンド |
機能 |
デフォルト |
|---|---|---|
AT+VERSION |
バージョン番号 |
JDY-31-V1.2 |
AT+RESET |
ソフトリセット |
|
AT+DISC |
切断（接続時有効） |
|
AT+LADDR |
モジュールのMACアドレスを照会する |
|
AT+PIN |
接続パスワードの設定・照会 |
1234 |
AT+BAUD |
ボーレートの設定・照会 |
9600 |
AT+NAME |
ブロードキャスト名の設定・照会 |
JDY-31-SPP |
AT+DEFAULT |
工場出荷状態にリセット |
|
AT+ENLOG |
シリアルポートステータス出力 |
1 |
