7.11 Aufbau eines somatosensorischen Controllers

In diesem spannenden Projekt werden wir einen Somatosensorischen Controller mit dem Raspberry Pi Pico 2 W, einem MPU6050-Beschleunigungsmesser und Gyroskopmodul sowie einem Servomotor erstellen. Dieses Gerät erfasst menschliche Bewegungen — speziell die Neigung deiner Hand — und übersetzt diese in Bewegungen des Servomotors. Diese Technologie ähnelt der, die in Robotik und Fernbedienungssystemen, wie chirurgischen Robotern oder Roboterarmen, verwendet wird.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

Pico 2 W Starter Kit

450+

Pico 2 W Kit

Du kannst sie auch einzeln über die untenstehenden Links kaufen.

SN

KOMPONENTE

MENGE

LINK

1

Einführung in den Pico 2 W

1

2

Micro-USB-Kabel

1

3

Breadboard

1

KAUFEN

4

Jumper-Kabel

Mehrere

KAUFEN

5

MPU6050 Module

1

6

Servo

1

KAUFEN

Verständnis der Komponenten

  • MPU6050 Beschleunigungsmesser und Gyroskop: Ein 6-Achsen-Bewegungssensor, der Beschleunigung und Winkelgeschwindigkeit entlang der X-, Y- und Z-Achsen misst. Wir werden ihn verwenden, um die Neigung deiner Hand zu erkennen.

  • Servomotor: Ein Motor, der gesteuert werden kann, um auf einen bestimmten Winkel zu bewegen. Wir werden ihn verwenden, um die Bewegung, die durch den MPU6050 erkannt wurde, nachzuahmen.

Schaltplan

sch_somato

Der MPU6050 berechnet den Einstellungswinkel basierend auf den Beschleunigungswerten in jeder Richtung.

Das Programm wird den Servo steuern, um den entsprechenden Ablenkwinkel als Einstellungswinkel zu machen.

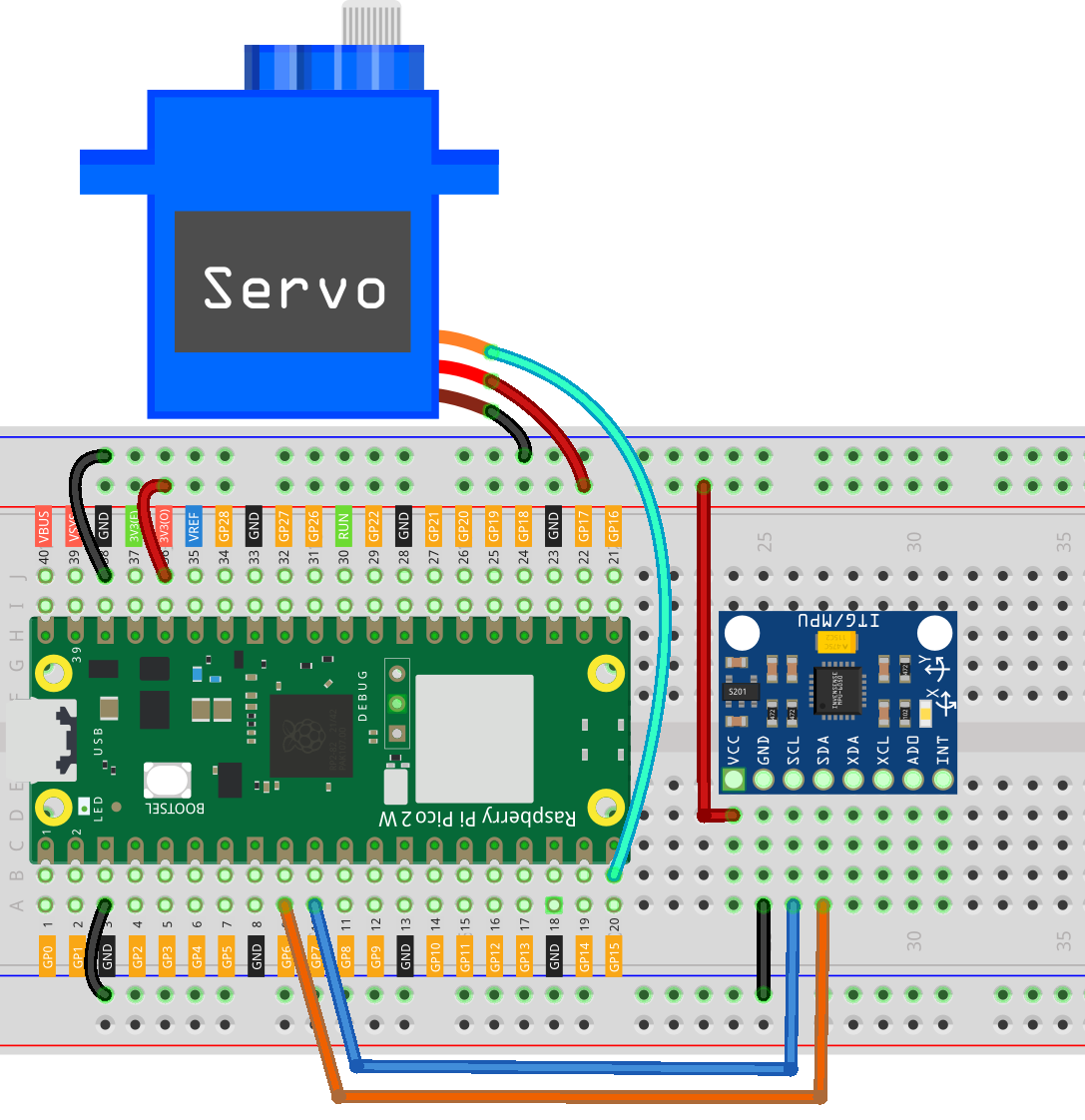

Verdrahtung

wiring_somatosensory_controller

Schreiben des Codes

Wir werden ein MicroPython-Skript schreiben, das:

  • Beschleunigungsdaten vom MPU6050 liest.

  • Den Neigungswinkel deiner Hand berechnet.

  • Den Servomotor steuert, um die Neigung nachzuahmen.

Bemerkung

  • Öffne die 7.11_somatosensory_controller.py aus pico-2w-kit-main/micropython oder kopiere den Code in Thonny, dann klicke auf „Ausführen“ oder drücke F5.

  • Stelle sicher, dass der richtige Interpreter ausgewählt ist: MicroPython (Raspberry Pi Pico).COMxx.

  • Hier musst du die imu.py und vector3d.py verwenden, bitte überprüfe, ob sie auf den Pico hochgeladen wurden, für ein detailliertes Tutorial siehe 1.4 Bibliotheken auf den Pico hochladen.

from imu import MPU6050
from machine import I2C, Pin, PWM
import utime
import math

# Initialisiere die I2C-Kommunikation für MPU6050
i2c = I2C(1, scl=Pin(7), sda=Pin(6))
mpu = MPU6050(i2c)

# Initialisiere PWM für den Servomotor auf GP15
servo = PWM(Pin(15))
servo.freq(50)  # Setze Frequenz auf 50Hz für den Servo

# Funktion, um den Winkel in PWM-Duty-Zyklus umzuwandeln
def angle_to_duty(angle):
    # Wandle Winkel (0-180) in Duty-Zyklus um (0.5ms - 2.5ms Pulsbreite)
    # Duty-Zyklus-Bereich ist von 2% bis 12% für 0.5ms bis 2.5ms bei 50Hz
    duty_cycle = (angle / 18) + 2
    duty_u16 = int(duty_cycle / 100 * 65535)
    return duty_u16

# Funktion, um den Neigungswinkel aus Beschleunigungsdaten zu bekommen
def get_tilt_angle():
    accel = mpu.accel
    x = accel.x
    y = accel.y
    z = accel.z
    angle = math.atan2(y, z) * (180 / math.pi)
    return angle + 90  # Justiere Winkel von 0 bis 180

# Hauptschleife
try:
    while True:
        angle = get_tilt_angle()
        if angle < 0:
            angle = 0
        elif angle > 180:
            angle = 180
        duty = angle_to_duty(angle)
        servo.duty_u16(duty)
        utime.sleep(0.1)
except KeyboardInterrupt:
    servo.deinit()
    print("Program stopped.")

Nachdem das Programm gestartet wurde, neige deine Hand auf und ab. Der Servomotor sollte die Neigung nachahmen, indem er entsprechend bewegt wird. Beobachte, wie der Servo auf deine Handbewegungen reagiert.

Verständnis des Codes

  1. Initialisierung:

    • I2C-Kommunikation: Eingerichtet, um Daten vom MPU6050 zu lesen.

    • Servomotor PWM: Initialisiert auf GP15 mit einer Frequenz von 50Hz.

  2. Winkelberechnung:

    • get_tilt_angle(): Berechnet den Neigungswinkel basierend auf den Beschleunigungsmessungen. Der Winkel wird angepasst, um zwischen 0 und 180 Grad zu liegen.

    def get_tilt_angle():
    accel = mpu.accel
    x = accel.x
    y = accel.y
    z = accel.z
    angle = math.atan2(y, z) * (180 / math.pi)
    return angle + 90  # Justiere Winkel von 0 bis 180

  3. Servosteuerung:

    • angle_to_duty(angle): Wandelt den Winkel in den entsprechenden PWM-Duty-Zyklus für den Servomotor um.

    • Duty-Zyklus-Berechnung: Der Servo erwartet Impulse zwischen 0.5ms (0 Grad) und 2.5ms (180 Grad) bei 50Hz.

    def angle_to_duty(angle):
    # Wandle Winkel (0-180) in Duty-Zyklus um (0.5ms - 2.5ms Pulsbreite)
    # Duty-Zyklus-Bereich ist von 2% bis 12% für 0.5ms bis 2.5ms bei 50Hz
    duty_cycle = (angle / 18) + 2
    duty_u16 = int(duty_cycle / 100 * 65535)
    return duty_u16

  4. Hauptschleife:

    • Liest den Neigungswinkel.

    • Justiert den Winkel, um sicherzustellen, dass er zwischen 0 und 180 Grad liegt.

    • Stellt die Servoposition entsprechend ein.

    • Beinhaltet eine kurze Verzögerung, um Zittern zu vermeiden.

    • Erfasst eine Tastaturunterbrechung, um den Servo sicher zu deinitialisieren.

    try:
    while True:
        angle = get_tilt_angle()
        if angle < 0:
            angle = 0
        elif angle > 180:
            angle = 180
        duty = angle_to_duty(angle)
        servo.duty_u16(duty)
        utime.sleep(0.1)
except KeyboardInterrupt:
    servo.deinit()
    print("Program stopped.")

Fehlerbehebung

  • Servo bewegt sich nicht:

    • Überprüfe, ob der Servo korrekt mit Strom versorgt wird.

    • Stelle sicher, dass das Signalkabel an GP15 angeschlossen ist.

    • Überprüfe, ob die Masseverbindungen zwischen dem Pico und dem Servo verbunden sind.

  • Ungenaue Bewegungen:

    • Stelle sicher, dass der MPU6050 sicher befestigt ist und nicht übermäßig wackelt.

    • Justiere die Winkelberechnungen bei Bedarf.

  • Programmfehler:

    • Stelle sicher, dass imu.py und vector3d.py korrekt hochgeladen wurden.

    • Überprüfe auf Tippfehler oder Einrückungsfehler im Code.

Erweiterungen und Verbesserungen

  • Steuerung mehrerer Servos:

    • Füge weitere Servos hinzu, um zusätzliche Bewegungsachsen zu steuern.

    • Erweitere den Code, um die Rotation um andere Achsen zu handhaben.

  • Drahtlose Kommunikation:

    Verwende Bluetooth- oder WLAN-Module, um Sensordaten an ein anderes Gerät zu übertragen, das die Servos steuert.

  • Daten Glättung:

    Implementiere Filter (z. B. Kalman-Filter), um die Sensordaten zu glätten.

  • Visuelles Feedback:

    Füge ein OLED- oder LCD-Display hinzu, um Echtzeit-Winkeldaten anzuzeigen.

Fazit

Du hast erfolgreich einen Somatosensorischen Controller gebaut, der menschliche Bewegungen erfasst und in mechanische Bewegungen übersetzt. Dieses Projekt zeigt, wie Sensoren und Aktoren zusammenarbeiten können, um interaktive Systeme zu erstellen, ähnlich wie sie in der Robotik und bei Fernbedienungen verwendet werden.

Fühle dich frei, dieses Projekt durch Hinzufügen weiterer Funktionen oder die Integration in größere Systeme zu erweitern.
