3.4 Pantalla de Cristal Líquido

El LCD1602 es una pantalla de cristal líquido de tipo carácter, capaz de mostrar 32 caracteres (16*2) simultáneamente.

Como bien sabemos, aunque el LCD y otras pantallas enriquecen la interacción entre el usuario y la máquina, todas comparten una debilidad común. Cuando se conectan a un controlador, ocupan múltiples puertos de entrada/salida (IO), lo cual es una limitación si el controlador no cuenta con muchos puertos. Además, esto restringe otras funciones del controlador. Por lo tanto, el LCD1602 con un bus I2C se desarrolló para resolver este problema.

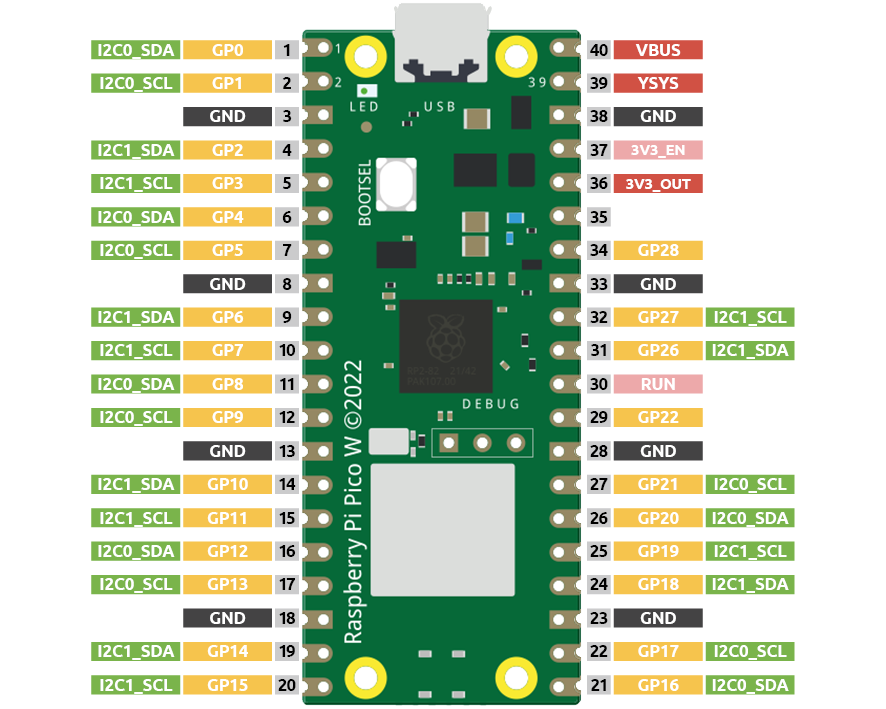

pin_i2c

Aquí utilizaremos la interfaz I2C0 para controlar el LCD1602 y mostrar texto.

Componentes Necesarios

En este proyecto, necesitaremos los siguientes componentes.

Es más conveniente adquirir un kit completo. Aquí tienes el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

Kit Kepler

450+

Kepler Ultimate Kit

También puedes comprarlos por separado en los enlaces a continuación.

SN

COMPONENTE

CANTIDAD

ENLACE

1

Conociendo el Pico W

1

COMPRAR

2

Cable Micro USB

1

3

Protoboard

1

COMPRAR

4

Cables de Puente (Jumpers)

Varios

COMPRAR

5

I2C LCD1602

1

COMPRAR

Esquema

sch_lcd

Conexiones

wiring_lcd

Código

Nota

  • Abre el archivo 3.4_liquid_crystal_display.py en la ruta kepler-kit-main/micropython o copia este código en Thonny, luego haz clic en «Run Current Script» o simplemente presiona F5 para ejecutarlo.

  • No olvides seleccionar el intérprete «MicroPython (Raspberry Pi Pico)» en la esquina inferior derecha.

  • Para tutoriales detallados, consulta Abrir y ejecutar código directamente.

  • Aquí necesitas usar la biblioteca llamada lcd1602.py, verifica si ha sido cargada en Pico W. Para un tutorial detallado, consulta 1.4 Cargar las bibliotecas en el Pico.

from machine import I2C, Pin
from lcd1602 import LCD
import time

# Inicializar la comunicación I2C
i2c = I2C(1, sda=Pin(6), scl=Pin(7), freq=400000)

# Crear un objeto LCD para interactuar con la pantalla LCD1602
lcd = LCD(i2c)

# Mostrar el primer mensaje en el LCD
# Utilizar '\n' para crear una nueva línea.
string = "SunFounder\n    LCD Tutorial"
lcd.message(string)
# Esperar 2 segundos
time.sleep(2)
# Limpiar la pantalla
lcd.clear()

# Mostrar el segundo mensaje en el LCD
string = "Hello\n  World!"
lcd.message(string)
# Esperar 5 segundos
time.sleep(5)
# Limpiar la pantalla antes de salir
lcd.clear()

Después de que el programa se ejecute, podrás ver dos líneas de texto que aparecerán en el LCD en secuencia y luego desaparecerán.

Nota

When the code is running, if the screen is blank, you can turn the potentiometer on the back to increase the contrast.

¿Cómo funciona?

  1. Configuración de la Comunicación I2C

    El módulo machine se utiliza para configurar la comunicación I2C. Se definen los pines SDA (Serial Data) y SCL (Serial Clock) (pines 20 y 21 respectivamente), junto con la frecuencia de I2C (400kHz).

    from machine import I2C, Pin
i2c = I2C(1, sda=Pin(6), scl=Pin(7), freq=400000)

  2. Inicialización de la Pantalla LCD

    La clase LCD del módulo lcd1602 se instancia para manejar la comunicación con la pantalla LCD a través de I2C. Se crea un objeto LCD usando el objeto i2c.

    Para más detalles sobre el uso de la biblioteca lcd1602, consulta el archivo lcd1602.py.

    from lcd1602 import LCD
lcd = LCD(i2c)

  3. Mostrando Mensajes en la Pantalla LCD

    El método message del objeto LCD se usa para mostrar texto en la pantalla. El carácter \n crea una nueva línea en el LCD. La función time.sleep() pausa la ejecución durante el número de segundos especificado.

    string = "SunFounder\n    LCD Tutorial"
lcd.message(string)
time.sleep(2)
lcd.clear()

  4. Limpiar la Pantalla

    El método clear del objeto LCD se llama para borrar el texto de la pantalla.

    lcd.clear()

  5. Mostrando un Segundo Mensaje

    Se muestra un nuevo mensaje, seguido de una demora y luego se borra nuevamente la pantalla.

    string = "Hello\n  World!"
lcd.message(string)
time.sleep(5)
lcd.clear()
