2.5 Lectura del Valor del Botón

Estos pines tienen tanto funciones de entrada como de salida, como indica su nombre GPIO (Entrada/Salida de propósito general). Anteriormente, utilizamos la función de salida; en este capítulo, usaremos la función de entrada para leer el valor del botón.

Componentes Requeridos

En este proyecto, necesitamos los siguientes componentes.

Es conveniente adquirir un kit completo; aquí tienes el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

Kit Kepler

450+

Kepler Ultimate Kit

También puedes comprarlos por separado en los enlaces a continuación.

N.º

COMPONENTE

CANTIDAD

ENLACE

1

Conociendo el Pico W

1

COMPRAR

2

Cable Micro USB

1

3

Protoboard

1

COMPRAR

4

Cables de Puente (Jumpers)

Varios

COMPRAR

5

Resistor

1(10KΩ)

COMPRAR

6

Botón

1

COMPRAR

Esquema

sch_button

Cuando un lado del pin del botón está conectado a 3.3V y el otro lado del pin está conectado a GP14, al presionar el botón, GP14 se encontrará en un estado alto. Sin embargo, cuando el botón no está presionado, GP14 queda en un estado suspendido y puede estar en alto o bajo. Para garantizar un nivel bajo estable cuando el botón no está presionado, es necesario conectar GP14 a GND mediante una resistencia de pull-down de 10K.

Conexión

wiring_button

Nota

Un botón de cuatro pines tiene forma de H. Sus dos pines izquierdos o dos pines derechos están conectados, lo que significa que al cruzar el espacio central, conecta dos medias filas con el mismo número de fila. (Por ejemplo, en mi circuito, E23 y F23 están conectados, al igual que E25 y F25).

Hasta que se presione el botón, los pines izquierdo y derecho están separados, y la corriente no puede fluir de un lado a otro.

Código

Nota

  • Abre el archivo 2.5_read_button_value.py en la ruta kepler-kit-main/micropython o copia este código en Thonny, luego haz clic en «Run Current Script» o simplemente presiona F5 para ejecutarlo.

  • No olvides seleccionar el intérprete «MicroPython (Raspberry Pi Pico)» en la esquina inferior derecha.

  • Para tutoriales detallados, consulta Abrir y ejecutar código directamente.

import machine
import utime
button = machine.Pin(14, machine.Pin.IN)
while True:
    if button.value() == 1:
        print("You pressed the button!")
        utime.sleep(1)

Al ejecutar el código, el shell imprimirá «¡Has presionado el botón!».

Modo de Trabajo Pull-Up

A continuación se muestra la conexión y el código cuando usas el botón en modo pull-up.

sch_button_pullup

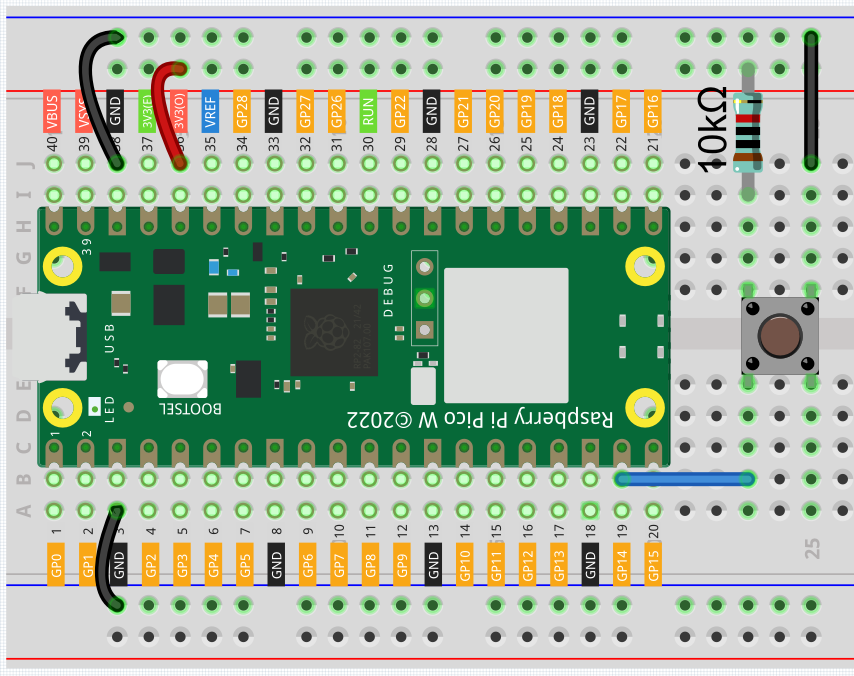

wiring_button_pullup

La única diferencia en comparación con el modo pull-down es que la resistencia de 10K está conectada a 3.3V y el botón está conectado a GND. Así, cuando el botón es presionado, GP14 tendrá un nivel bajo, lo cual es lo opuesto al valor obtenido en el modo pull-down. Solo debes cambiar el código a if button.value() == 0:.
