HueDial 调色器

此示例根据旋转电位器的位置控制 RGB LED 的颜色。 电位器的不同位置对应不同的 HUE 值，然后这些值被转换为 RGB 颜色值，从而使 RGB LED 改变颜色。

所需元件

在这个项目中，我们需要以下元件。

购买整套套件会更方便，以下是链接：

名称	套件所含项目	链接
Elite Explorer 套件	300+	Elite Explorer Kit

您也可以从下面的链接单独购买。

元件介绍	购买链接
Arduino Uno R4 WiFi	-
面包板	BUY
杜邦线	BUY
电阻	BUY
RGB LED	BUY
电位器	BUY

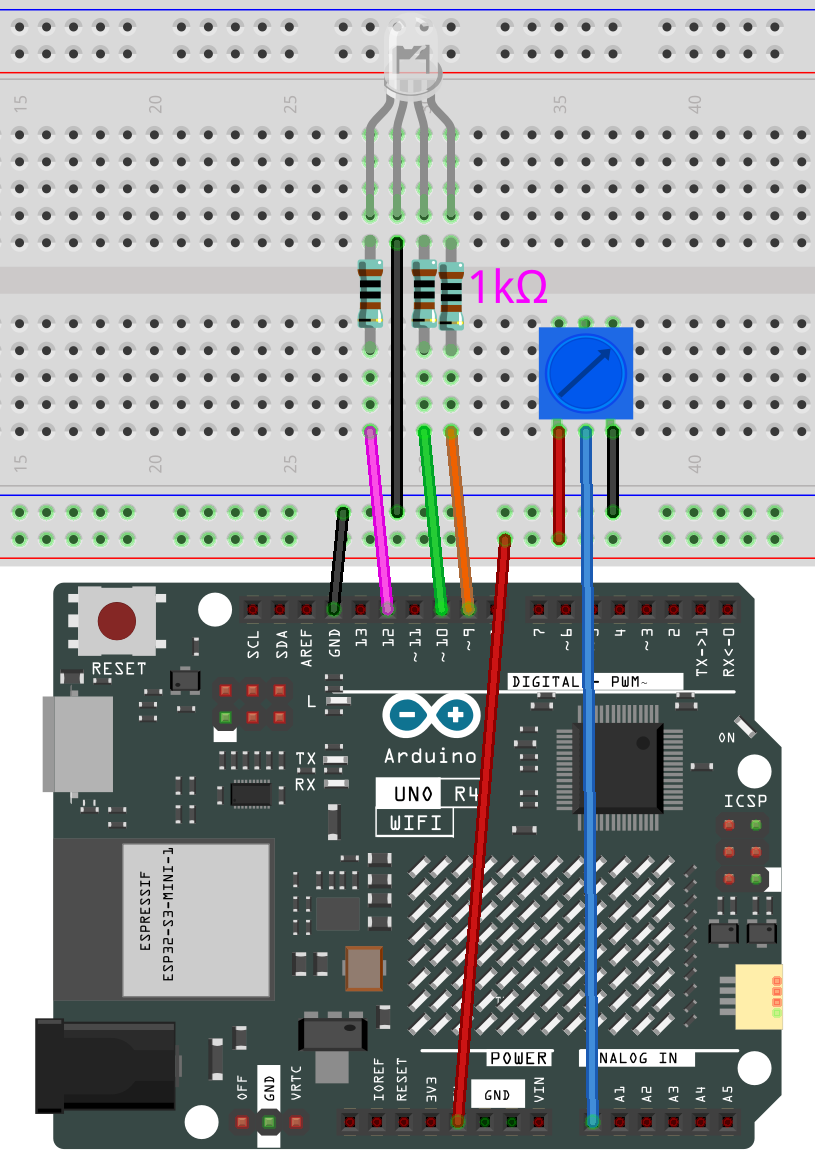

接线

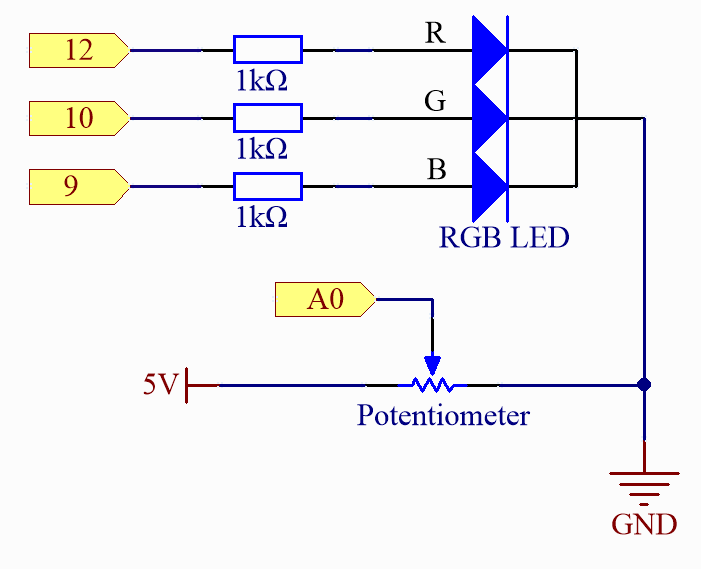

原理图

代码

备注

• 您可以直接打开路径 elite-explorer-kit-main\fun_project\03_huedial 下的 03_huedial.ino 文件。

• 或者将这段代码复制到 Arduino IDE 中。

工作原理

以下是代码的详细说明：

1. 全局变量定义：

   redPin、greenPin 和 bluePin：这些定义了连接到红色、绿色和蓝色 LED 的 PWM 引脚。 KNOB_PIN：定义连接到旋转电位器的模拟输入引脚。

2. setup()：

   将 RGB LED 的引脚设置为输出。 默认情况下，模拟引脚被设置为输入，因此无需设置电位器引脚的输入模式。

3. loop()：

   读取旋转电位器的值。该值的范围是 0 到 1023。 将电位器的值归一化到 0-1 的范围。 将归一化后的值转换为 0-360 范围的 HUE 值。 将 HUE 值转换为 RGB 值。 使用这些 RGB 值更新 LED 的颜色。

4. setColor()：

   使用 analogWrite() 函数为每个 LED 引脚设置适当的 PWM 值，以设置 RGB LED 的颜色。

5. HUEtoRGB()：

   此函数使用 HSL 到 RGB 的转换方法将 HUE 值转换为 RGB 值，但仅关注 HUE 分量，将饱和度和亮度保持在 100%。 该算法分为 6 个阶段，每个阶段覆盖 60 度。 它为每个 HUE 阶段计算 RGB 值，然后将这些值缩放到 0-255 的范围，这是 analogWrite() 函数所期望的范围。
