3.1.11 Generatore di Codice Morse

Introduzione

In questa lezione, realizzeremo un generatore di codice Morse, dove puoi digitare una serie di lettere in inglese sul Raspberry Pi per farle apparire come codice Morse.

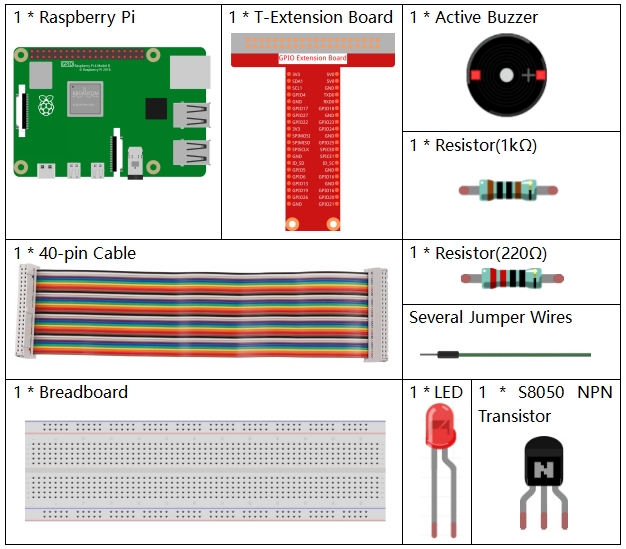

Componenti

_images/3.1.10.png

Schema Elettrico

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO22

Pin 15

3

22
_images/Schematic_three_one11.png

Procedure Sperimentali

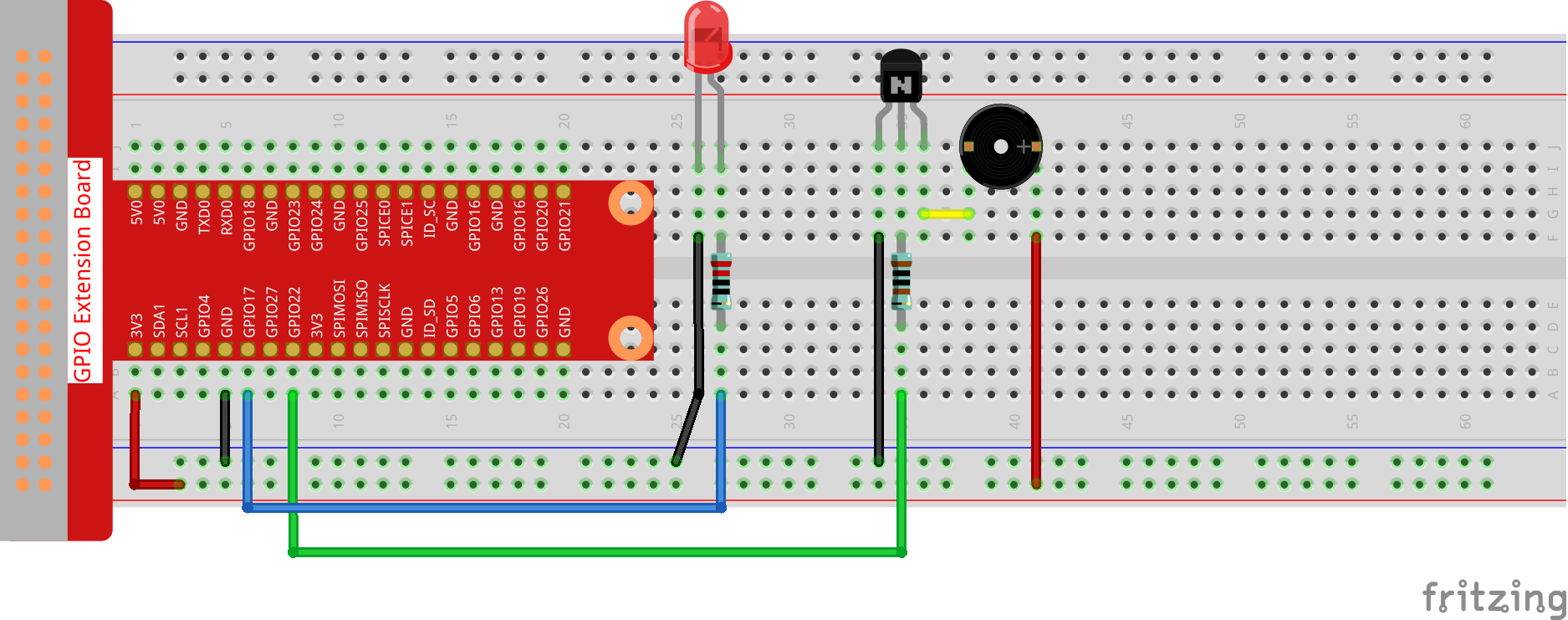

Passo 1: Costruisci il circuito. (Presta attenzione ai poli del buzzer: il polo positivo è contrassegnato con +, l’altro è il polo negativo.)

_images/image269.png

Per Utenti Linguaggio C

Passo 2: Apri il file del codice.

cd ~/davinci-kit-for-raspberry-pi/c/3.1.11/

Passo 3: Compila il codice.

gcc 3.1.11_MorseCodeGenerator.c -lwiringPi

Passo 4: Esegui il file eseguibile sopra.

sudo ./a.out

Dopo l’avvio del programma, digita una serie di caratteri e il buzzer e il LED invieranno i segnali corrispondenti in codice Morse.

Nota

Se il programma non funziona dopo l’esecuzione o compare un messaggio di errore: "wiringPi.h: File o directory non trovato", consulta Il codice C non funziona?.

Spiegazione del Codice

struct MORSE{
    char word;
    unsigned char *code;
};

struct MORSE morseDict[]=
{
    {'A',"01"}, {'B',"1000"}, {'C',"1010"}, {'D',"100"}, {'E',"0"},
    {'F',"0010"}, {'G',"110"}, {'H',"0000"}, {'I',"00"}, {'J',"0111"},
    {'K',"101"}, {'L',"0100"}, {'M',"11"}, {'N',"10"}, {'O',"111"},
    {'P',"0110"}, {'Q',"1101"}, {'R',"010"}, {'S',"000"}, {'T',"1"},
    {'U',"001"}, {'V',"0001"}, {'W',"011"}, {'X',"1001"}, {'Y',"1011"},
    {'Z',"1100"},{'1',"01111"}, {'2',"00111"}, {'3',"00011"}, {'4',"00001"},
    {'5',"00000"},{'6',"10000"}, {'7',"11000"}, {'8',"11100"}, {'9',"11110"},
    {'0',"11111"},{'?',"001100"}, {'/',"10010"}, {',',"110011"}, {'.',"010101"},
    {';',"101010"},{'!',"101011"}, {'@',"011010"}, {':',"111000"}
};

Questa struttura MORSE è il dizionario del codice Morse, che contiene i caratteri da A-Z, i numeri 0-9 e i simboli "?" "/" ":" "," "." ";" "!" "@".

char *lookup(char key,struct MORSE *dict,int length)
{
    for (int i=0;i<length;i++)
    {
        if(dict[i].word==key){
            return dict[i].code;
        }
    }
}

La funzione lookup() serve per «consultare il dizionario». Definisce una key, ricerca le parole identiche nella struttura morseDict e restituisce il corrispondente codice Morse.

void on(){
    digitalWrite(ALedPin,HIGH);
    digitalWrite(BeepPin,HIGH);
}

Crea la funzione on() per attivare il buzzer e il LED.

void off(){
    digitalWrite(ALedPin,LOW);
    digitalWrite(BeepPin,LOW);
}

La funzione off() disattiva il buzzer e il LED.

void beep(int dt){
    on();
    delay(dt);
    off();
    delay(dt);
}

Definisci la funzione beep() per fare in modo che il buzzer e il LED emettano segnali a intervalli di dt.

void morsecode(char *code){
    int pause = 250;
    char *point = NULL;
    int length = sizeof(morseDict)/sizeof(morseDict[0]);
    for (int i=0;i<strlen(code);i++)
    {
        point=lookup(code[i],morseDict,length);
        for (int j=0;j<strlen(point);j++){
            if (point[j]=='0')
            {
                beep(pause/2);
            }else if(point[j]=='1')
            {
                beep(pause);
            }
            delay(pause);
        }
    }
}

La funzione morsecode() processa il codice Morse dei caratteri di input, facendo in modo che i segnali «1» durino più a lungo e quelli «0» siano brevi, ad esempio, digitando «SOS» si otterrà un segnale di tre brevi, tre lunghi e tre brevi « · · · - - - · · · «.

int toupper(int c)
{
    if ((c >= 'a') && (c <= 'z'))
        return c + ('A' - 'a');
    return c;
}
char *strupr(char *str)
{
    char *orign=str;
    for (; *str!='\0'; str++)
        *str = toupper(*str);
return orign;
}

Prima della codifica, è necessario convertire tutte le lettere in maiuscole.

void main(){
    setup();
    char *code;
    int length=8;
    code = (char*)malloc(sizeof(char)*length);
    while (1){
        printf("Please input the messenger:");
        delay(100);
        scanf("%s",code);
        code=strupr(code);
        printf("%s\n",code);
        delay(100);
        morsecode(code);
    }
}

Quando digiti i caratteri con la tastiera, code = strupr(code) converte le lettere inserite in maiuscole.

La funzione Printf() stampa quindi il testo chiaro sullo schermo, e la funzione morsecod() fa sì che il buzzer e il LED emettano il codice Morse.

Nota: la lunghezza del carattere in input non deve superare il valore di length (può essere modificato).

Per Utenti Python

Passo 2: Apri il file del codice.

cd ~/davinci-kit-for-raspberry-pi/python

Passo 3: Esegui.

sudo python3 3.1.11_MorseCodeGenerator.py

Dopo l’avvio del programma, digita una serie di caratteri, e il buzzer e il LED invieranno i segnali Morse corrispondenti.

Codice

Nota

Puoi Modificare/Reset/Copiare/Eseguire/Fermare il codice qui sotto. Tuttavia, prima di farlo, è necessario accedere al percorso del codice sorgente come davinci-kit-for-raspberry-pi/python.

import RPi.GPIO as GPIO
import time

BeepPin=22
ALedPin=17

MORSECODE = {
    'A':'01', 'B':'1000', 'C':'1010', 'D':'100', 'E':'0', 'F':'0010', 'G':'110',
    'H':'0000', 'I':'00', 'J':'0111', 'K':'101', 'L':'0100', 'M':'11', 'N':'10',
    'O':'111', 'P':'0110', 'Q':'1101', 'R':'010', 'S':'000', 'T':'1',
    'U':'001', 'V':'0001', 'W':'011', 'X':'1001', 'Y':'1011', 'Z':'1100',
    '1':'01111', '2':'00111', '3':'00011', '4':'00001', '5':'00000',
    '6':'10000', '7':'11000', '8':'11100', '9':'11110', '0':'11111',
    '?':'001100', '/':'10010', ',':'110011', '.':'010101', ';':'101010',
    '!':'101011', '@':'011010', ':':'111000',
    }

def setup():
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(BeepPin, GPIO.OUT, initial=GPIO.LOW)
    GPIO.setup(ALedPin,GPIO.OUT,initial=GPIO.LOW)

def on():
    GPIO.output(BeepPin, 1)
    GPIO.output(ALedPin, 1)

def off():
    GPIO.output(BeepPin, 0)
    GPIO.output(ALedPin, 0)

def beep(dt):    # dt per il tempo di ritardo.
    on()
    time.sleep(dt)
    off()
    time.sleep(dt)

def morsecode(code):
    pause = 0.25
    for letter in code:
        for tap in MORSECODE[letter]:
            if tap == '0':
                beep(pause/2)
            if tap == '1':
                beep(pause)
        time.sleep(pause)

def main():
    while True:
        code=input("Please input the messenger:")
        code = code.upper()
        print(code)
        morsecode(code)

def destroy():
    print("")
    GPIO.output(BeepPin, GPIO.LOW)
    GPIO.output(ALedPin, GPIO.LOW)
    GPIO.cleanup()

if __name__ == '__main__':
    setup()
    try:
        main()
    except KeyboardInterrupt:
        destroy()

Spiegazione del Codice

MORSECODE = {
    'A':'01', 'B':'1000', 'C':'1010', 'D':'100', 'E':'0', 'F':'0010', 'G':'110',
    'H':'0000', 'I':'00', 'J':'0111', 'K':'101', 'L':'0100', 'M':'11', 'N':'10',
    'O':'111', 'P':'0110', 'Q':'1101', 'R':'010', 'S':'000', 'T':'1',
    'U':'001', 'V':'0001', 'W':'011', 'X':'1001', 'Y':'1011', 'Z':'1100',
    '1':'01111', '2':'00111', '3':'00011', '4':'00001', '5':'00000',
    '6':'10000', '7':'11000', '8':'11100', '9':'11110', '0':'11111',
    '?':'001100', '/':'10010', ',':'110011', '.':'010101', ';':'101010',
    '!':'101011', '@':'011010', ':':'111000',
    }
Questa struttura MORSE è il dizionario del codice Morse, contenente

i caratteri da A-Z, i numeri da 0-9 e i simboli come "?" "/" ":" "," "." ";" "!" "@".

def on():
    GPIO.output(BeepPin, 1)
    GPIO.output(ALedPin, 1)

La funzione on() attiva il buzzer e il LED.

def off():
    GPIO.output(BeepPin, 0)
    GPIO.output(ALedPin, 0)

La funzione off() è utilizzata per spegnere il buzzer e il LED.

def beep(dt):   # x for dalay time.
    on()
    time.sleep(dt)
    off()
    time.sleep(dt)

Definisce una funzione beep() per far emettere suoni e lampeggiare il buzzer e il LED in un certo intervallo di dt.

def morsecode(code):
    pause = 0.25
    for letter in code:
        for tap in MORSECODE[letter]:
            if tap == '0':
                beep(pause/2)
            if tap == '1':
                beep(pause)
        time.sleep(pause)

La funzione morsecode() processa il codice Morse dei caratteri di input, facendo in modo che i segnali «1» siano prolungati e quelli «0» siano brevi. Ad esempio, digitando «SOS», si ottiene un segnale di tre brevi, tre lunghi e tre brevi « · · · - - - · · · «.

def main():
    while True:
        code=input("Please input the messenger:")
        code = code.upper()
        print(code)
        morsecode(code)

Quando si digita il messaggio con la tastiera, upper() converte le lettere inserite in maiuscole.

La funzione Printf() stampa quindi il testo chiaro sullo schermo, e a funzione morsecode() fa sì che il buzzer e il LED emettano il codice Morse.

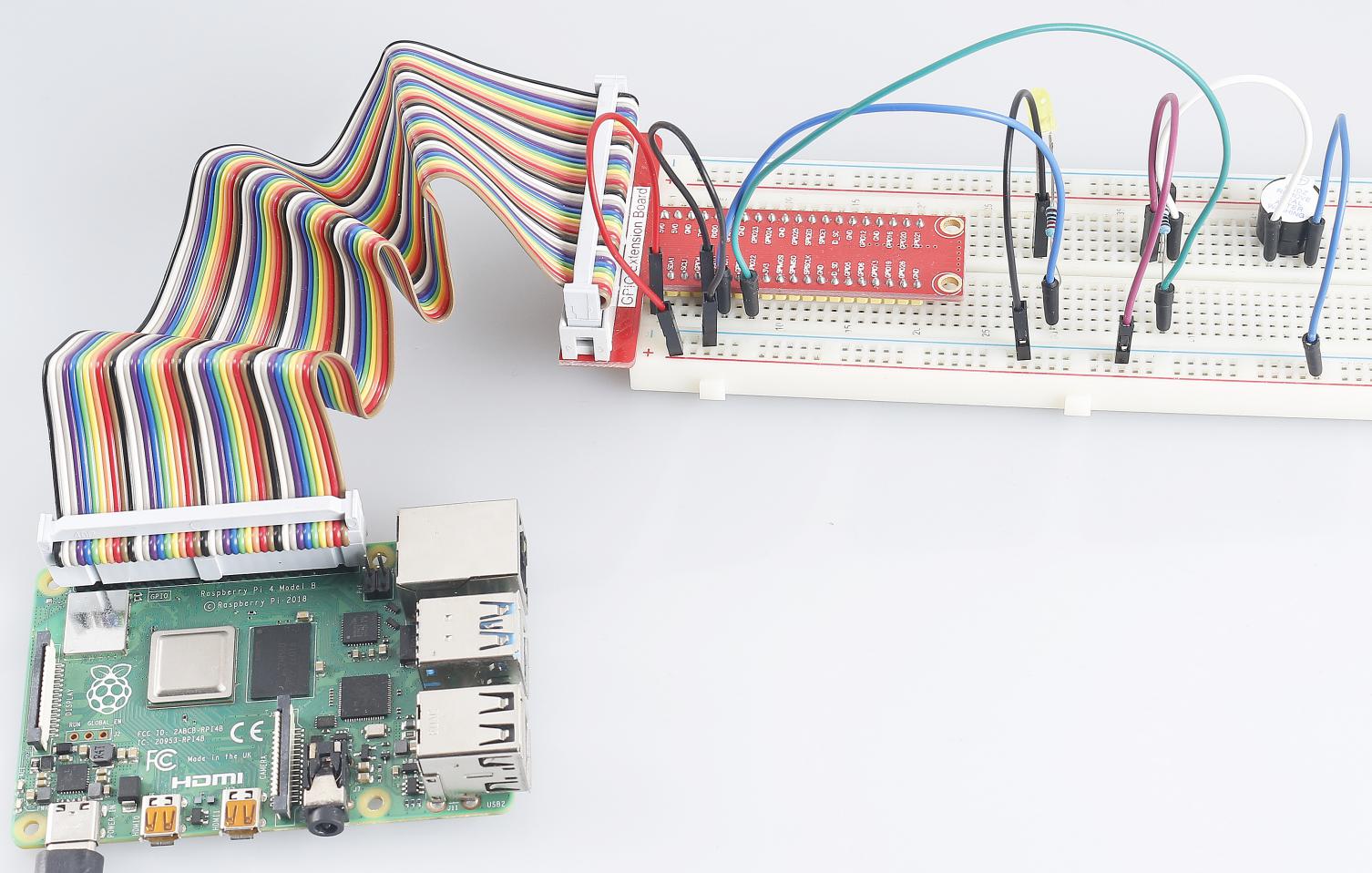

Immagine del Fenomeno

_images/image270.jpeg
