3.1.7 Semaforo

Introduzione

In questo progetto utilizzeremo LED di tre colori per simulare il cambiamento dei segnali semaforici, e un display a sette segmenti a quattro cifre per visualizzare il conto alla rovescia per ciascuna fase del semaforo.

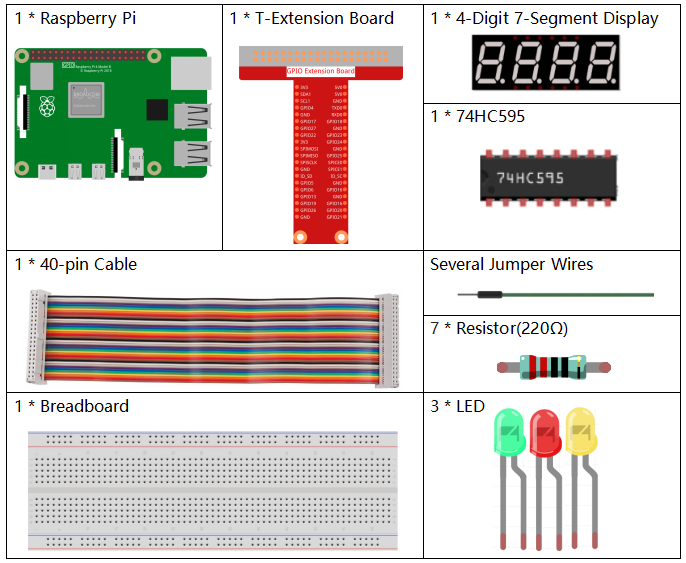

Componenti

_images/list_Traffic_Light.png

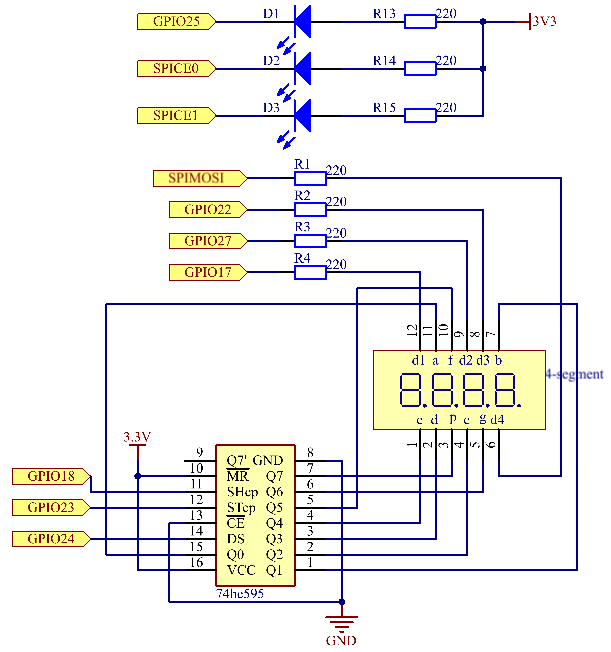

Schema Elettrico

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO27

Pin 13

2

27

GPIO22

Pin 15

3

22

SPIMOSI

Pin 19

12

10

GPIO18

Pin 12

1

18

GPIO23

Pin 16

4

23

GPIO24

Pin 18

5

24

GPIO25

Pin 22

6

25

SPICE0

Pin 24

10

8

SPICE1

Pin 26

11

7
_images/Schematic_three_one7.png

Procedure Sperimentali

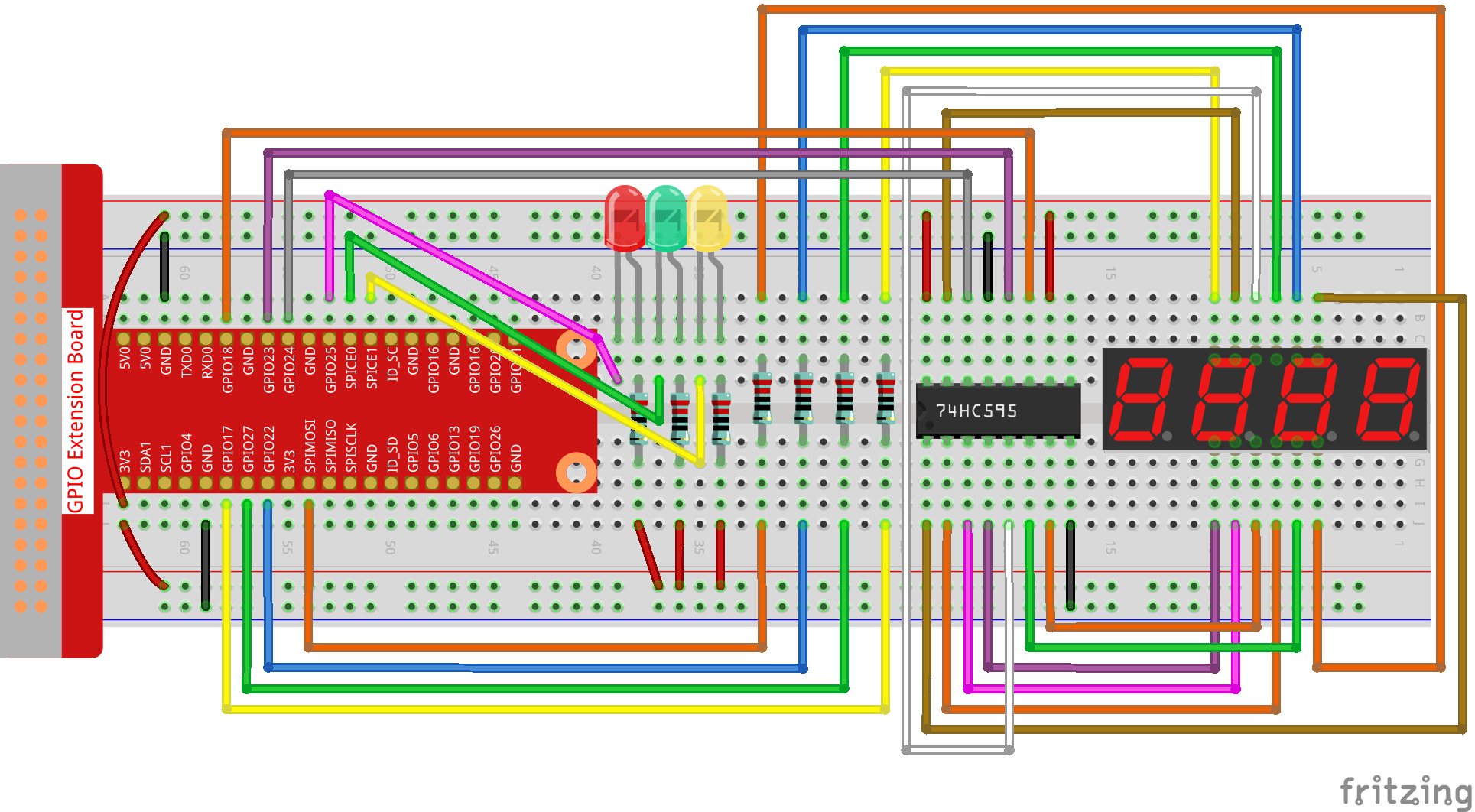

Passo 1: Costruisci il circuito.

_images/image254.png

Per gli Utenti C

Passo 2: Vai alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/c/3.1.7/

Passo 3: Compila.

gcc 3.1.7_TrafficLight.c -lwiringPi

Passo 4: Esegui.

sudo ./a.out

Quando il codice viene eseguito, i LED simuleranno il cambio di colore del semaforo. Prima si accende il LED rosso per 60 secondi, poi il verde per 30 secondi e infine il giallo per 5 secondi. Dopo questo, il LED rosso si riaccenderà per altri 60 secondi, ripetendo questa sequenza.

Nota

Se il programma non funziona dopo l’esecuzione o appare un messaggio di errore: "wiringPi.h: No such file or directory", fai riferimento a Il codice C non funziona?.

Spiegazione del Codice

#define     SDI     5
#define     RCLK    4
#define     SRCLK    1

const int placePin[] = {12, 3, 2, 0};
unsigned char number[] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90};

void pickDigit(int digit);
void hc595_shift(int8_t data);
void clearDisplay();
void display();

Questi codici servono per realizzare la funzione di visualizzazione numerica sul display a sette segmenti a quattro cifre. Consulta 1.1.5 Display a 7 segmenti a 4 cifre per maggiori dettagli. Qui utilizziamo il codice per visualizzare il conto alla rovescia del semaforo.

const int ledPin[]={6,10,11};

int colorState = 0;

void lightup()
{
    for(int i=0;i<3;i++){
        digitalWrite(ledPin[i],HIGH);
    }
    digitalWrite(ledPin[colorState],LOW);
}

Questi codici servono per accendere e spegnere i LED.

int greenLight = 30;
int yellowLight = 5;
int redLight = 60;
int colorState = 0;
char *lightColor[]={"Red","Green","Yellow"};
int counter = 60;

void timer(int  timer1){       //Funzione Timer
    if(timer1 == SIGALRM){
        counter --;
        alarm(1);
        if(counter == 0){
            if(colorState == 0) counter = greenLight;
            if(colorState == 1) counter = yellowLight;
            if(colorState == 2) counter = redLight;
            colorState = (colorState+1)%3;
        }
        printf("counter : %d \t light color: %s \n",counter,lightColor[colorState]);
    }
}

Questi codici servono per attivare e disattivare il timer. Consulta 1.1.5 Display a 7 segmenti a 4 cifre per maggiori dettagli. Qui, quando il timer raggiunge lo zero, colorState cambierà per far cambiare il colore del LED, e il timer verrà assegnato a un nuovo valore.

void loop()
{
    while(1){
    display();
    lightup();
    }
}

int main(void)
{
    //…
    signal(SIGALRM,timer);
    alarm(1);
    loop();
    return 0;
}

Il timer viene avviato nella funzione main(). Nella funzione loop(), viene utilizzato un ciclo while(1) per chiamare le funzioni del display a 4 cifre e dei LED. Per gli utenti Python ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

Passo 2: Cambia la directory.

cd ~/davinci-kit-for-raspberry-pi/python/

Passo 3: Esegui.

sudo python3 3.1.7_TrafficLight.py

Quando il codice viene eseguito, i LED simuleranno la sequenza dei semafori: inizialmente si accende il LED rosso per 60 secondi, seguito dal verde per 30 secondi, poi dal giallo per 5 secondi. Successivamente, il LED rosso si riaccenderà per altri 60 secondi, ripetendo questa sequenza. Nel frattempo, il display a 7 segmenti e 4 cifre visualizza continuamente il conto alla rovescia.

Codice

Nota

Puoi Modificare/Reset/Copiare/Eseguire/Interrompere il codice qui sotto. Prima di ciò, devi spostarti nella directory del codice come davinci-kit-for-raspberry-pi/python.

import RPi.GPIO as GPIO
import time
import threading

# Definizione dei pin collegati al 74HC595
SDI   = 24      # input dati seriali (DS)
RCLK  = 23     # input di clock di memoria (STCP)
SRCLK = 18      # input di clock del registro a scorrimento (SHCP)
number = (0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90)

placePin = (10,22,27,17)
ledPin =(25,8,7)

greenLight = 30
yellowLight = 5
redLight = 60
lightColor=("Red","Green","Yellow")

colorState=0
counter = 60
timer1 = 0


def setup():
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(SDI, GPIO.OUT)
    GPIO.setup(RCLK, GPIO.OUT)
    GPIO.setup(SRCLK, GPIO.OUT)
    for pin in placePin:
        GPIO.setup(pin,GPIO.OUT)
    for pin in ledPin:
        GPIO.setup(pin,GPIO.OUT)
    global timer1
    timer1 = threading.Timer(1.0,timer)
    timer1.start()

def clearDisplay():
    for i in range(8):
        GPIO.output(SDI, 1)
        GPIO.output(SRCLK, GPIO.HIGH)
        GPIO.output(SRCLK, GPIO.LOW)
    GPIO.output(RCLK, GPIO.HIGH)
    GPIO.output(RCLK, GPIO.LOW)

def hc595_shift(data):
    for i in range(8):
        GPIO.output(SDI, 0x80 & (data << i))
        GPIO.output(SRCLK, GPIO.HIGH)
        GPIO.output(SRCLK, GPIO.LOW)
    GPIO.output(RCLK, GPIO.HIGH)
    GPIO.output(RCLK, GPIO.LOW)

def pickDigit(digit):
    for i in placePin:
        GPIO.output(i,GPIO.LOW)
    GPIO.output(placePin[digit], GPIO.HIGH)

def timer():        # funzione timer
    global counter
    global colorState
    global timer1
    timer1 = threading.Timer(1.0,timer)
    timer1.start()
    counter-=1
    if (counter is 0):
        if(colorState is 0):
            counter= greenLight
        if(colorState is 1):
            counter=yellowLight
        if (colorState is 2):
            counter=redLight
        colorState=(colorState+1)%3
    print ("counter : %d    color: %s "%(counter,lightColor[colorState]))

def lightup():
    global colorState
    for i in range(0,3):
        GPIO.output(ledPin[i], GPIO.HIGH)
    GPIO.output(ledPin[colorState], GPIO.LOW)

def display():
    global counter

    a = counter % 10000//1000 + counter % 1000//100
    b = counter % 10000//1000 + counter % 1000//100 + counter % 100//10
    c = counter % 10000//1000 + counter % 1000//100 + counter % 100//10 + counter % 10

    if (counter % 10000//1000 == 0):
        clearDisplay()
    else:
        clearDisplay()
        pickDigit(3)
        hc595_shift(number[counter % 10000//1000])

    if (a == 0):
        clearDisplay()
    else:
        clearDisplay()
        pickDigit(2)
        hc595_shift(number[counter % 1000//100])

    if (b == 0):
        clearDisplay()
    else:
        clearDisplay()
        pickDigit(1)
        hc595_shift(number[counter % 100//10])

    if(c == 0):
        clearDisplay()
    else:
        clearDisplay()
        pickDigit(0)
        hc595_shift(number[counter % 10])

def loop():
    while True:
        display()
        lightup()

def destroy():   # Quando si preme "Ctrl+C", la funzione viene eseguita.
    global timer1
    GPIO.cleanup()
    timer1.cancel()      # annulla il timer

if __name__ == '__main__': # Il programma parte da qui
    setup()
    try:
        loop()
    except KeyboardInterrupt:
        destroy()

Spiegazione del Codice

SDI   = 24      # ingresso dati seriali (DS)
RCLK  = 23      # ingresso clock di memoria (STCP)
SRCLK = 18      # ingresso clock del registro a scorrimento (SHCP)
number = (0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90)
placePin = (10,22,27,17)

def clearDisplay():
def hc595_shift(data):
def pickDigit(digit):
def display():

Questi codici sono usati per realizzare la visualizzazione dei numeri sul display a 7 segmenti a 4 cifre. Consulta 1.1.5 Display a 7 segmenti a 4 cifre nel documento per maggiori dettagli. Qui, utilizziamo il codice per mostrare il conto alla rovescia del tempo del semaforo.

ledPin =(25,8,7)
colorState=0

def lightup():
    global colorState
    for i in range(0,3):
        GPIO.output(ledPin[i], GPIO.HIGH)
    GPIO.output(ledPin[colorState], GPIO.LOW)

Questo codice è usato per accendere e spegnere i LED.

greenLight = 30
yellowLight = 5
redLight = 60
lightColor=("Red","Green","Yellow")

colorState=0
counter = 60
timer1 = 0

def timer():        # funzione timer
    global counter
    global colorState
    global timer1
    timer1 = threading.Timer(1.0,timer)
    timer1.start()
    counter-=1
    if (counter is 0):
        if(colorState is 0):
            counter= greenLight
        if(colorState is 1):
            counter=yellowLight
        if (colorState is 2):
            counter=redLight
        colorState=(colorState+1)%3
    print ("counter : %d    color: %s "%(counter,lightColor[colorState]))

Questo codice attiva e disattiva il timer. Consulta 1.1.5 Display a 7 segmenti a 4 cifre per maggiori dettagli. Qui, quando il timer raggiunge lo zero, il valore di colorState viene aggiornato per cambiare il LED, e il timer viene impostato con un nuovo valore.

def setup():
    # ...
    global timer1
    timer1 = threading.Timer(1.0,timer)
    timer1.start()

def loop():
    while True:
        display()
        lightup()

def destroy():   # Quando si preme "Ctrl+C", viene eseguita la funzione.
    global timer1
    GPIO.cleanup()
    timer1.cancel()      # annulla il timer

if __name__ == '__main__': # Il programma parte da qui
    setup()
    try:
        loop()
    except KeyboardInterrupt:
        destroy()

Nella funzione setup(), il timer viene avviato. Nella funzione loop(), viene usato un ciclo while True per chiamare ciclicamente le funzioni relative al display a 7 segmenti a 4 cifre e ai LED.

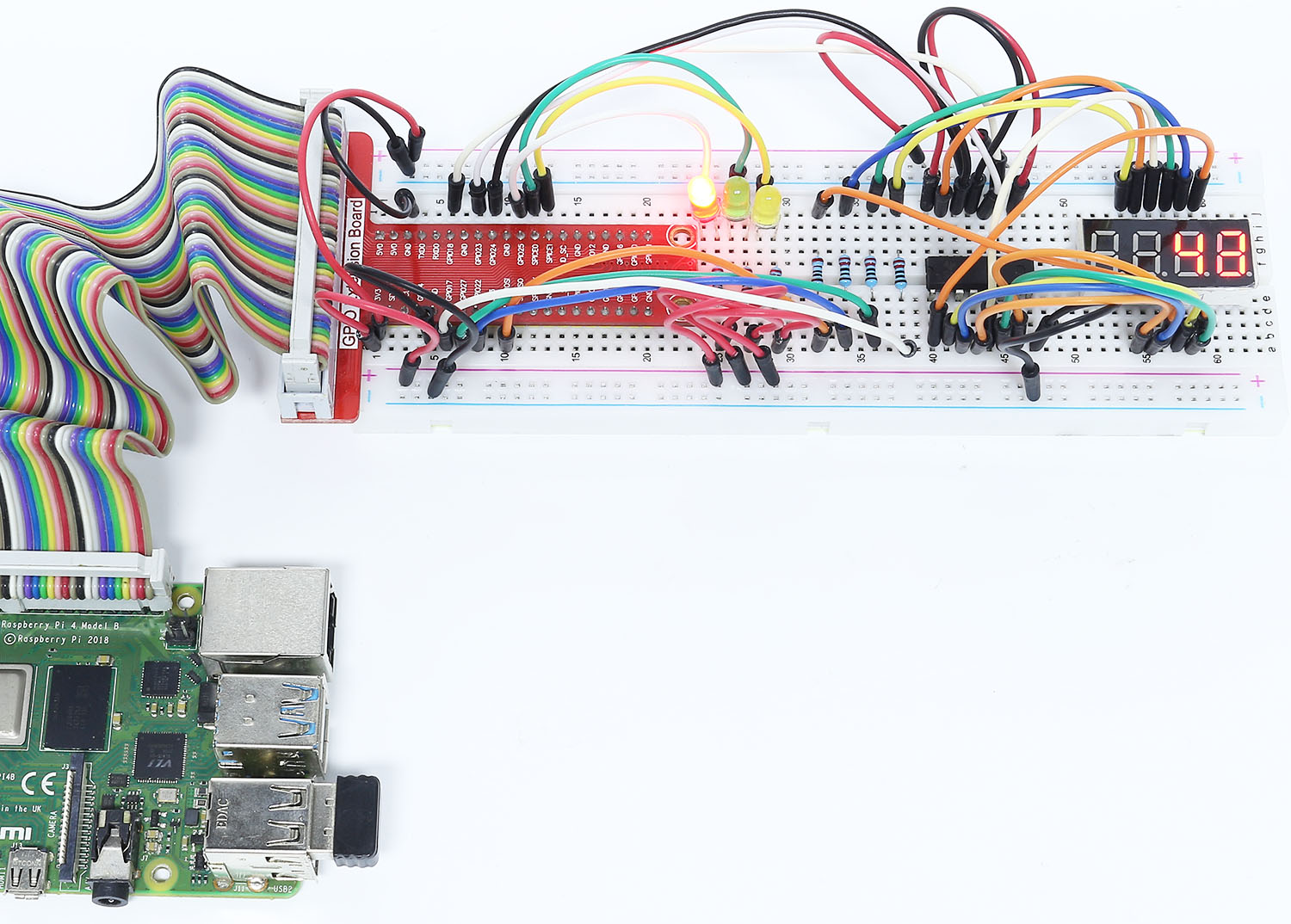

Immagine del Fenomeno

_images/IMG_8319.jpg
