3.1.7 Ampel

Einführung

In diesem Projekt werden wir dreifarbige LED-Lichter verwenden, um den Wechsel der Ampeln zu realisieren, und eine vierstellige 7-Segment-Anzeige wird verwendet, um das Timing jedes Verkehrszustands anzuzeigen.

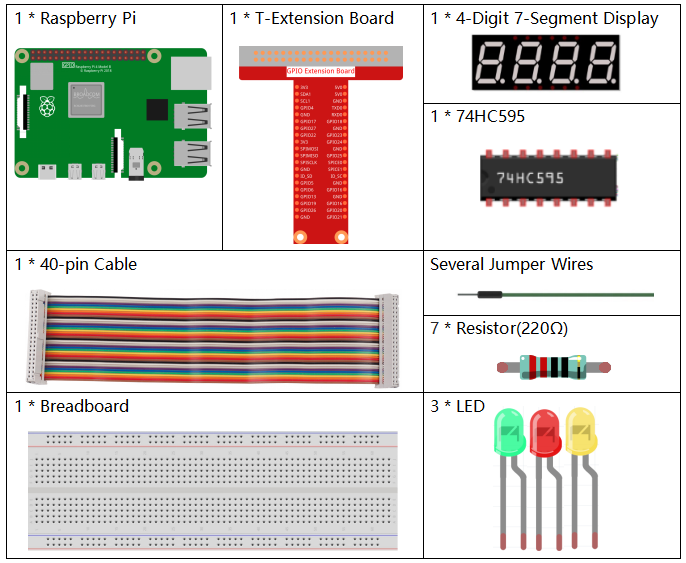

Komponenten

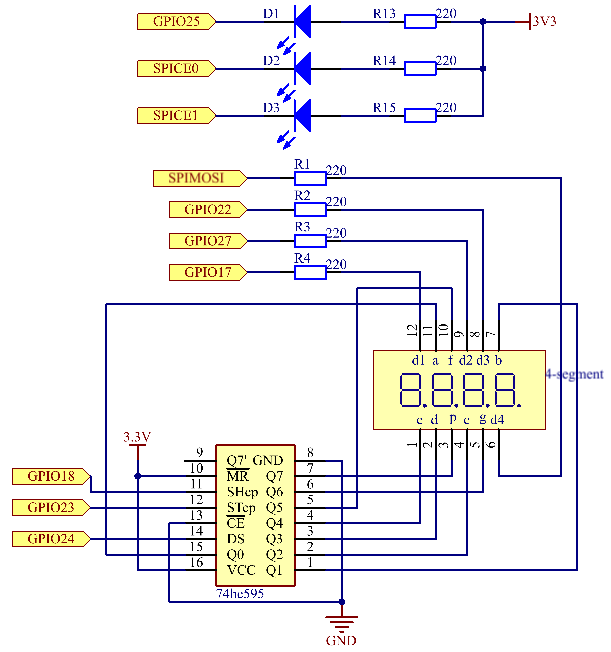

Schematische Darstellung

T-Karte Name	physisch	wiringPi	BCM
GPIO17	Pin 11	0	17
GPIO27	Pin 13	2	27
GPIO22	Pin 15	3	22
SPIMOSI	Pin 19	12	10
GPIO18	Pin 12	1	18
GPIO23	Pin 16	4	23
GPIO24	Pin 18	5	24
GPIO25	Pin 22	6	25
SPICE0	Pin 24	10	8
SPICE1	Pin 26	11	7

Experimentelle Verfahren

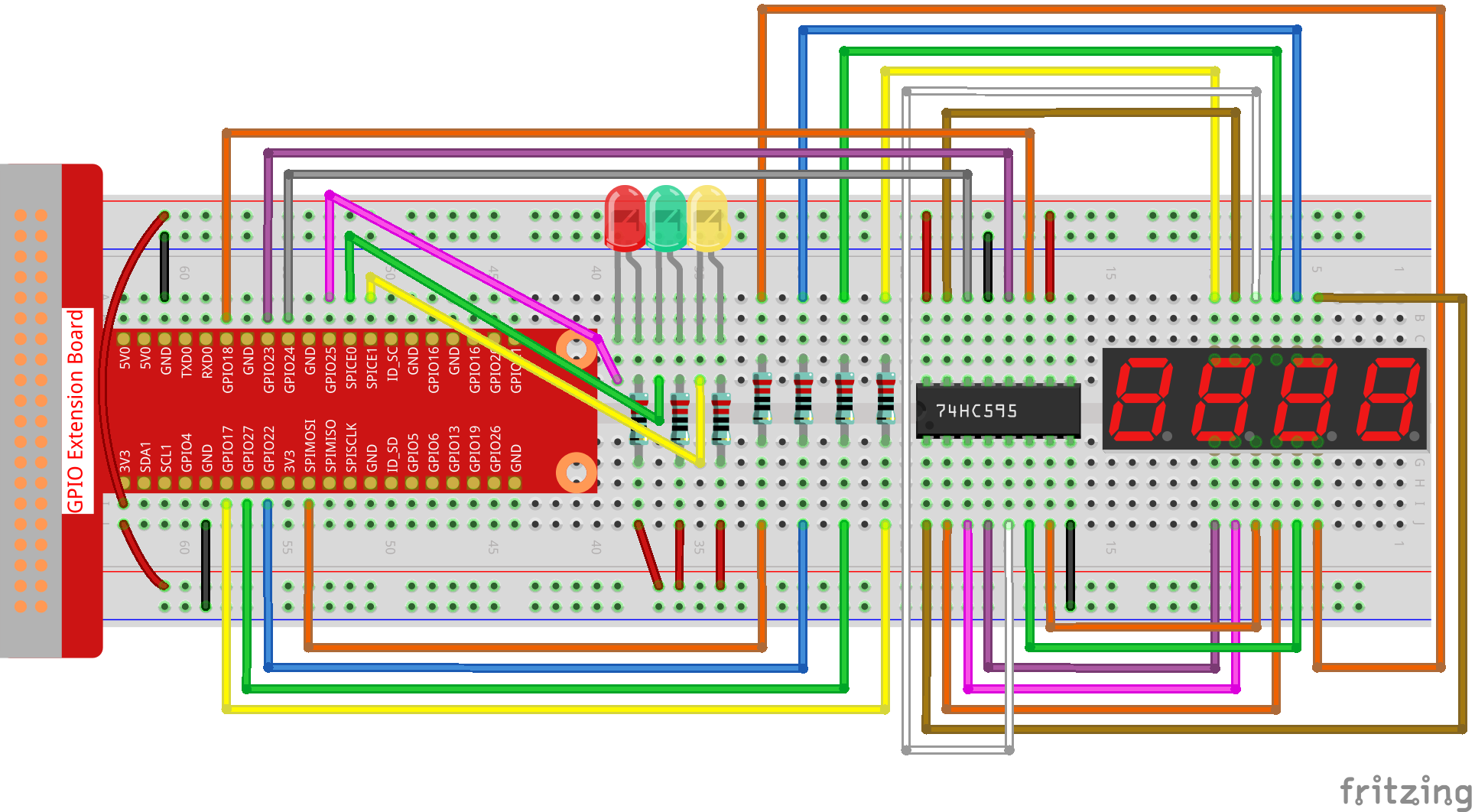

Schritt 1: Bauen Sie die Schaltung auf.

Schritt 2: Verzeichnis wechseln.

cd ~/davinci-kit-for-raspberry-pi/c/3.1.7/

Schritt 3: Kompilieren.

gcc 3.1.7_TrafficLight.c -lwiringPi

Schritt 4: Ausführen.

sudo ./a.out

Während die Kode ausgeführt wird, simulieren LEDs den Farbwechsel von Ampeln. Zuerst leuchtet die rote LED 60 Sekunden lang, dann leuchtet die grüne LED 30 Sekunden lang. Als nächstes leuchtet die gelbe LED 5 Sekunden lang auf. Danach leuchtet die rote LED erneut für 60s. Auf diese Weise wird diese Reihe von Aktionen wiederholt ausgeführt.

Code Erklärung

#define     SDI     5
#define     RCLK    4
#define     SRCLK    1

const int placePin[] = {12, 3, 2, 0};
unsigned char number[] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90};

void pickDigit(int digit);
void hc595_shift(int8_t data);
void clearDisplay();
void display();

Diese Codes werden verwendet, um die Funktion der Zahlenanzeige von 4-stelligen 7-Segment-Anzeigen zu realisieren. Siehe 1.1.5 4-stellige 7-Segment-Anzeige des Dokuments für weitere Details. Hier verwenden wir die Codes, um den Countdown der Ampelzeit anzuzeigen.

const int ledPin[]={6,10,11};

int colorState = 0;

void lightup()
{
    for(int i=0;i<3;i++){
        digitalWrite(ledPin[i],HIGH);
    }
    digitalWrite(ledPin[colorState],LOW);
}

Die Kode dienen zum Ein- und Ausschalten der LED.

int greenLight = 30;
int yellowLight = 5;
int redLight = 60;
int colorState = 0;
char *lightColor[]={"Red","Green","Yellow"};
int counter = 60;

void timer(int  timer1){       //Timer function
    if(timer1 == SIGALRM){
        counter --;
        alarm(1);
        if(counter == 0){
            if(colorState == 0) counter = greenLight;
            if(colorState == 1) counter = yellowLight;
            if(colorState == 2) counter = redLight;
            colorState = (colorState+1)%3;
        }
        printf("counter : %d \t light color: %s \n",counter,lightColor[colorState]);
    }
}

Die Codes dienen zum Ein- und Ausschalten des Timers. Weitere Informationen finden Sie unter 1.1.5 4-stellige 7-Segment-Anzeige . Wenn der Timer hier auf Null zurückkehrt, wird colorState auf LED umgeschaltet und dem Timer wird ein neuer Wert zugewiesen.

void loop()
{
    while(1){
    display();
    lightup();
    }
}

int main(void)
{
    //…
    signal(SIGALRM,timer);
    alarm(1);
    loop();
    return 0;
}

Der Timer wird in der Funktion main() gestartet. Verwenden Sie in der Funktion loop() die Schleife while(1) und rufen Sie die Funktionen von 4-stelligem 7-Segment und LED auf.
