3.1.8 Überhitzungsmonitor
Bemerkung
Je nach deiner Kit-Version überprüfe bitte, ob du ADC0834 oder MCP3008 hast, und fahre mit dem entsprechenden Abschnitt fort.
Einführung
Möglicherweise möchten Sie ein Überhitzungsüberwachungsgerät herstellen, das für verschiedene Situationen gilt, z. B. im Werk, wenn wir einen Alarm und das rechtzeitige automatische Ausschalten der Maschine bei Überhitzung des Stromkreises wünschen. In dieser Lektion verwenden wir Thermistor, Joystick, Summer, LED und LCD, um ein intelligentes Temperaturüberwachungsgerät zu erstellen, dessen Schwelle einstellbar ist.

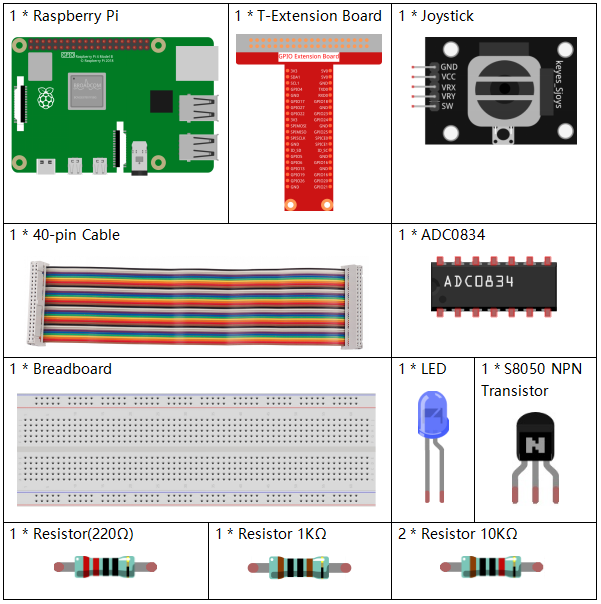

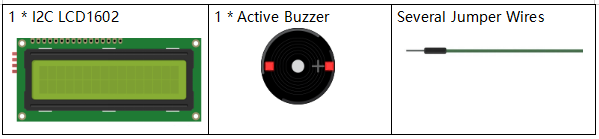

Komponenten
Schematische Darstellung
T-Karte Name |
physisch |
wiringPi |
BCM |
GPIO17 |
Pin 11 |
0 |
17 |
GPIO18 |
Pin 12 |
1 |
18 |
GPIO27 |
Pin 13 |
2 |
27 |
GPIO22 |
Pin15 |
3 |
22 |
GPIO23 |
Pin16 |
4 |
23 |
GPIO24 |
Pin18 |
5 |
24 |
SDA1 |
Pin 3 |
||
SCL1 |
Pin 5 |
Experimentelle Verfahren
Schritt 1: Bauen Sie die Schaltung auf.
Schritt 2: Gehen Sie zum Ordner der Kode.
cd ~/davinci-kit-for-raspberry-pi/c/3.1.8/
Schritt 3: Kompilieren Sie der Kode.
gcc 3.1.8_OverheatMonitor.c -lwiringPi -lm
Schritt 4: Führen Sie die ausführbare Datei aus.
sudo ./a.out
Während die Kode ausgeführt wird, werden die aktuelle Temperatur und der Hochtemperaturschwellenwert 40 auf dem I2C LCD1602 angezeigt. Wenn die aktuelle Temperatur größer als der Schwellenwert ist, werden der Summer und die LED gestartet, um Sie zu alarmieren.
Der Joystick dient zum Drücken, um die Hochtemperaturschwelle anzupassen. Durch Umschalten des Joystick in Richtung X-Achse und Y-Achse kann der aktuelle Hochtemperaturschwellenwert angepasst (nach oben oder unten gedreht) werden. Drücken Sie den Joystick erneut, um den Schwellenwert auf den Anfangswert zurückzusetzen.
Code Erklärung
int get_joystick_value(){
uchar x_val;
uchar y_val;
x_val = get_ADC_Result(1);
y_val = get_ADC_Result(2);
if (x_val > 200){
return 1;
}
else if(x_val < 50){
return -1;
}
else if(y_val > 200){
return -10;
}
else if(y_val < 50){
return 10;
}
else{
return 0;
}
}
Diese Funktion liest die Werte von X und Y. Wenn X> 200 ist, wird „1“ zurückgegeben. X<50, return „-1“; y> 200, geben Sie „-10“ zurück, und y<50, geben Sie „10“ zurück.
void upper_tem_setting(){
write(0, 0, "Upper Adjust:");
int change = get_joystick_value();
upperTem = upperTem + change;
char str[6];
snprintf(str,3,"%d",upperTem);
write(0,1,str);
int len;
len = strlen(str);
write(len,1," ");
delay(100);
}
This function is for adjusting the threshold and displaying it on the I2C LCD1602.
double temperature(){
unsigned char temp_value;
double Vr, Rt, temp, cel, Fah;
temp_value = get_ADC_Result(0);
Vr = 5 * (double)(temp_value) / 255;
Rt = 10000 * (double)(Vr) / (5 - (double)(Vr));
temp = 1 / (((log(Rt/10000)) / 3950)+(1 / (273.15 + 25)));
cel = temp - 273.15;
Fah = cel * 1.8 +32;
return cel;
}
Lesen Sie den Analogwert des CH0 (Thermistor) von ADC0834 ab und wandeln Sie ihn dann in einen Temperaturwert um.
void monitoring_temp(){
char str[6];
double cel = temperature();
snprintf(str,6,"%.2f",cel);
write(0, 0, "Temp: ");
write(6, 0, str);
snprintf(str,3,"%d",upperTem);
write(0, 1, "Upper: ");
write(7, 1, str);
delay(100);
if(cel >= upperTem){
digitalWrite(buzzPin, HIGH);
digitalWrite(LedPin, HIGH);
}
else if(cel < upperTem){
digitalWrite(buzzPin, LOW);
digitalWrite(LedPin, LOW);
}
}
Während die Kode ausgeführt wird, werden die aktuelle Temperatur und der Hochtemperaturschwellenwert 40 auf dem I2C LCD1602 angezeigt. Wenn die aktuelle Temperatur größer als der Schwellenwert ist, werden der Summer und die LED gestartet, um Sie zu alarmieren.
int main(void)
{
setup();
int lastState =1;
int stage=0;
while (1)
{
int currentState = digitalRead(Joy_BtnPin);
if(currentState==1 && lastState == 0){
stage=(stage+1)%2;
delay(100);
lcd_clear();
}
lastState=currentState;
if (stage==1){
upper_tem_setting();
}
else{
monitoring_temp();
}
}
return 0;
}
Die Funktion main() enthält den gesamten Programmablauf wie folgt:
Wenn das Programm startet, ist der Anfangswert der Stufe 0, und die aktuelle Temperatur und der Hochtemperaturschwellenwert 40 werden auf dem I2C LCD1602 angezeigt. Wenn die aktuelle Temperatur größer als der Schwellenwert ist, werden der Summer und die LED gestartet, um Sie zu alarmieren.
Drücken Sie den Joystick, und die Stufe ist 1, und Sie können die Hochtemperaturschwelle einstellen. Durch Umschalten des Joysticks in Richtung X-Achse und Y-Achse kann der aktuelle Schwellenwert angepasst (nach oben oder unten gedreht) werden. Drücken Sie den Joystick erneut, um den Schwellenwert auf den Anfangswert zurückzusetzen.
